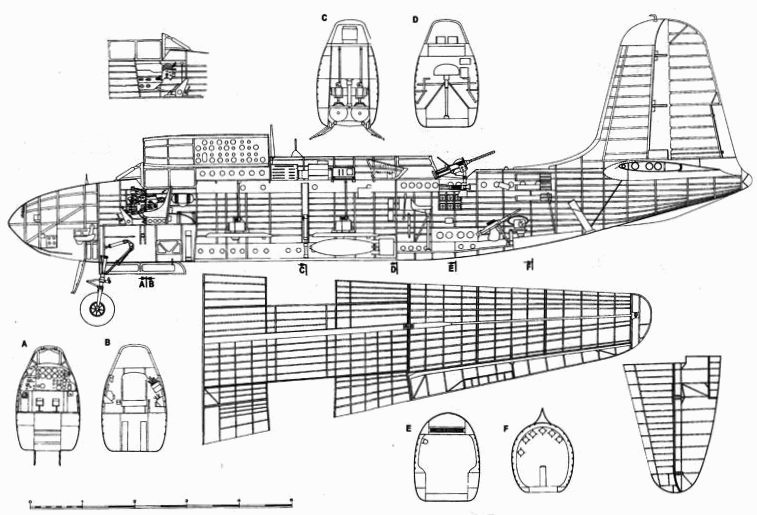

Фюзеляж с работающей обшивкой, усиленной шпангоутами и стрингерами. Сечение переменное, имеющее форму овала. Места экипажа прикрывала броня общей массой 183 кг. Внутри фюзеляж разделялся на пять частей, разделенных четырьмя переборками. В носовой части находилось место бомбардира, в отсек вел люк, расположенный в днище сегмента. Носовая часть была хорошо остеклена, с места бомбардира открывался отличный вид вперед и вбок. Место бомбардира оборудовалось радиокомпасом «Пионер» и бомбардировочным прицелом «Уимперис». Затем следовала кабина пилота, накрытая сверху фонарем из плексигласа. Верхняя часть фонаря представляла собой крышку люка, открывающуюся вправо. Место пилота оборудовалось полным комплектом органов управления (включая ручку управления со штурвалом) и контрольных приборов. Кресло пилота было приспособлено для парашюта-сиденья. Пилот не имел прямого контакта с остальными членами экипажа (впрочем, как и те между собой), поэтому вся связь обеспечивалась интеркомом RC-36 и механической почтой с тягами.

Третий сегмент фюзеляжа вмещал в себя бомбовый отсек с четырьмя замками. Створки бомбового люка двухстворчатые, открывались гидравлически. Места стрелка-радиста и нижнего стрелка находились в четвертом сегменте. Сверху кабину стрелка закрывал двухстворчатый фонарь. Задняя створка сдвигалась под переднюю, открывая пулеметы. Нижний стрелок мог вести огонь из пулемета через двухстворчатый люк в днище фюзеляжа. Обзор вбок открывали два прямоугольных иллюминатора в бортах фюзеляжа. В днище имелся люк, через который оба стрелка занимали свои места. За задней кромкой левого крыла имелось несколько ступенек, облегчавшими пилоту доступ в кабину. По верхней стороне крыла у фюзеляжа имелась дорожка, по которой пилот проходил к кабине. Нижняя ступенька убиралась во время полета. Последний, пятый сегмент фюзеляжа составляло хвостовое оперение.


A-20 Boston/Havoc
A-20 Boston/Havoc
A-20 Boston/Havoc

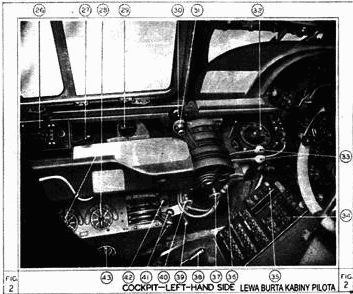

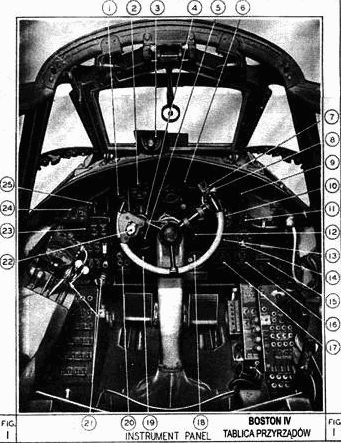

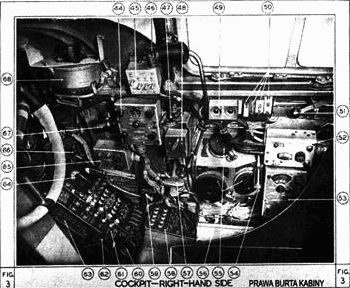

I. Наружный термометр. 2. Спидометр. 3. Прицел. 4. Альтиметр. 5. Указатель радиокомпаса (только на экспортных машинах). 6. Приборная доска. 7. Кнопка. 8. Предохранитель пулеметов. 9. Сдвоенный указатель форсажа. 10. Сдвоенный тахометр. 11. Указатель курса. 12. Манометр. 13. Сдвоенный манометр системы смазки. 14. Сдвоенный манометр топливной системы. 15. Указатель запаса топлива с переключателем. 16. Сдвоенный термометр воздуха в заборчике карбюраторов. 17. Сдвоеш1ый термометр мама. 18. Сдвоенный термометр головок цилиндров. 19. Указатель положения закрытое и шасси. 20. Указатель посадочных огней. 21. Кнопка регулятора шага винтов. 22. Кнопка бомбосброса. 23. Верхняя панель электропереключателей. 24. Переключатель фотопулемета и пулеметов. 25. Выключатель зажигания. 26. Коробка управления буксируемой антенны (только экспортные экземпляры). 27. Фиксатор форточки кабины. 28. Краны топливных баков. 29. Манометр кислородной системы. 30. Регулятор обогащения топливовоздушной смеси. 31. Рукоятки дросселя с фиксаторами. 32. Указатель гирокомпаса 33. Регулятор шага винтов. 34. Левая панель переключателей. 35. Коробка предохранителей. 36. Лампочка подсветки. 37. Маховик регулятора дросселя. 38. Ручка открытия створок бомбового люка 39. Выдвижная лампочка подсветки. 40. Настройка регулятора шага винта. 41. Рычаги переключателей режимов турбонаддувов. 42. Включатель подогрева воздухозаборников турбонаддувов. 43. Кран топливной системы. 44. Панель переключателей радиостанции (только на экспортных экземплярах). 45. Коробка переключателей навигационных огней. 46. Подсветка приборной доски. 47. Телеграфный ключ «Бендикс» (только на экспортных экземплярах). 48 Переключатель фильтра 49. Кнопка самоликвидатора устройства определения свой- чужой. 50. Переключатели устройства определения свой-чужой. 51. Рычаг фиксатора форточки. 52. Коробка интеркома. 53. Коробка радиокомпаса (только на экспортных экземплярах). 54. Разъем для шлемофона пилота 55. Регуляторы триммеров. 56. Рычаг аварийного сброса топлива 57. Аварийный регулятор аэродинамических тормозов. 58 Предохранитель осколочных бомб. 59. Форсаж. 60. Писсуар. 61. Панель переключателей системы обогрева кабины. 62. Выключатель радиостанции. 63. Панель УВЧ-радиостанции. 64. Переключатель правого бомбового замка 65. Панель переключателей радиостанции (только на экспортных экземплярах). 66. Сброс подвесного оборудования (только на экспортных экземплярах). 67. УФ-лампочка. 68 Компас Р9.


A-20 Boston/Havoc

А-2 °C


На самолетах A-20G-20 носовая часть не имела остекления. Вместо бомбардира в носовом сегменте помещалась батарея крупнокалиберных пулеметов вместе с боекомплектом. Соответственно, экипаж сократился до трех человек. Место верхнего стрелка полностью перепроектировали, установив вместо двухстворчатого фонаря вращающуюся турель типа «Мартин». Фюзеляж в районе турели расширили на 15 см.

Крыло трапециевидной формы, с работающей обшивкой. Конструкция крыла состояла из главного лонжерона, двух вспомогательных лонжеронов в центроплане и одного в районе мотогондолы, а также нервюр. У основания крыло имело профиль NACA 23018, а в районе законцовок — NACA 23010. Крыло оснащалось закрылками и элеронами с триммерами. Конструкция элеронов металлическая, но обшивка из импрегнированной ткани.

Хвостовое оперение классическое, трапециевидной формы с округлыми законцовками. Состояло из киля с рулем направления и горизонтального стабилизатора с рулем высоты. Стабилизаторы имели свободнонесущую конструкцию, а рули оснащались триммерами. Горизонтальный стабилизатор имел возвышение 10?. Руль высоты обшит импрегнированной тканью.

Шасси трехстоечное с носовой стойкой. Стойки оснащены гидропневматическими амортизаторами и одиночными колесами. Переднее колесо могло вращаться на 360 гр вокруг стойки, что облегчало рулежку. Кроме того, передняя стойка оснащалась гасителем боковых колебаний. Колеса главного шасси оснащались гидравлическими тормозами. Кроме рабочих тормозов имелся стояночный тормоз. Все три колеса в полете убирались, складываясь в заднем направлении. Передняя стойка уходила в нишу под фюзеляжем, а главные стойки — в нишу под мотогондолами. Основная система выпуска шасси гидравлическая, аварийная — пневматическая. Положение шасси показывал указатель на приборной доске (красная лампочка — шасси убрано, зеленая лампочка — шасси выпущено). Дополнительно имелся звуковой сигнал, который включался в том случае, если дроссель был открыт менее чем на четверть, а шасси еще не выпущены или не заблокированы.

Двигательная установка состояла из двух 14-цилиндровых двигателей воздушного охлаждения типа «двойная звезда» «Райт-Циклон R-2600-A5B». Взлетная мощность 1600 л.с./1176 кВт при 2400 об./ мин. Двигатели оснащались двухступенчатым наддувом и вращали трехлопастные металлические винты изменяемого шага «Гамильтон Стандард Гидроматик» диаметром 3,43 м. Дополнительно двигатели оснащались электроинерционным стартером «Эклипс». Имелась возможность запускать двигатели вручную. Двигатели оснащались карбюраторами «Бендикс-Стромберг RT-13-E-2». Циркуляция охлаждающего воздуха обеспечивали неподвижные отражателями и две секции открываемых клапанов. Верхняя секция служила для охлаждения двигателя на земле, нижняя — в полете. Зимой лобовое отверстие в мотогондолах закрывали жалюзи, предотвращающие быстрое охлаждение двигателя.
