Прототип на аэродроме в Тангмере, 4 или 5 декабря 1936 года, когда Джеффри Квилл приземлился там для дозаправки.


Supermarine Spitfire. Часть 1

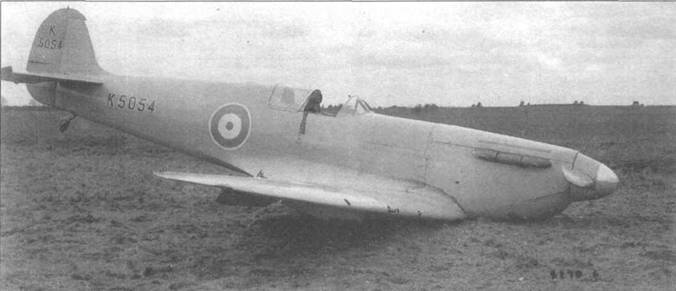

К5054 22 марта 1937 года после того, как летный офицер Маккенна совершил на нем вынужденную посадку в Мартлсхем-Хит.


Supermarine Spitfire. Часть 1

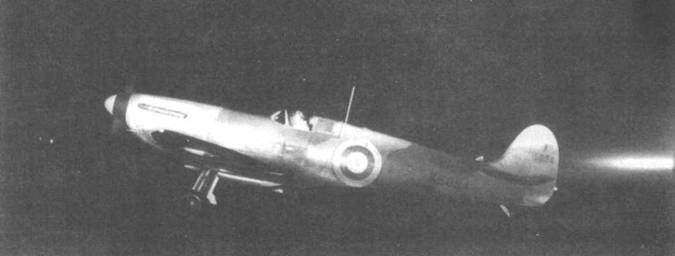

Джеффри Квилл выруливает на старт в Истлее, вечер 20 января 1938 года. Это первые ночные испытания К5054. Самолет уже имеет камуфляж и стандартные для серийных машин выхлопные патрубки. Перед килем видна деталь противоштопорного парашюта. В это время самолет оборудовали системой обдува пулеметов горячим воздухом из радиатора.


Supermarine Spitfire. Часть 1

Модифицированные выхлопные патрубки на К5054 для первых ночных испытаний 23 марта 1938 года. Такие патрубки должны были направить выхлоп вниз, чтобы языки пламени не слепили пилота. В этот вечер самолет получил серьезные повреждения при посадке.


Supermarine Spitfire. Часть 1

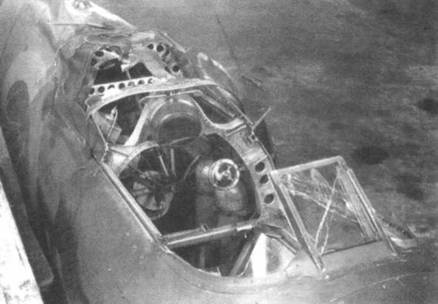

Кабина К5054 после трагической аварии 4 сентября 1939 года.


Supermarine Spitfire. Часть 1

Кабина прототипа К5054.


Supermarine Spitfire. Часть 1

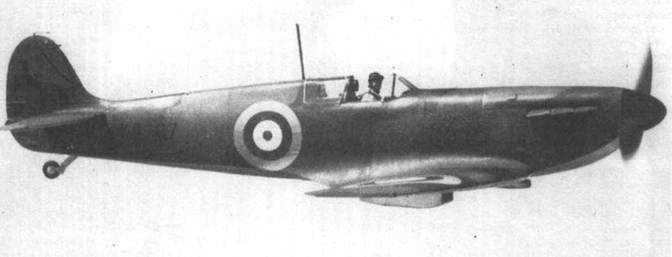

Первый серийный «Спитфайр» К9787, май 1938 года. Самолет пилотирует Джеффри Квилл, снимок сделал Чарльз Браун. Видны характерные черты раннего Мк.1 — двухлопастный винт, отсутствие лобового бронестекла, плоский фонарь кабины и прямая антенная мачта. На киле рамка, предотвращающая повреждение углового компенсатора руля направления противоштопорным парашютам.


Supermarine Spitfire. Часть 1

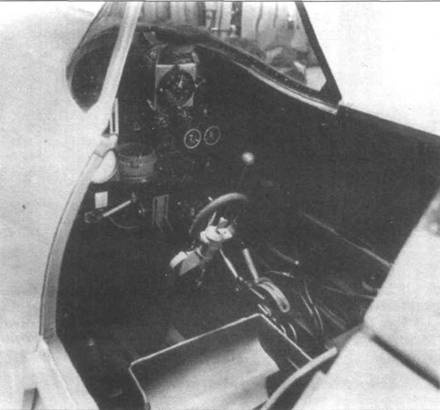

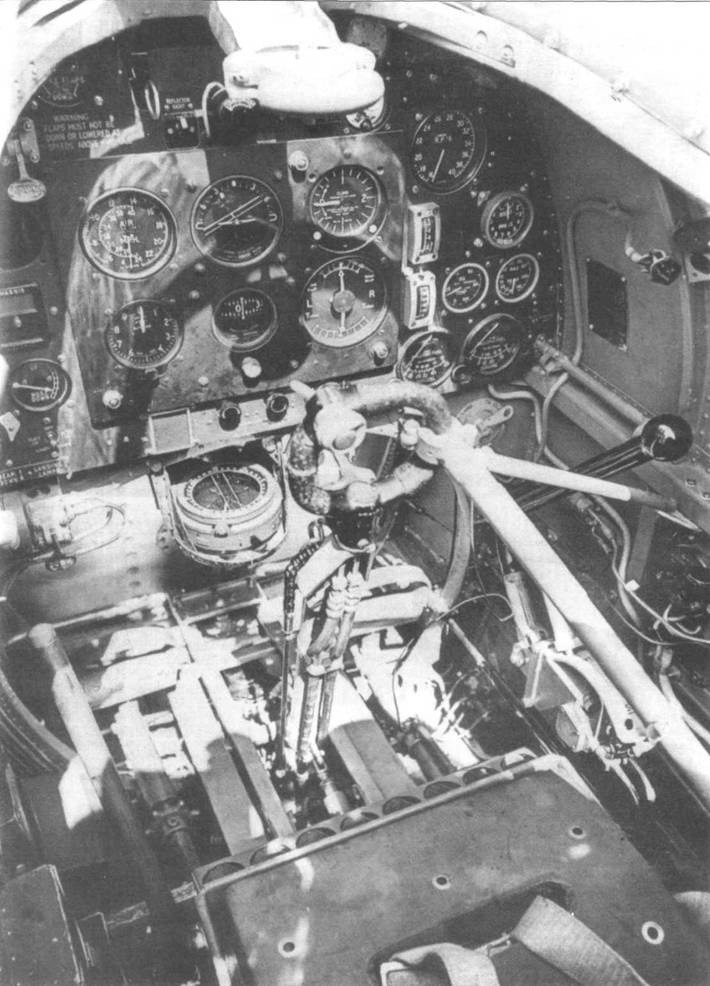

Кабина одного из первых серийных «Спитфайров I».


Supermarine Spitfire. Часть 1

Первым во вспомогательных ВВС «Спитфайры» получила 602-я эскадрилья. На снимке — истребитель звена «В». Нижняя поверхность левой плоскости крыла окрашена в черный цвет, правой плоскости — в белый. Такая ночная схема окраски была введена в 1939 г. На борту фюзеляжа ниже козырька фонаря кабины изображена эмблема эскадрильи.


Supermarine Spitfire. Часть 1

Разбитый, но ремонтнопригодный, истребитель Спитфайр» Мк I (К9923, Z-H) из 66-й эскадрильи. Снимок сделан предположительно в гражданских авиаремонтных мастерских № 1 в Коули, Оксфордшир. По бортовому коду можно приблизительно датировать снимок: в сентябре 1939 г. код 66-й эскадрильи изменился с RB на LZ.


Supermarine Spitfire. Часть 1

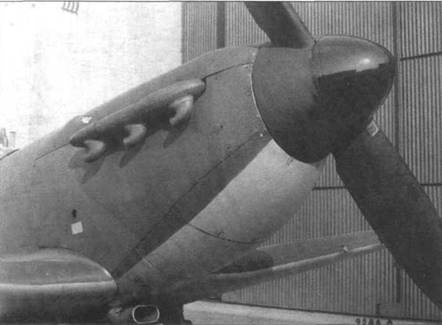

Новые выхлопные патрубки К9787 для уменьшения яркости выхлопа для ночных полетов.


Supermarine Spitfire. Часть 1

Первый «Спитфайр I» (L1007), вооруженный 20-мм пушками «Испано», июнь 1939года.


Supermarine Spitfire. Часть 1

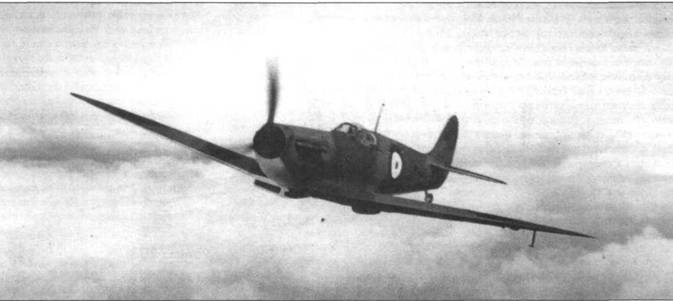

Серийный «Спитфайр» (Р9450) во время пробного полета в апреле 1940 года. За рулями самолета Джеффри Акилл, снимок сделал Чарльз Браун. Видны черты, характерные для поздних «Спитфайров I»: трехлопастное винт «Де Хевиленд», выпуклый фонарь, новая мачта антенны.


Supermarine Spitfire. Часть 1

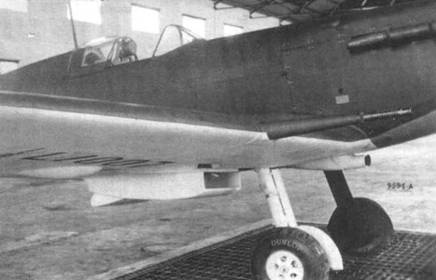

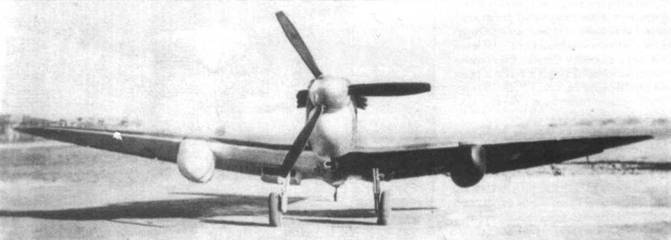

Пятый серийный «Спитфайр» (К9791). Самолет оставили на фирме «Супермарин» для испытаний. На снимке видны макеты дополнительных бензобаков, смонтированные под крыльями. В такой конфигурации 9 января 1940 года самолет облетал Джеффри Квилл.


Supermarine Spitfire. Часть 1

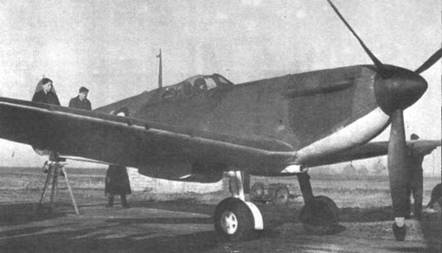

«Спитфайр» Мк 1 из неустановленной эскадрильи. Самолет подготовлен к пристрелке бортовых пулеметов. Каждый новый самолет проверялся на проверку и пристрелку оружия, испытания прицела.


Supermarine Spitfire. Часть 1

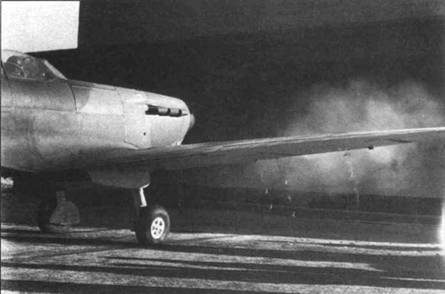

Пристрелка пулеметов «Спитфайра» Мк /. Хорошо видны летящие из-под плоскости крыла стреляные гильзы и звенья патронной ленты.


Supermarine Spitfire. Часть 1

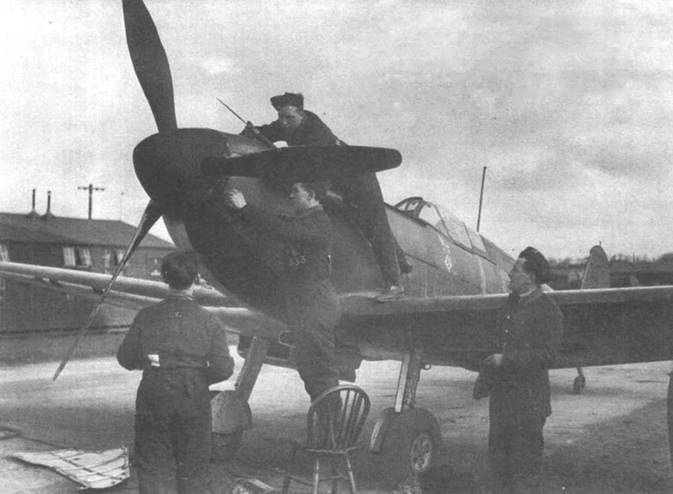

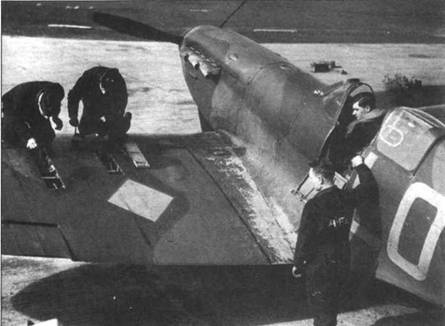

Оружейники занялись крыльевыми пулеметами «Спитфайра» Mk I звена «А» из 602-й эскадрильи. Обратите внимание насколько интенсивно ободрана краска в месте стыка плоскости крыла и центроплана. Вероятно снимок сделан на «домашнем» аэродроме эскадрильи в Абботшире. До августа 1940 г. эскадрилья действовала еще с четырех других аэродромов, но основным считался Абботшир.


Supermarine Spitfire. Часть 1

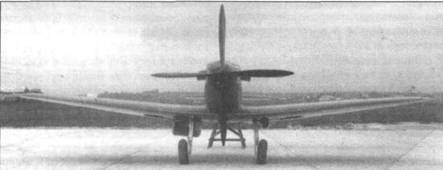

Заводские снимки К9834. Виден четырехлопастный винт большого шага, увеличенный радиатор, укороченное крыло с округлой законцовкой, обтекаемый фонарь кабины.


Supermarine Spitfire. Часть 1
Supermarine Spitfire. Часть 1

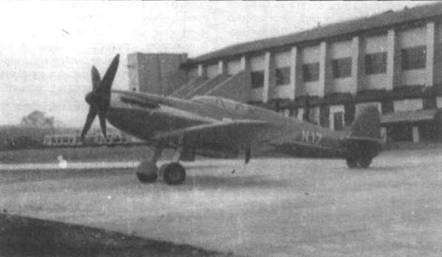

«Спид Спитфайр» на аэродроме Истлей, начало 1939 года. Под хвостовым костылем стоит транспортировочная тележка. С самолета снят обтекатель радиатора.
