Самолет мог брать на внешнюю подвеску под крыльями две 113-кг фугасные бомбы или две дымовые 54-кг бомбы плюс 113- или 227-кг бомба под фюзеляжем на универсальном замке Mk.III. Под крыльями предусматривалась возможность установка направляющих для ракет.
На поздних Mk.IX и на всех Mk.XVI стоял фотопулемет G.45 у основания правого крыла, включаемый одновременно с вооружением.
Бронирование массой 91 кг. Бронеплиты под и за креслом пилота, лобовое бронестекло, в районе топливного бака (спереди и усиленная верхняя стенка), перед баком системы охлаждения (перед двигателем), в районе отсеков с боекомплектом (сверху, снизу и спереди).

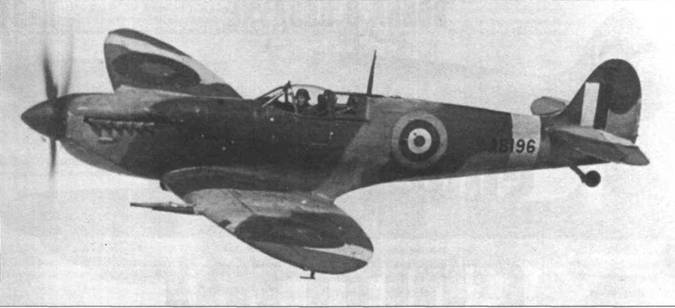

«Спитфайр» АВ196 начал свою карьеру как Mk. VC, затем получил двигатель «Мерлин 61» и стал Mk.IX. Модификация Mk.IX была самой многочисленной из всех модификаций истребителя. Это самолет вооружен четырьмя 20-мм пушками (такая схема редко встречалась на Mk.IX, хотя была обычной на Mk. VC). Снимок сделан во время испытаний. Видны старые кокарды «тип А», уже не встречавшиеся на Mk.IX. Позднее самолет летал в составе польских 303-й и 308-й эскадрилий.

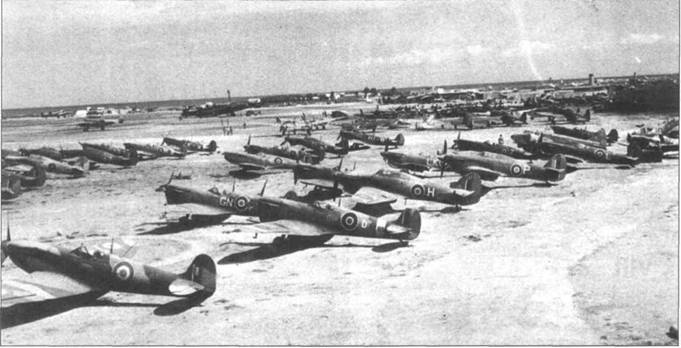

В ноябре 1944 г. на этой базе союзников в южной Италии собралась настоящая коллекция разномастных самолетов. Здесь истребители из, как минимум, пяти вооруженных «Спитфайрами» эскадрилий. Слева — «Спитфайр» Mk Vc (LZ836/SW-D) из 253-й эскадрильи, еще один Mk Vc из этой ж эскадрильи соседствует с Mk IX из 73-й эскадрильи. Также можно различить Mk IX (LK-W) и два Mk Vc из 87-й эскадрильи, Mk VIII (AN-B) из 417-й эскадрильи и Mk Vc из 249-й эскадрильи (предположительно JL346/GL-F). Крайний слева — Mk V (серийный номер EP6S?) с двигателем «Мерлин-61» в окраске и маркировке знаков союзных ВВС Италии. Необычны белые полосы поперек верхних поверхностей консолей крыла истребителя.

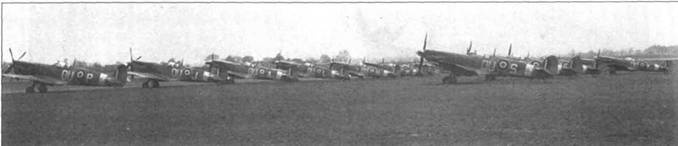

Почти все «Спитфайры» из 485-й эскадрильи выстроены на летном поле в Бовингтоне, март 1944 г. Эскадрилья совсем недавно получила «Спитфайр» Mk IXb. Удалось идентифицировать часть самолетов: МК347/Р, MK249/J, МК293/А, MK202/S, МК246/ М. Все самолеты имеют рули направления первоначальной формы с скругленной верхней частью, позже рули заменили на остроконечные.

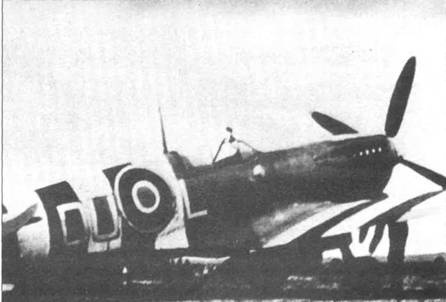

«Спитфайр» Mk IXc (DU-L) из 312-й «чешской» эскадрильи. На истребитель нанесены полосы вторжения.

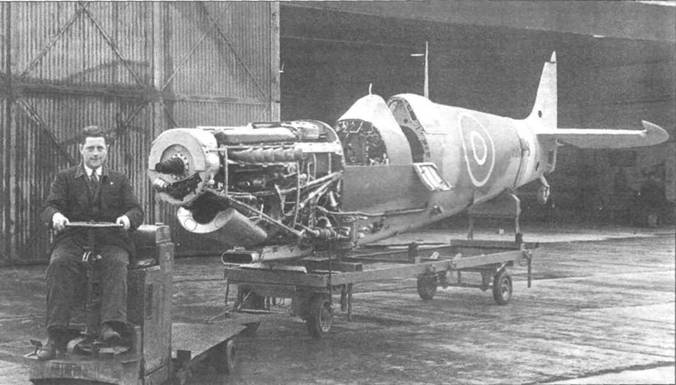

Доставка на линию окончательной сборки фюзеляжа «Спитфайра» Mk IX (серийный номер начинается с RK), завод в Кастл- Брумвич. Пока не установлен 82-литровый топливный бак перед кабиной и оборудование кабины.

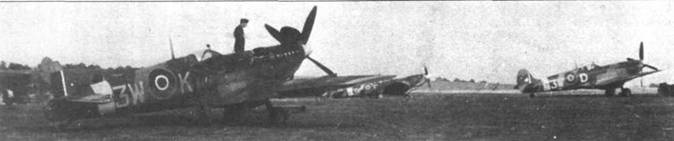

«Голландская» 322-я эскадрилья формировалась в Хорнчарче в июне 1943 г., ее ядром послужил личный состав 167-й эскадрильи. 31 декабря 1944 г. эскадрилья перебазировалась на освобожденную территорию Нидерландов. Сначала эскадрилья базировалась в Вюнсдрехте (именно здесь скорее всего сделана фотография). На снимке — «Спитфайр» Mk IX из 322-й эскадрильи.

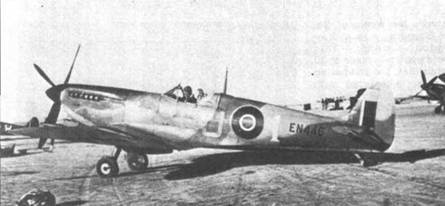

В период освобождения Италии на истребителях 92-й эскадрильи вместо идентификационных литер были изображены индивидуальные номера. На снимке «Спитфайр» Mk IX (EN446/QJ-1), аэродром Гроттэгли, сентябрь 1943 г.

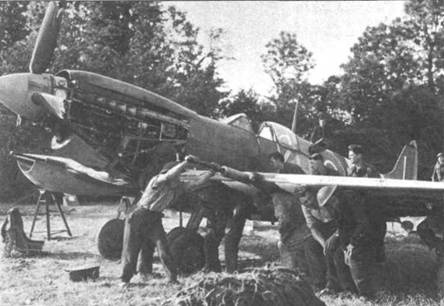

Снимок возможно сделан во Франции на аэродроме Базенвилль, примерно через неделю после вторжения союзников в Нормандию. Во всю идет ремонт «Спитфайра» Mk IX из 403-й «канадской» эскадрильи. По сломанной лопасти винта легко установить, что винт — деревянный.

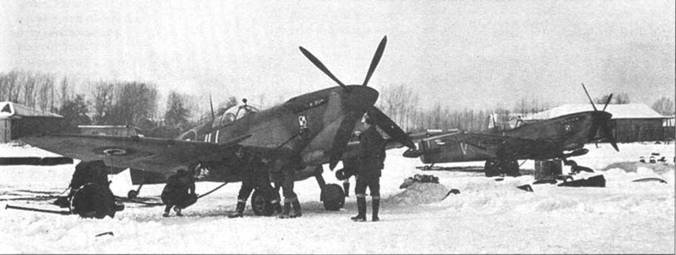

Зима 1944–1945 г.г., к очередному боевому вылету готовят «Спитфайры» из 317-й «польской» эскадрильи. Снимок вероятно сделан на голландском аэродроме Гримберген.
Обычно самолеты командиров крыла в RAF маркировались инициалами командиров. На снимке — «Спитфайр» Mk IX уинг-коммендера Б. Хита (В. Heath), Италия. Ниже козырька фонаря кабине виден флажок командира крыла.

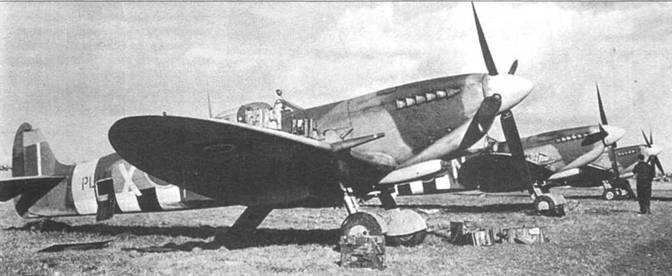

Патронные коробки лежат возле «Спитфайра» Mk IX. Эскадрильи «Свободной Франции» были переведены в Европу из Тангмира в августе 1944 г. Ближайший к нам самолет — с кодом PL 141.

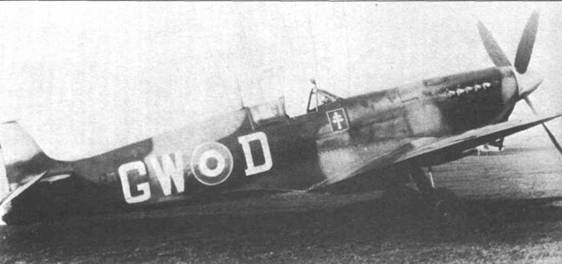

«Спитфайр» Mk IX 340-й эскадрильи ВВС Франции. В годы войны крест Лоррэйна рисовали на многих самолетах Свободной Франции. Летчики 340-й эскадрильи летали на «Спитфайрах» с декабря 1941 г. до конца войны.
«Спитфайр» Mk IX (RK889) внешне почти идентичен «Спитфайру» Mk VIII. Основные отличия — крыло типа «е» с элеронами нормальной хорды и неубираемая хвостовая опора шасси.

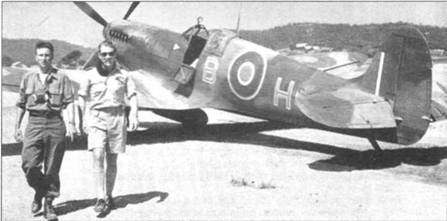

Флайт-офицер А.Ф. Лэйн позирует у своего «Спитфайра» MkIXМ Н444 из 111-й эскадрильи, Ларго, Италия, март 1944 г.

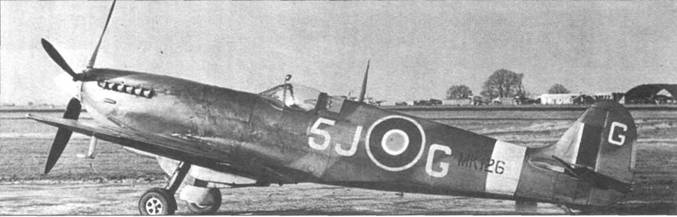

«Спитфайр» Mk IX (МК126) из 126-й эскадрильи, Хэрроубир, Девон, лето 1944 г.

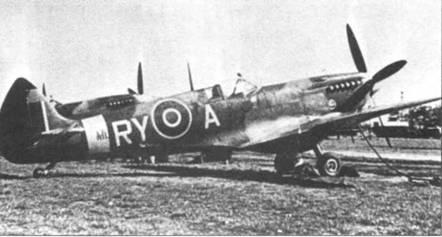

«RY-А» — «Спитфайр» Mk IX из 313-го «чешской» эскадрильи, Мендельсхэйм, весна 1944 г. Машина поздней постройки — руль направления остроконечный. Ниже выхлопных патрубков видно изображение кокарды Чехии. Под фюзеляжем установлен конформный топливный бак.
