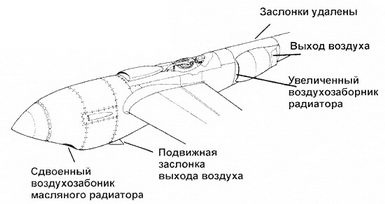

Первый YP-38 выкатили в сентябре 1940 г. На YP-38 целиком перекомпоновали мотогондолы, воздухозаборники маслорадиаторов перенесены непосредственно под воздушные винты, увеличены обтекатели радиаторов на хвостовых балках. Гнутый козырек фонаря кабины выполнен цельным.
Проект «модель 22» слегка изменили в сентябре 1937 г. Теперь предусматривалось оснащение самолета двигателями, винты которых вращались в противоположные стороны. На прототип планировалось поставить моторы V-1710-C7 и V-1710-C9 с трехлопастными металлическими винтами Кертис Электрик. Направление вращения винтов - в сторону гондолы-фюзеляжа.
Пушка калибра 25 мм готова не была, из-за чего выбор пришлось остановить на 23-мм пушке Мадсен с боекомплектом из 50 патронов. Расчетная скорость истребителя «модель 22» составляла 417 миль в час на высоте 20 000 футов, дальность полетав -1386 миль, время набора высоты 20 000 футов - 4,5 минуты. На основе представленного проекта с фирмой Локхид был заключен контракт АС-9974 на постройку одного прототипа под обозначением XP-3S.
Сборка прототипа завершилась на заводе фирмы Локхид в Бербэнке годом позже. Официальные выкатка и руление не производились до перевозки прототипа в Марч-Филд. Для перевозки к новому месту самолет разобрали. Изделие доставили в Марч-Филд на грузовиках в обстановке абсолютной секретности. В Марч-Филде аэроплан собрали, официальная выкатка состоялась в начале января 1939 г. Чистые аэродинамические формы ХР-38 радовали глаз. Чистоту отполированного планера нарушали лишь уродливые наросты воздухозаборников маслорадиаторов, расположенные на нижних поверхностях мотогондол, равно как и воздухозаборники карбюраторов и системы охлаждения на балках. Каплеобразный фонарь кабины был снабжен дверцей автомобильного типа. Дверца сдвигалась назад, верхняя часть фонаря откидывалась вверх вправо. Воздухозаборники турбонагнетателей стояли на верхних поверхностях хвостовых балок за двигателями. Трубопроводы системы охлаждений турбонагнетателей были пропущены вдоль носков крыла для дополнительного охлаждения. Хотя прототип имел все положенные опознавательные знаки, серийный номер (37-457) нанесен на него не был.
Вслед за официально церемонией лейтенант Билл Келси приступил к рулежкам. Келси принимал участие в составлении спецификации Х-608. а теперь был назначен «смотрящим» от армии за проектом ХР-38.

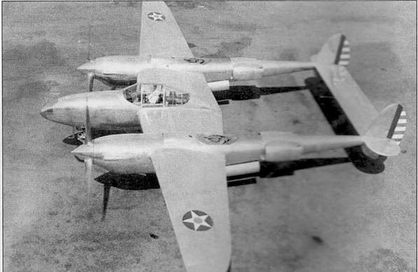

ХР-38
YP-38

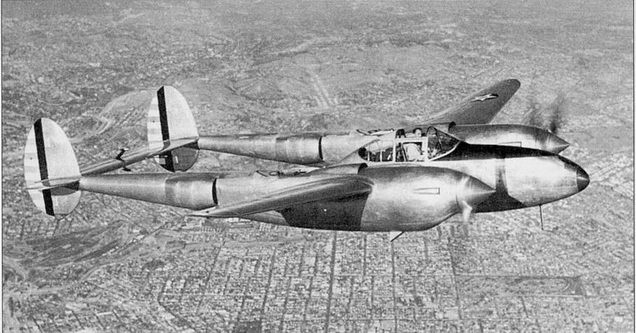

Летчик-испытатель фирмы Локхид Мило Бархэм в полете на YP-38 (39-689) над Лос-Анжелосом. Видны весовые балансиры руля высоты. Полностью открыта выпускная створка воздуховода маслорадиатора.
Первые пробежки выявили первые проблемы: на одной из пробежек отказали тормоза, после чего самолет завалился в канаву. После ремонта самолета, Келси выполнил па нем 27 января 1939 г. первый полет. Первый полет лишь чудом не стал последним. В полете поломались крепления закрылков, закрылки совсем не оторвались, что может было бы лучшим вариантом. Фактически полет стал проходить в режиме автоколебаний. Келси с трудом удерживал самолетов полете с минимальным газом и большим углом атаки. Через 38 минут Келси сумел таки благополучно приземлиться в Марч-Филд. Крепление закрылков было усилено, после чего испытания продолжились.
Летные испытания выявили ряд проблем с ХР-38. Маргинальными по-прежнему оставались тормоза, несмотря на установки дополнительного ручного насоса и новых магистралей тормозной системы. Проблемы с устойчивостью по тангажу заставили конструкторов пойти на увеличение площади горизонтального оперения (новый стабилизатор был установлен на YP-38). Появился в полетах бафтинг руля высоты, для устранения бафтинга было изменено на противоположное направление вращения воздушных винтов. Теперь винты вращались в сторону внешних частей крыла. Полный пересмотр системы охлаждения Prestone позволил увеличить максимальную скорость на 8 миль в час. 10 февраля 1939 г., после шести испытательных полетов общей продолжительностью четыре часа 49 минут, лейтенант Келси решил, что ХР-38 готов к передачи Армии.
Лейтенанту Келси предстояло перегнать самолет в Райт-Филд, на аэродром, расположенный в районе Дейтона, шт. Огайо. В 6 ч 12 мин утра 11 февраля 1939 г. Келси взлетел с Марч-Филда и взял курс на Восток. Через три с хвостиком часа Келси сел для дозаправки в Амарилло, шт. Техас. Наземный персонал, зная о том, что Келси идет на рекорд, очень быстро заправил самолет и уже через 23 минуты после посадки ХР-38 вновь был в небе. В 15 ч 7 минут стандартного восточного времени Келси сел в Райт-Филде. Здесь летчика встречал генерал Арнольд, шеф авиационного корпуса Армии США. Арнольд дал команду Келси продолжить перелет до Мнтчелл-Филд, Нью-Йорк для установления трансконтинентального рекорда скорости.
Келси ворвался в небо Пенсильвании на скорости 380 миль в час. Казалось - есть рекорд, но руководитель полетов Митчелл-Филд почему-то отдал приоритет в посадке трем находившемся в воздухе самолетам РВ-2А. Келси отошел в зону ожидания. В положенное время Келси информировал РП о заходе на посадку, после чего поддал газу, но двигатели на перемещение органов управления никак не отреагировали (как оказалось, обледенели карбюраторы, пока самолет кружил на малом газу в зоне). Келси не сумел перетянуть через деревья, растущие на границу аэродрома. На скорости 100 миль в час самолет врезался в деревья, не долетев до полосы 2000 футов.

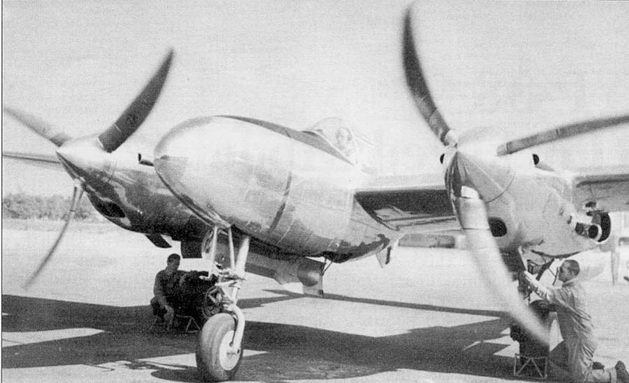

В кабине YP-38 летчик-испытатель фирмы Локхид Маршалл Хидл, заводской аэродром фирмы Локхид, сентябрь 1940 г. Винты вращаются в противоположных направлениях, в сторону законцовок крыла.
