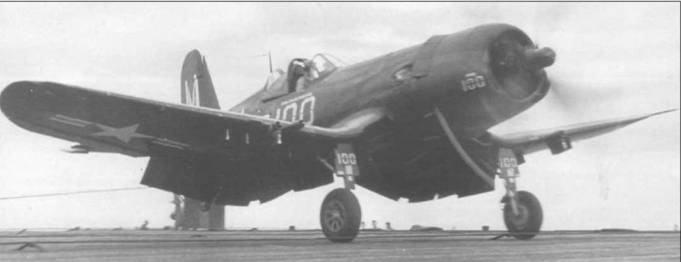

На этом F4U-5, бортовой номер 100, летал командир эскадрильи VF-21. «Корсар» только что приземлился на палубу авианосца «Райт» во время квалификационных испытаний у побережья Флориды, 3 ноября 1948 года.

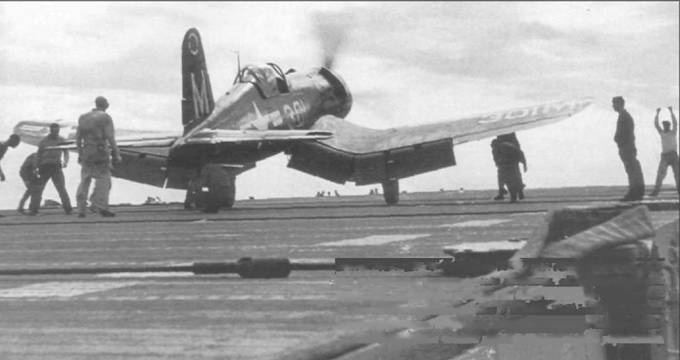

Этот F4U-5 (BuNo 121800) из VF-23 нес обозначение эскадрильи на вершине вертикального оперения. «Корсар», бортовой номер 301, только что вернулся на борт авианосца «Райт» после квалификационного полета 3 ноября 1948 года. F4U-5 был первым вариантом «Корсара», имевшим металлическую обшивку складывающихся частей крыла и поверхностей управления.
F4U-5 из VF-14 Tophatters захватил тормозной трос на авианосце «Франклин Д. Рузвельт» во время похода 6-го флота по Средиземному морю. Втулка винта и законцовка руля направления желтого цвета. На борту, под кабиной, белая литера «Е».
F4U-4
F4U-4B
Обтекатель антенны радара одинаков на всех вариантах ночного истребителя на базе «Корсара»: F4U-N, F4U-5N, F4U-5NL.
F4U-4
F4U-5
F4U-4
F4U-5
F4U-5
Первый полёт «Корсара» F4U-5 состоялся 4 апреля 1946 года. Самолет был оснащён мотором Пратт Уитни R-2800-32W и развивал максимальную скорость 756 км/час. Крейсерская скорость составляла 365,3 км/час, а дальность полета превышала 1770 км. Вооружение F4U-5 состояло из четырёх 20-мм пушек М-3 в крыле, восьми неуправляемых ракет HVAR, а на двух пилонах могли подвешиваться бомбы, топливные баки или баки с напалмом.
Воут построила 223 F4U-5, 214 F4U-5N, 101 F4U-5NL, 30 F4U-5P – таким образом, всего было выпущено 568 «Корсаров» этой модификации.
В конструкцию F4U-5 включили систему автоматического выпуска закрылков. Модернизированная кабина стала более комфортабельной и получила новый «высокий» фонарь. Ввели автоматическое управление створками системы охлаждения и маслорадиатора. Изменили конструкцию капота, получившего два воздухозаборника в нижней части. Внешние части консолей крыла и управляющие поверхности на F4U-5 имели теперь металлическую обшивку.

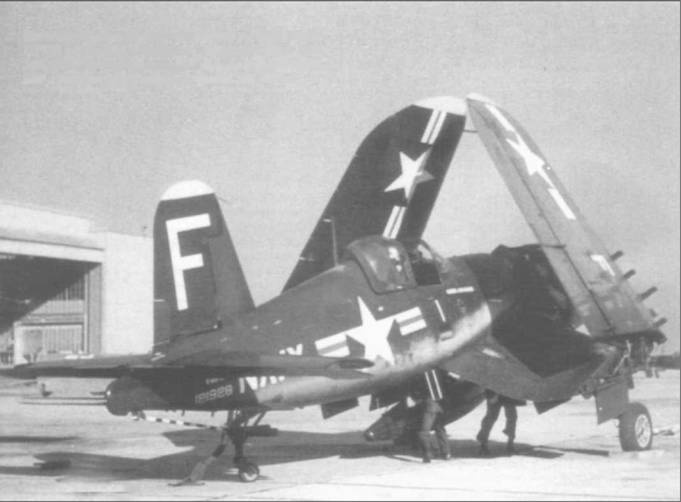

Техническое обслуживание двигателя у F4U-5 (BuNo 121928) на стоянке в Норфолке, Вирджиния, весна 1950 года. F4U-5 был оснащен мотором Пратт Уитни R-2800- 32W и развивал максимальную скорость 756 км/час.
F4U-5 из VF-21 готовкпогрузке на борт авианосца, военно-морская база Норфолк, Вирджиния, апрель 1949 года. В Норфолке, соседствовали авиабаза и база Флота, так что самолет мог быть легко доставлен с аэродрома на пирс.
После начала войны в Корее, F4U-5 и другие модификации «Корсара» извлекли с баз хранения и использовали в боевых действиях. Самолеты на снимке в 1950 году прошли ремонт на авиабазе Джэксонвилл, Флорида.

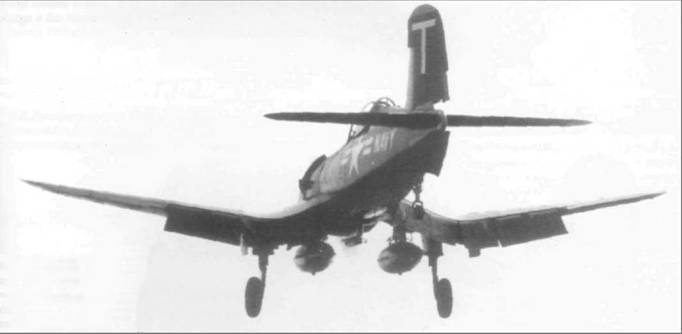

Держа руль полностью отклоненным вправо, F4U-5 (BuNo 122050) из VT- 14 Tophatters влетает с авианосца «Франклин Д. Рузвельт», август 1953 года. Самолет несет два подвесных топливных бака – обычная нагрузка для F4U-5.

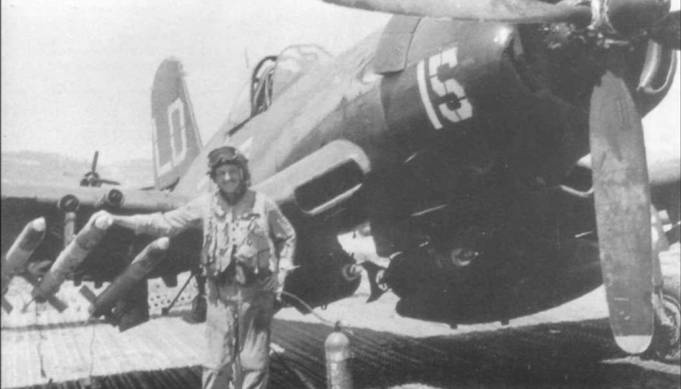

Майор Гарольд Э. Смит из VMF-212 Lancers позирует на фоне своего F4U-5, бортовой номер 15, на аэродроме К-3 (Пхохан), Корея, 1952 год. «Корсар» полностью загружен 127мм ракетами, двумя 226-кг бомбами и 582литровым топливным баком.

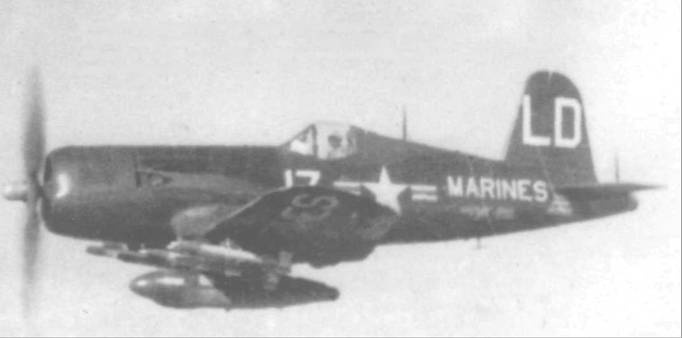

Полностью загруженный F4U-5 (BuNo 122196) майора Н.Е. Смита из VMF-212 отправляется на атаку целей в Северной Корее, 1952 год. Действуя с аэродрома К-3, авиация КМП использовала «Корсары» в качестве штурмовиков.

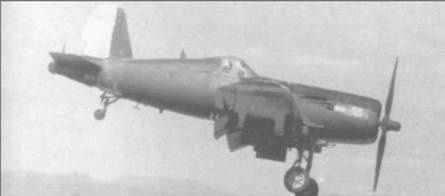

F4U-5 (BuNo 121986) был доработан путем установки модифицированного руля направления, подобного использовавшемуся на F2G-1, а под правым крылом была установлена штанга с датчиками. Самолет в 1949 году проходил в Далласе, Техас испытания на устойчивость и управляемость.

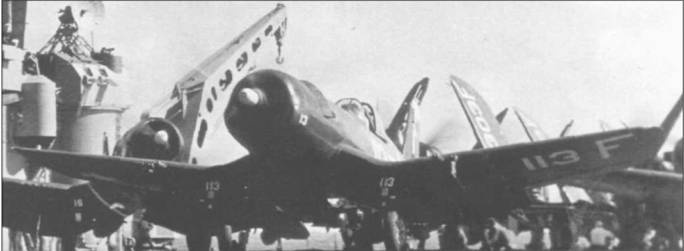

F4U-5, бортовой номер 113, из VF-41 выруливает на старт на авианосце «Мидуэй». Втулка винта и законцовка руля направления белого цвета. Мотор Пратт Уитни R-2800-32W мощностью 2300 л.с. позволял F4U-5 развивать максимальную скорость 756 км/час.

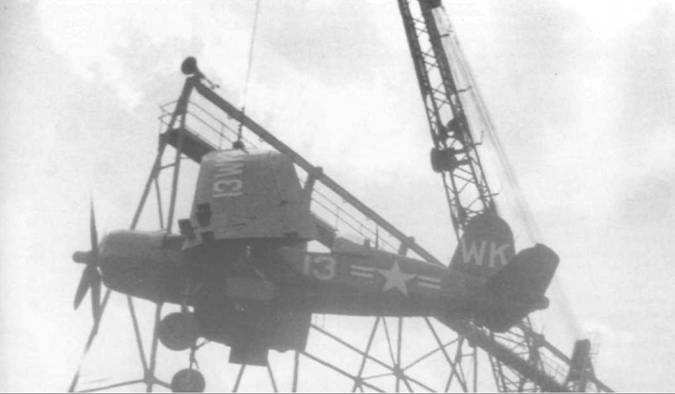

F4U-5, бортовой номер 13, из VMF-224, базировавшейся в Черри Пойнт, Северная Каролина, поднимают на борт авианосца в Норфолке, 23 апреля 1949 года. «Корсар» окрашен в Glossy Sea Blue с белыми надписями.
F4U-5N, бортовой номер 601, ВВС Гондураса заходит на посадку в аэропорту Тонконтин, 21 марта 1976 года. Знаки национальной принадлежности – синие и белые полосы – на руле направления и законцовках крыла. Радиолокационное оборудование, включая обтекатель антенны на правом крыле, снято.
