Низковысотная 45-36-АН
Высотная 45-36-АВ контейнер с тормозным парашютом
Для мелководья 45-36-АМ металлический стабилизатор, уменьшавший зарывание торпеды
Ил-4Т
Совершенствование торпедоносца Ил-4Т велось параллельно совершенствованию бомбардировщика на протяжении всего цикла серийного производства.
На многих Ил-4Т стояли радиопеленгаторы РПК-2, антенны монтировались в обтекателях перед козырьками фонарей кабин торпедоносцев. На бомбардировщике Ил-4 антенна РПК-2 ставилась в нижней передней части фюзеляжа. Часть самолетов вместо РПК-2 получила РПК-10 с рамочной антенной без обтекателя. На левом борту на торпедоносцах ставили вторую трубку Вентури.
Обзор штурманов торпедоносцев у части машин был улучшен путем устройства дополнительных окон большою размера по обоих сторонам кабины.
Одна 45-см торпеда подвешивалась под фюзеляжем на пилоне Т-18, вместо торпеды предусматривалась возможность подвески морских мин.
Первый боевой вылет в Великой Отечественной войне выполнили экипажи 2-го минно-торпедного авиаполка авиации Черноморского флота 25 июня 1941 г. Самолеты нанесли удар по румынскому порту Констанца обычными бомбами, ущерб был причинен незначительный. 8 августа 1941 г. семь Ил-4Т из 2-го минно-торпедного авиаполка бомбили Бухарест. Боевые действия на Черном море завершились в августе 1944 г.
1-й минно-торпедный авиаполк авиации Краснознаменного Балтийского флота первые самолеты 11л-4Т получил в августе 1941 г. Именно эти торпедоносцы стали первыми советскими самолетами, бомбившими Берлин. Вплоть до весны 1942 г. экипажи 1-го минно-торпедного полка в основном наносили бомбовые удары по противнику, хотя выполнялись полеты на минирование подходов к финским портам Хельсинки и Котка, а также Таллина. Первый боевые вылет с торпедной атакой был выполнен в середине 1942 г. За лето 1941 г. торпедоносцы 1-го полка в 81 боевом вылете пустили на дно 17 судов и кораблей противника. В 1943 г. полк выполнил 93 торпедные атаки, потопив 43 германских плавучих средства.
ВВС Северного флота получили первые Ил-4Т в сентябре 1941 г. Поначалу торпедоносцы бомбили аэродромы противника, но 29 июля 1942 г. самолеты 2-го гвардейского смешанного авиационного полка потопили транспорт в Порсангер-фьорде.
Последние боевые вылеты торпедоносцы Ил-4Т выполнили на Дальнем Востоке в период войны с Японией. Боевые действия начались 8 августа 1945 г., через два после атомной бомбардировки американцами Хиросимы. Воска Красной Армии вторглись в Маньчжурию и Корею, которые были оккупированы японской Квантунской армией. Самолеты 19-го дальнего авиационного корпуса и ВВС Тихоокеанского флота выполнили 157 боевых вылетов на бомбометание и сброс торпед. Ил-4Т из 4-го минно-торпедного полка 9 августа бомбили корейский порт Расин. В ночь на 10 августа 76 Ил-4Т нанесли удары по Чаньчуню и Харбину в Маньчжурии. Японских истребителей в небе практически не было, поэтому бомбардировщики и торпедоносцы действовали как ночью, так и днем. За 25 дней войны с Японией торпедоносцы Ил-4Т из 19-го дальнего авиационного корпуса торпедными атаками потопили 15 плавучих средств противника.
Торпедоносцы Ил-4Т продолжали оставаться на вооружении минно-торпедных авиаполков морской авиации до 1952 г. пока им на смену не пришли реактивные Ил-28.
Перед козырьком фонари кабины илота просматривается рамочная антенна радиопеленгатора РПК-10. На воздухозаборники карбюраторов установлены противопыльные фильтры.

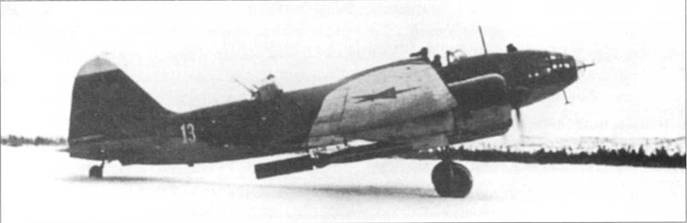

Ил-4Т (белый «13») с торпедой 45-36-АВ рулит но аэродрому на старт. Хорошо виден цилиндрический контейнер с парашютом торпеды. Парашют смягчал удар торпеду о воду. Нижние поверхности большинства торпедоносцев сохранили исходную светло- голубую окраску.
Транспортный вариант Ил-4
Партизаны внесли огромный вклад в победу над Германией. С 1943 г. действия партизан управлялись централизованно. В западных областях Советского Союза в составе примерно 6200 отрядов действовало порядка 1,2 миллиона партизан. За время войны партизаны пустили под откос 10 000 локомотивов, 110 000 железнодорожных вагонов, 12 000 мостов, 65 000 автомобилей.
В мае 1942 г. в Москве был создан Центральный штаб партизанского движения. ЦШПД занимался координацией действий партизанских отрядов, организовывал снабжение партизан и эвакуацию раненых на Большую землю.

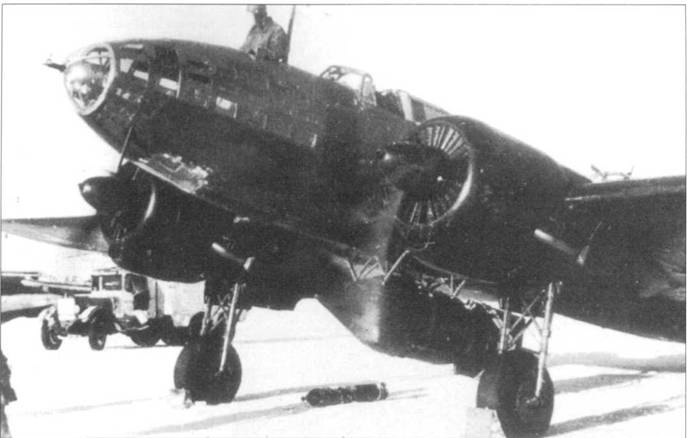

Под фюзеляжем Ил-4Т подвешена 900-кг морская мина АМГ-1. Это самолет поздней постройки – перед цилиндрами двигателя установлены регулируемые жалюзи. На выхлопные патрубки одеты пламегасители ГАМ-9, нижние поверхности самолета окрашены в черный цвет.

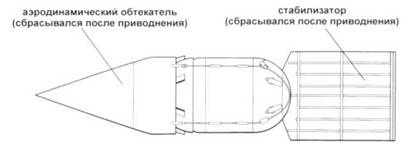

900 кг морская мина АМГ-1
Подвеска мины АМГ-1 под Ил-4Т. Самолет оснащен радиопеленгатором РПК-2. На торпедоносцах антенны РПК-2 обычно ставились перед козырьками фонарей кабины, а на бомбардировщиках – на нижней поверхности носовой части фюзеляжа.
Снабжение партизанских отрядов осуществлялось по воздуху, в основном самолетами Ли-2. Так. самолеты 10-й гвардейской транспортной авиационной дивизии забросили в тыл противника более 340 000 партизан и разведчиков. Партизанам было доставлено 52 000 т грузов, назад, на Большую землю, было эвакуировано 44 000 раненых.
Самолеты Ил-4 также привлекались к транспортным перевозкам, но в гораздо меньшей степени, чем Ли-2 и С-47. Перед такими полетам к центральному подфюзеляжному пилону бомбардировщика крепилась платформа, на которой можно было перевозить различные грузы, включая 45-мм противотанковые пушки и мотоциклы с коляской. Платформа с грузом закрывалась фанерным аэродинамическим обтекателем, снижавшим лобовое сопротивления груза на внешней подвеске. После приземления обтекатель легко снимался с платформы.
Специально для доставки грузов партизанам был разработан контейнер УДП-500. Контейнер в форме бомбы вмещал до 500 кг груза. Ил-4 на центральном пилоне мог нести три контейнера УДП-500.
Специальным образом переоборудованные самолеты Ил-4 использовались для снабжения партизан в 1943 - 1944 гг. В большинстве случаев полеты в глубокий тыл противника выполнялись ночью. Полеты к партизанам выполняли также и Ил-4 из дальних бомбардировочных авиаполков АДД.
