Усиливающих полос-накладок, установленных в хвостовой части фюзеляжа Ил-4, на Ил-6 не было. Вместо двух небольших окон в кормовой части фюзеляжа сделали один иллюминатор овальной формы. Форма ниш основных опор шасси изменена, блистеров на створках нет. Устранен поручень на левом борту фюзеляжа. Изменена форма руля направления, в верхней части сделан скос, который позволил отказаться от весового балансира.

Размах крыла Ил-6 - 26,07 м. на 4,63 м больше, чем у Ил-4, длина 17.38 м, на 2,6 м больше, чем у Ил-4. Масса пустого Ил-6 составляла 11 690 кг, максимальная взлетная масса - 18 650 кг.


Ил-4

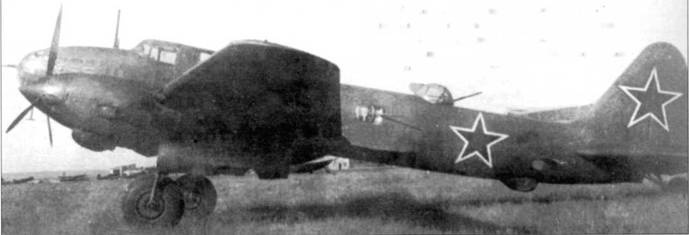

Ил-6, снимок 1944 г. Вместо дизелей АЧ-30БФ поставлены двигатели АШ-71. Ил-6 был вооружен пятью 20-мм пушками ШВАК. Красные звезды с белой окантовкой нанесены на борта фюзеляжа и ни вертикальное оперение.


Ил-4

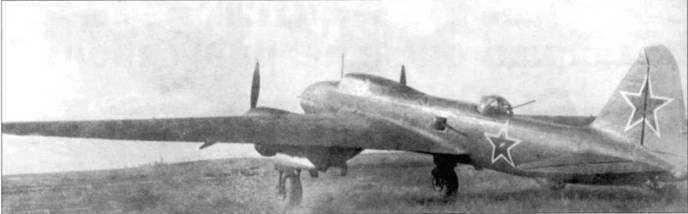

Весового балансира на руле направления у Ил-6 не было. Ил-6 стал последним бомбардировщиком с поршневыми двигателями, спроектированным в ОКБ С.В. Ильюшина. Работы по теме Ил-6 были остановлены в конце 1944 г.


Экипаж Ил-6 состоял из шести человек: штурмана, первого и второго пилотов, радиста и двух воздушных стрелков. Летчики размещались в кабине плечом к плечу. Общая масса бронезащиты составляла 400 кг.

Оборонительное вооружение включало пять пушек ШВАК калибра 20 м, все на одинарных установках. Одна пушка стояла в носу у штурмана, две - по бортам, одна в верхней башенной установке и одна - в нижней люковой. Максимальная бомбовая нагрузка составляла 2000 кг, четыре пятисотки самолет мог нести внутри бомбоотсека. На внешних пилонах предусматривалась подвеска двух торпед или двух 1000-кг бомб.

Прототип Ил-6 был изготовлен опытным производством иркутского завода № 39. Самолет подготовили к испытаниям летом 1943 г. Первый полет выполнил 7 августа 1943 г. Владимир Коккинакн. Испытания показали, что мощность двигателей АЧ-30Б для такой машины недостаточна. Пришлось облегчать самолет путем снятия вооружения и бронезащиты, сокращения экипаж до пяти человек. Верх прототипа был окрашен в средне-зеленый цвет, низ - в черный.

Заводские испытания прототипа затянулись на восемь месяцев, в ходе испытаний было выявлено много дефектов. Основные проблемы доставляла ненадежная работа дизелей АЧ-30Б. Кроме того, летчики отмечали плохую управляемость самолета, особенно на посадке. В апреле - мае 1944 г. самолет проходил испытания в ЛИИ на аэродроме Кратово. Специалисты ЛИИ рекомендовали для улучшения управляемости сместить центр тяжести, изменить форму и увеличить площадь элеронов.

Летом 1944 г. прототип был переоснащен дизелями АЧ-30БФ, развивавшими на высоте 6000 м мощность 1900 л.с. Надежность дизеля АЧ-ЗОБФ была повышена за счет установки двухстепенной системы зажигания, на первой стадии использовался авиационный бензин, на второй - керосин. Установка более мощных двигателей позволила вернуть на самолет вооружение и броню.

С новыми двигателями прототип Ил-6 в ходе заводских испытаний летом 1944 г. показал максимальную скорость 464 км/ч. Дальность полета на крейсерской скорости 340 км/ч с бомбовой нагрузкой в 1000 кг составила 5450 км. Практический потолок составлял 6200 м. Высокая удельная нагрузка на крыло затрудняла выполнение посадки, а из-за высокой посадочной скорости для Ил-6 требовались аэродромы с длинными ВПП.

Самолет с новыми дизелями вновь направили для проведения испытаний в ЛИИ. Здесь специалисты отметили очень низкую приемистость дизеля АЧ-30БФ и сложность его обслуживания в полевых условиях. К этому времени все стала ясно крайняя затянутость программы Ил-6 - к окончанию войны с Германией самолет не успевал. Ил-6 стал последним бомбардировщиком с поршневыми двигателями, спроектированным в ОКБ С.В. Ильюшина. За эрой аэропланов поршневых наступала эра аэропланов реактивных.


Ил-4

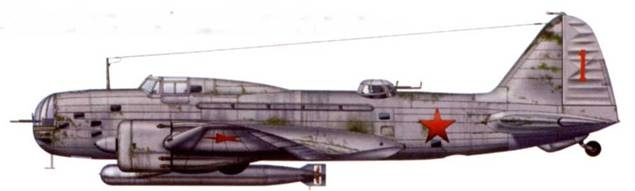

ДБ-3Т (красная 1) из полка морской авиации, 1938-1941 г.г. Самолет полностью окрашен в светло-серый цвет. Под фюзеляжем – торпеда 45-36-АН.


Ил-4

Голубая «двойка» – ДБ-3М ранней постройки из дальнебомбардировочного авиаполка ВВС РККА.


Ил-4

Финны захватили и отремонтировали несколько ДБ-3 в период Зимней войны 1939-1940 г.г. На киле нарисован скетч в виде лосенка черного цвета. Этот самолет финны предоставляли люфтваффе в 1941 г. для изучения и оценки.


Ил-4

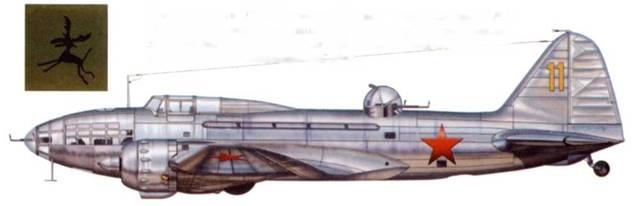

Немцы захватили ДБ-3Ф (желтый «11») летом 1941 г. Самолеты ДБ-3Ф раннего выпуска поставлялись в строевые части некрашеными. Этот самолет до того, как попал в руки врага состоял на вооружении минно-торпедного авиаполка ВВС КБФ.


Ил-4

Верх этого ДБ-3Ф был камуфлирован от руки мелкими пятнами зеленого цвета прямо поверх натурального дюраля. Самолет с бортовым номером «23» был выведен из строя отступающими советскими войсками на аэродроме.


Ил-4

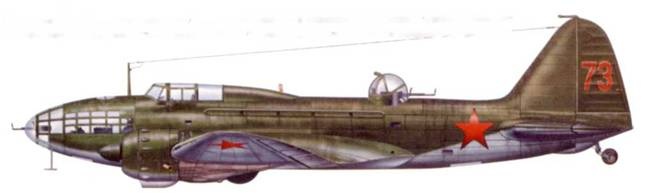

Верх самолета с бортовым номером 73 красного цвета был полностью окрашен в зеленый цвет, низ -светло-голубой. Самолет изготовлен в 1941 г. Летом того же года он стал трофеем гитлеровцев.


Ил-4

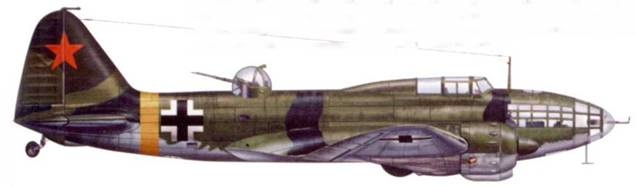

Трофейный ДБ-3Ф выпуска 1941 г. был доставлен в Германию для проведения оценочных летных испытаний. Кресты накрашены на борта фюзеляжа и на нижние поверхности крыла, вокруг фюзеляжа нанесена полоса желтого цвета. Звезды на вертикальном оперении не закрашены. Верх – оливково-зелен ый/черный, низ – светло-голубой.


Ил-4

Ил-4 во временной зимней окраске, зима 1942 – 1943 г. Тикая окраска наносились на самолеты выпуска иркутского ГАЗ-39 прямо на заводе.


Ил-4

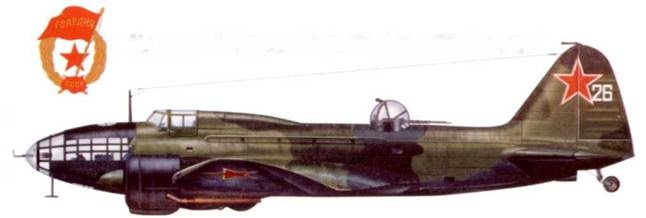

Ил-4 постройки 1944 г. в стандартной окраске второй половины войны. Верх – средне-зеленый/темно- зеленый, низ – черный. Самолет из гвардейского авиационного полка. Задняя часть фюзеляжа усилена накладными полосами.


Ил-4

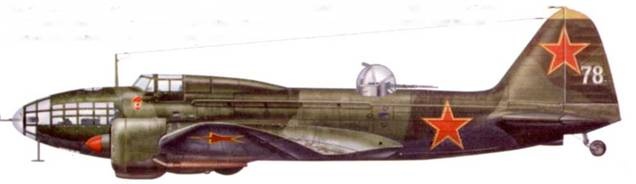

Ил-4 выпуска 1944 г. Верх – черный/средне-зеленый/темно-зеленый, низ – черный. Звезды нанесены на вертикальное оперение и на нижние поверхности крыла.
