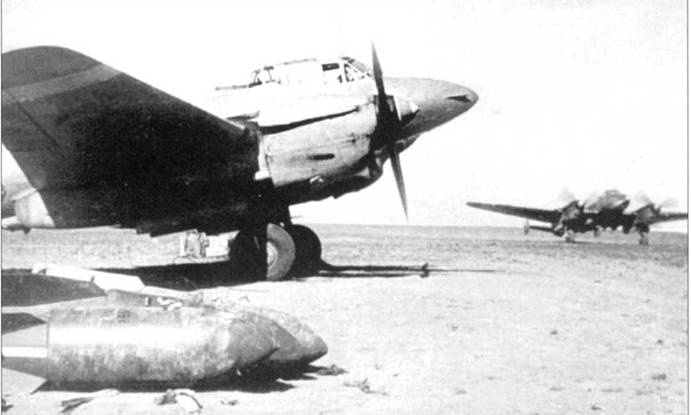

Пара Пе-2 попала в кадр на степном полевом аэродроме. На переднем плане – 250-кг авиабомбы ФАБ-250. На нижней поверхности плоскости крыла «пешки» видна светлая полоса, вероятно желтого цвети. Кок винта окрашен в желтый (передняя часть), красный, белый и черный цвета.


Пе-2

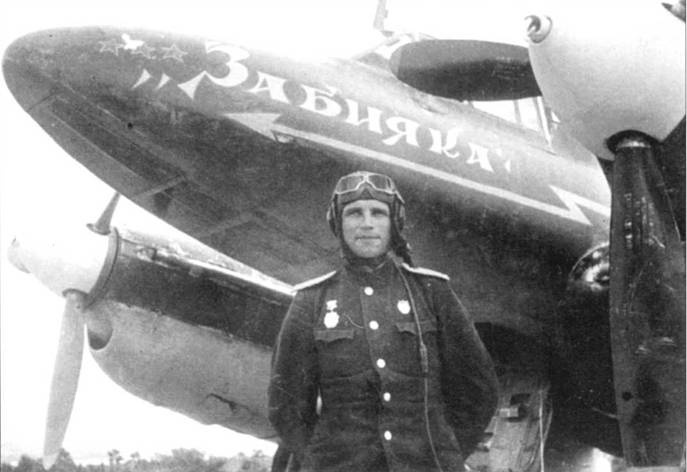

Летчик авиации военно-морского флота позирует на фоне именного Пе-2 205-й производственной серии. Три звездочки – отметки о сбитых немецких самолетах. Надпись «Забияка» – белого цвета, молния – желтого. В некоторых западных изданиях сей снимок сопровождает забавный текст: «Карitan Забияка стоит возле носовой части самолета Пе-2, на фюзеляже которого написано имя офицера. Капитан Забияка награжден орденами Александра Невского и Красного Знамени». Оригинальное имя у офицера, что и говорить.


Пе-2

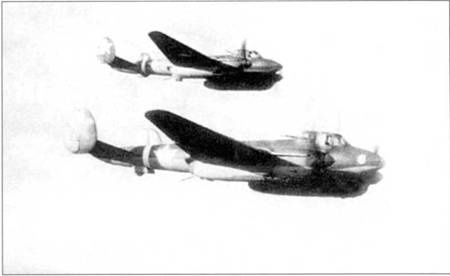

В полете над Украиной (ее, Украину то есть, на снимке к сожалению плохо видно) пара Пе-2 205-й производственной серии из 162-го гвардейского бомбардировочного авиаполка. На головном самолете изображен гвардейский знак. Вокруг фюзеляжей обоих самолетов нанесены отличительные полосы белого цвета.


Пе-2

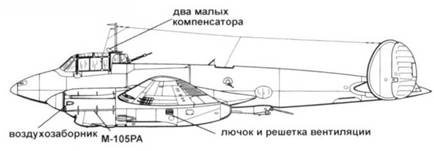

Пе-2 115-й серии


Пе-2

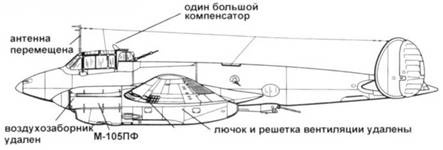

Пе-2 205-й серии


Пе-2

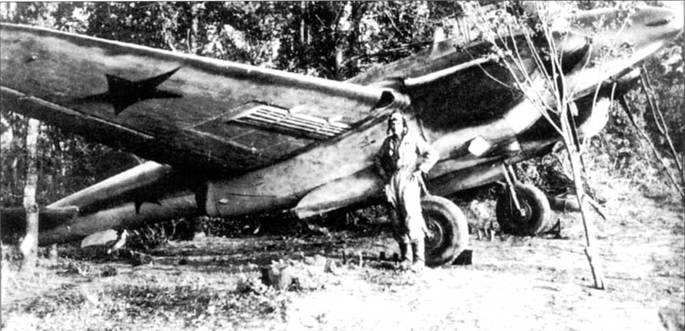

Радист позирует фотографу на фоне Пе-2 205-й производственной серии из 162-го гвардейского бомбардировочного авиаполка, лето 1943 г. Самолет замаскирован срубленными деревьями на стоянке полевого аэродрома. Обратите внимание – оливково-зеленая окраска целиком покрывает носок крыла и частично заходит па его нижнюю поверхность, граница цветов неровная. Красные звезды нанесены без белой окантовки, что для середины 1943 г, весьма необычно.


В натурной аэродинамической трубе Т- 101 в ЦАГИ тщательно продули обычный серийный Пе-2. По результатам продувок специалисты ЦАГИ выдали рекомендации конструкторам. Часть этих рекомендаций была реализована на самолетах Пе-2 205-й производственной серии.

С целью снижения лобовою сопротивления в значительной степени была изменена форма носовых частей мотогондол. В частности ликвидированы воздухозаборники по бортам мотогондол, а вместо них сделан один центральный воздухозаборник ниже воздушного винта. В задней части мотогондол ликвидировали воздухозаборники и лючки. Тяги приводов тормозных решеток заключили в профилированные обтекатели. Наконец два аэродинамических компенсатора на крыше турели ВУБ-1 заменили одним. Улучшения в аэродинамике и установка двигателей М-105ПФ позволили поднять максимальную скорость Пе-2 205- й серии до 521 км/ч на высоте 3700 м.
