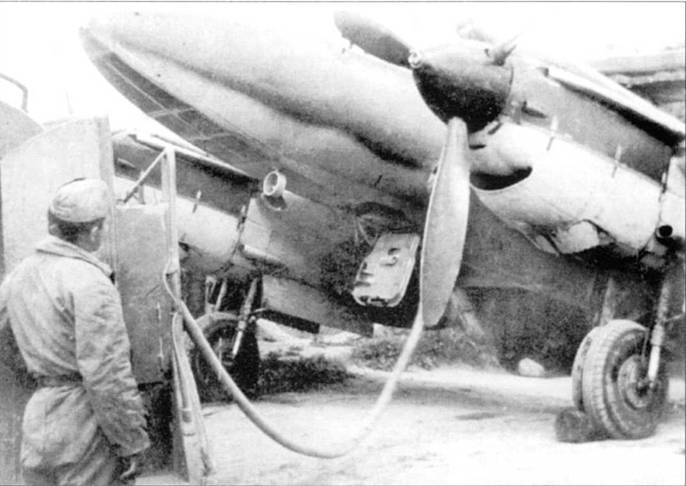

Заправка горючим Пе-2 115-й производственной серии из 34-го гвардейского бомбардировочного авиационного полка, 1943 г. Емкость одного фюзеляжного и четырех крыльевых топливных баков «пешек» 115-й серии составляла 1484 л. обратите внимание на рамочную антенну радиополукомпаса РПК-10 под носовой частью фюзеляжа. Люк доступа в кабину открыт.

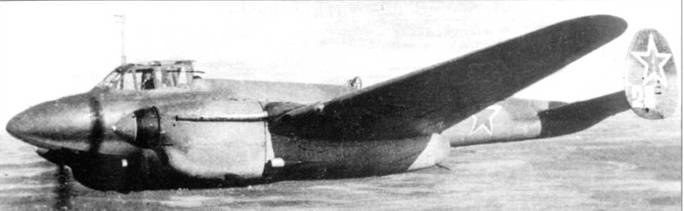

Взлетает Пе-2 205-й производственной серии (белый «23»), хвостовое колесо уже оторвалось от земли. Самолет принадлежит одному из бомбардировочных авиаполков 16-й воздушной армии. На вертикальное оперение нанесены две горизонтальные полосы желтого цвета.

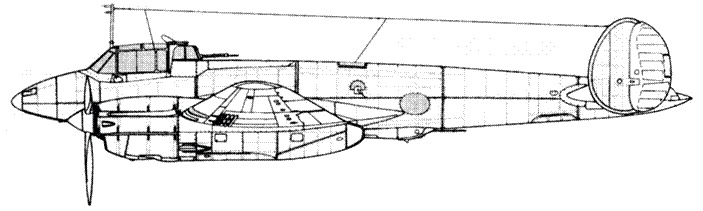

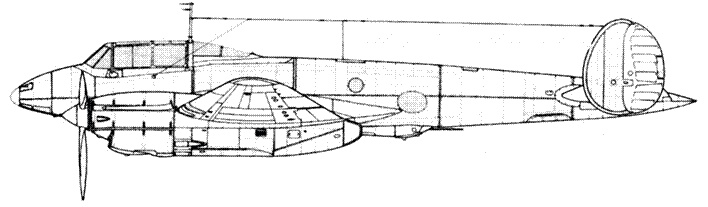

Пе-2 205-й серии
В начале 1942 г. инженеры ГАЗ № 22 начали работы по улучшению аэродинамики самолета Пе-2. Работы велись в тесном взаимодействии с ЦАГИ. В июне 1941 г. «пешки» 1-й производственной серии развивали максимальную скорость в 540 км/ч на высоте 5000 м, не уступая по этому показателю немецкому истребители Bf.109E. Скорость Bf. 109Е-3 на высоте 6000 м составляла 540,7 км/ч. В дальнейшем, максимальная скорость мессершмитта росла, а у «пешки» этот показатель падал. Дополнительная масса бронезащиты, турели крупнокалиберного пулемета, деревянной части фюзеляжа в сочетании с падением квалификации рабочих негативно отразилась на летных характеристиках бомбардировщика.
Пе-2 95-й производственной серии выпуска лета 1942 г. развивал максимальную скорость 488 км/ч, на 142 км/ч меньше, чем Bf. 109G-6. Последний на высоте 6600 м разгонялся до 630 км/ч.
Параллельно с улучшением аэродинамики самолета велись работы по увеличению мощности двигателя. На Пе-2 179-й серии поставили моторы М-105ПФ мощностью но 1210 л.с. Двигатель М-105ПФ разрабатывался для истребителей и был оптимизирован для работы на малых и средних высотах, где на Восточном фронте в основном и велась воздушная война. Мощность двигателя начинала падать с высоты 2700 м. Тем не менее, установка на Пе-2 моторов М-105ПФ привела к росту максимальной скорости на уровне моря примерно на 25 км/ч.
Пе-2 205-й производственной серии с бортовым номером «28» белого цвети в полете. Стрелок-радист высунул голову из верхнего фюзеляжного люка. Он не столько позирует фотографу, сколько осматривает воздушное пространство в поисках вражеских истребителей. А аэродинамика мотогондол самолетов 205-й серии была улучшена за счет отказа от боковых воздухозаборников.
Экипаж Пе-2 205-й производственной серии из 40-го гвардейского бомбардировочного авиационного полка Черноморского флота, 1945 г. На борту в носовой части фюзеляжа изображен гвардейский знак. Надпись «За Великого Сталина» выполнена белой краской. Такие надписи были сделаны на нескольких «пешках» из 40-го полка.

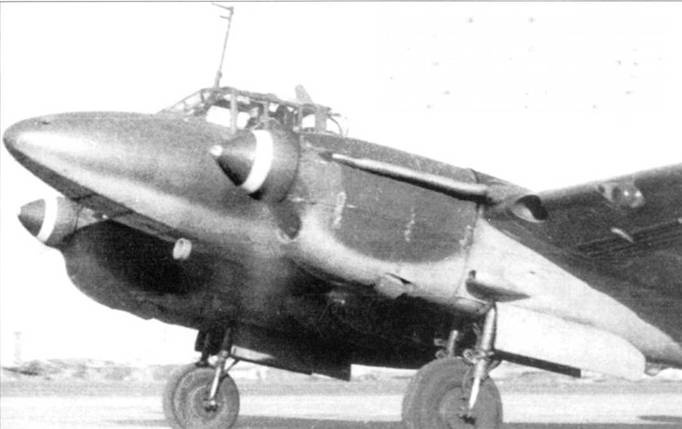

Прогрев двигателей перед взлетом на Пе-2 205-й производствен пой серии из 16-й воздушной армии. Коки воздушных винтов окрашены в черный (передняя часть), белый и красный цвета. В носке крыла левой плоскости видна посадочная фара. 16-я воздушная армия прошла с боями от Сталинграда до Берлина и задержалась в Германии вплоть до начала 90-х годов.
Пе-2 18-й серии
Пе-2 1-й серии
Пе-2 359-й серии
Пе-2 359-й серии
Пе-2 83-й серии
Пе-2 105-й серии
Пе-2ФТ
Пе-2 110-й серии
Пе-2 205-й серии
Пе-2 359-й серии
Пе-2 М-82
Пе-2Р на базе 105-й серии
Пе-2Р на базе 110-й серии
Пе-3 серийный
Пе-3 доработанный
УПе-2
Пе-3
Пе-3
Пе-2И завода №22
Опытный Пе-3бис, завод №22, 1941 г.
Серийный Пе-3бис, завод №39, 1942 г.
Серийный Пе-3бис, завод №22, 1944 г.
