Летные характеристики:
скорость максимальная 450 км/ч на высоте 4100 м
потолок практический 9300 м
дальность полета 1600 км
Экипаж три человека
Туполев СБ-2-М-103
Впервые двигатели М-103 мощностью 960 л.с. конструкции инженера Климова были установлены на бомбардировщик СБ в сентябре 1937 г. Самолет получил незатейливое наименование «СБ-2 с моторами М-103». Двигатели – единственное отличие от СБ-2-М-100А.
Взлетная мощность М-103 была на добрых сто лошадей больше, чем у М- 100А. Оба двигателя имели одинаковые размеры, поэтому конструкция планера не требовала серьезных изменения под установку новых моторов. М-103 весил 500 кг, на 20 кг больше, чем М-100А. Работал М- 103 на бензине с октановым числом 92, в то время как М-100А сосал бензин с октановым числом 85.
Несколько СБ-2-М-103 изготовили с маслорадиаторами по типу маслорадиаторов СБ-2 с моторами М-100А, в том числе машины 1/83 и 2/83 – 1-й и 2-й самолеты 83-й производственной серии постройки завода № 22.
На нижней поверхности крыла монтировались два держателя ДЕР-19. На каждый пилон можно было подвесить груз массой до 500 кг. В бомбоотсеке подвешивались бомбы общей массой до 600 кг. Таким образом, суммарная масса бомбовой нагрузки достигла на СБ-2-М-103 1600 кг. Первый СБ-2 с моторами М-103 (1/83) испытывался с 27 июля по 19 сентября 1938 г. По результатам испытаний военные потребовали увеличить массу бомбовой нагрузки и емкость внутренних топливных баков. На втором СБ-2 с моторами М-103 (2/83) установили дополнительно два топливных бака емкостью по 368 л на внешних держателях ДЕР-19. Испытания самолет проходил с 20 сентября по 8 октября 1938 г. Дополнительные 736 л бензина увеличили дальность полета на 300 км.
Под центроплан первого прототипа СБ-2 с моторами М-103 подвешен выливной авиационный прибор ВАП-500. Контейнер вмещал 315 литров жидкого отравляющего вещества. Испытания ВАП на СБ проводились в июле – сентябре 1938 г. Накануне войны в СССР на складах хранилось большое количество АВ и контейнеров ВАП, но в боевых условиях ССССР ни разу не использовал химическое оружие.

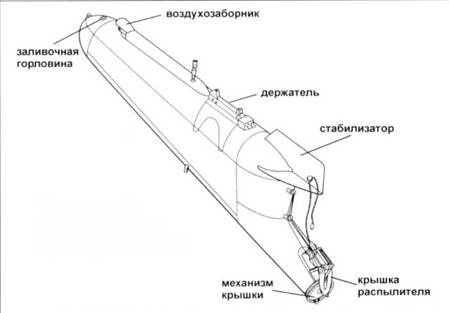

Выливной авиационный прибор ВАП-500

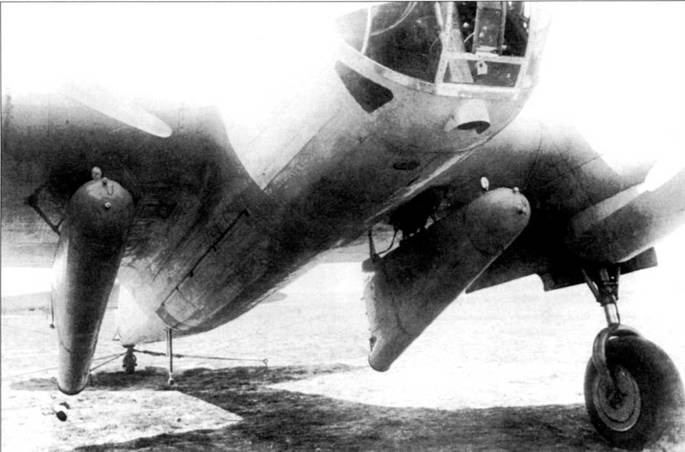

СБ-2-М-103 с выливными авиационными приборами ВАП-500
Армия царской России понесла в годы Первой мировой войны тяжелейшие потери от примененного тевтонами химического оружия, самые тяжелые среди армий стран Антанты. Германское химическое оружие вывело из строя убитыми и ранеными более 500 000 солдат и офицеров русской армии. В Гражданскую войну 1918 – 1920 г.г. газы использовали белогвардейцы.
В 1924 г. в Красной Армии было создано управление химического оружия, которое стало заниматься вопросами разработки и применения отравляющих веществ. Через четыре года в Советский Сою прибыло примерно 30 германских специалистов-химиков для работы на особом заводе, расположенном в Вольске, Саратовская область. Здесь находился так называемый объект «Томка», на котором рука об руку трудились германские и советские военные химики. Данные работы позволили Советскому Союзу начать в середине 30-х годов массовое производство боевых отравляющих веществ. Крупные заводы по их выпуску были построены в Куйбышеве (Самара) и в Караганде. Параллельно ВВС разрабатывали контейнеры, обеспечивавшие использование боевых ОВ с самолетов.

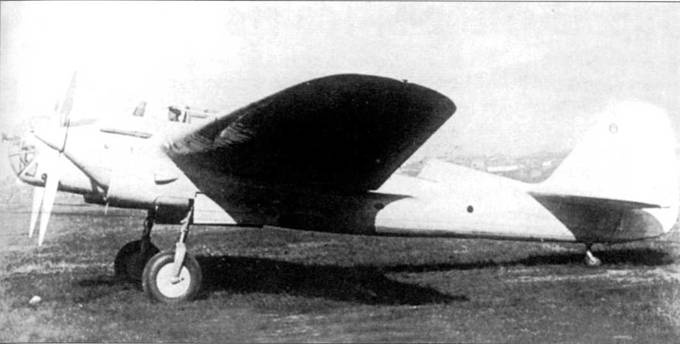

Первый прототип СБ-бис-3. Посадочная фара и мачта радиоантенны не установлены. В носках крыла снаружи могондол устроены воздухозаборники маслорадиаторов двигателей. Увеличены коки винтов, изменены обводы капотов двигателей. Опознавательные знаки на СБ-бис-3 не наносились.

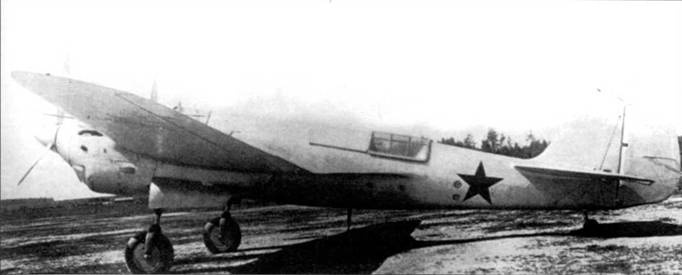

На первом прототипе радиооборудование не ставилось, зато радиостанция имелась на втором прототипе СБ-бис-3. В бортах задней части фюзеляжа второго прототипа имелось по два расположенных вертикально круглых иллюминатора. Опознавательные знаки нанесены на верхние и нижние поверхности крыли, на борта фюзеляжа.
Испытания выливного авиационною прибора на СВ (СБ-2-М-103, 1/83) проводились с 27 июля по 19 сентября 1938 г. В ходе испытаний определялась пригодность бомбардировщика в качестве носителя химического оружия. На пилоне ДЕР-19 подвешивались контейнеры ВАП-500 двух типов. Командование РКККА считало химическое оружие очень эффективным и архиперспективным средством ведения войны. Пока в СССР испытывались контейнеры ВАП-500, японцы применили химическое и бактериологическое оружие в Китае.
Емкость контейнера ВАП-500 составляла 315 литров газа. Контейнер длиной 2650 мм в пустом виде весил 495 кг. Газ распылялся из контейнера за три – девять секунд. Открывался контейнер механически или пиротехнически с использованием штатного бомбосбрасывателя ЕСБР-2. При необходимости ВГ1-500 мог быть сброшен в полете.
Первоначальные испытания СБ с выливными авиационными приборами, которые проводились в Кратово, показали, что технических проблем для использования химического оружия с самолета нет. Дальнейшие испытания подтвердили возможность использования приборов ВАП на самолете СБ. Вскоре после окончания испытания контейнеры ВАП-500 были запущены в массовое производство. Контейнеры полностью делали из алюминия.
Накануне войны СССР имел большие запасы боевых отравляющих веществ и выливных авиационных приборов ВАП-500, которые хранились на различных аэродромах. Некоторое количество контейнеров и определенный запасец ОВ немцам удалось захватить в ходе стремительного продвижения в глубь территории Советского Союза. СССР ни разу за всю войну не использовал химическое оружие. В свою очередь, химическое оружие не использовала и Германия, по крайней мере – на фронте. Видимо, на сей счет существовала определенная договоренность, которая соблюдалась очень строго. В конце 1936 г. доктор Шредер разработал новое отравляющее вещество – табун, первый в мире газ нервно-паралитического действия. На секретном заводе под Бреслау концерн ИГ Фарбениндустри изготовил более 13 ООО тонн табуна. Красная Армия захватила завод в январе 1945 г. Также войсками Красной Армии были оккупированы территории, на которых находились небольшие заводы по выпуску газов зарин и зоман. Полученная информация была использована Советским Союзом для разработки боевых отравляющих веществ нервно-паралитического действия в послевоенные годы ри необходимости ВП-500 мог быть сброшен в полете.

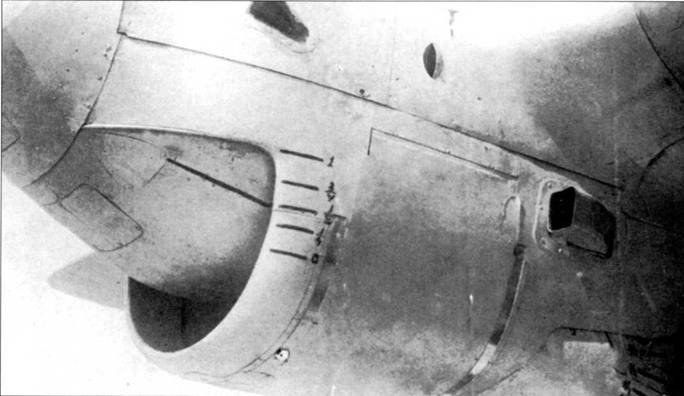

Крупный план передней части мотогондолы самолета СБ-бис-3. Сечение туннельного воздухозаборника водорадиатора на серийных СБ-2 с моторами М-103 было увеличено. Небольшой дополнительный воздухозаборник установлен на мотогондоле прототипа с разворотом вверх, на серийных бомбардировщиках он стоял параллельно линии раскроя обшивки.
