В результате их усилий появился гидросамолет радикально новой конструкции, настолько уникальной, что 31 июля 1934 года американское Бюро Патентов выдало на нее Лэддону авторское свидетельство за номером 92912. Рассмотрев предварительные предложения, 28 октября 1933 года ВМС США заключили с Консолидейтед контракт на дальнейшую разработку проекта и постройку одного прототипа летающей лодки, которая получила обозначение XP3Y-1 и стала очередным шагом к созданию «Каталины».
Основным конкурентом Консолидейтед в конкурсе на создание патрульного самолета для флота была фирма Дуглас, имевшая репутацию разработчика и производителя удачных многомоторных машин, предложившая ВМС свой проект XP3D-1. За пять месяцев до подписания контракта между флотом и Консолидейтед, 20 мая 1933 года, Дуглас получила заказ на постройку одного прототипа. Но ее проект не был совершенно новой разработкой и, соответственно, не мог похвастать столь передовой конструкцией, как машина Консолидейтед. Дуглас XP3D представлял собой усовершенствованный вариант бомбардировщика-амфибии YB-11, разрабатывавшегося фирмой для армии, который многократно дорабатывался, дважды менял название (YO-44 и YOA-5), но в серию так и не пошел. По своей конструкции – моноплан с высокорасположенным крылом, над которым в гондолах размещались моторы Пратт Уитни R-1830 – он напоминал гражданскую летающую лодку «Долфин» (Dolphin – дельфин) и вспомогательные машины серии RD, использовавшиеся флотом. По размерам XP3D был немного меньше XP3Y, значительно уступая последнему по скорости, скороподъемности и дальности полета. Дуглас подняла свою новую машину в воздух 6 февраля 1935 года, на месяц раньше, чем ХРЗY Консолидейтед.
Консолидейтед XP3Y имел отличную аэродинамику. Убирающиеся вспомогательные поплавки становились законцовками крыла, выполненного по схеме парасоль – оно было установлено на пилоне над фюзеляжем и имело по паре дополнительных подкосов с каждой стороны. Силовой набор крыла был выполнен из алюминиевых сплавов, так же, как и обшивка от передней кромки до заднего лонжерона. Остальная часть крыла и элероны были обтянуты пологном. Стабилизатор свободнонесущего горизонтального оперения имел металлическую обшивку, а руль высоты – полотняную. Аналогичной была и конструкция вертикального оперения: обшитый металлом киль и полотняная обшивка на руле направления. Все рулевые поверхности были оснащены триммерами.
Оборонительное вооружение состояло из 7,6-мм пулемета Браунинг в носовой стрелковой установке, огонь из которого вел бомбардир, и по одному 7,6-мм или 12,7-мм пулемету в бортовых стрелковых установках, располагавшихся за пилоном крыла. Наступательное вооружение могло состоять из бомб калибром от 45 до 453 кг или авиационных торпед, подвешивающихся на подкрыльевых держателях, расположенных с внешней стороны от подкосов. В носовой части, за специальным окном, закрывавшемся шторкой-жалюзи, размещался бомбардировочный прицел Норден Mk. XV. Корпус лодки был разделен переборками на пять водонепроницаемых отсеков, обеспечивающих плавучесть машины в случае повреждений. Сообщение между отсеками осуществлялось через герметичные люки. Экипаж самолета включал стрелка-бомбардира, двух пилотов, штурмана, радиста, бортинженера и двух стрелков. Машина имела камбуз и койки, позволявшие обеспечивать комфортные условия экипажу при продолжительном патрулировании или нахождении на передовых базах.
XP3Y (как и XP3D) был оснащен новыми моторами Пратт Уитни R-1830-58 «Твин Уосп», мощностью по 825 л.с., установленными в гондолах на передней кромке крыла и закрытых капотами NACA с регулируемыми створками. Использовались трехлопастные винты изменяемого uiara Гамильтон Стандарт с постоянной скоростью вращения. Постройка новой летающей лодки на заводе Консолидейтед в Буффало началась в конце 1933 года, продолжалась весь 1934 год и завершилась в начале 1935 года. Чтобы избежать возможных задержек, связанных с появлением льда на реке Ниагара, решили сразу отправить XP3Y по железной дороге на базу Норфолк, где провести сборку и наземные и летные испытания.

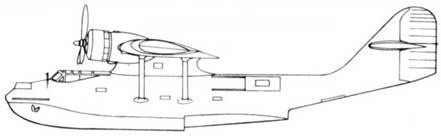

XP3Y-1 первоначальный вариант киля
XP3Y-1 первая модификация киля
XP3Y-1 окончательный вариант

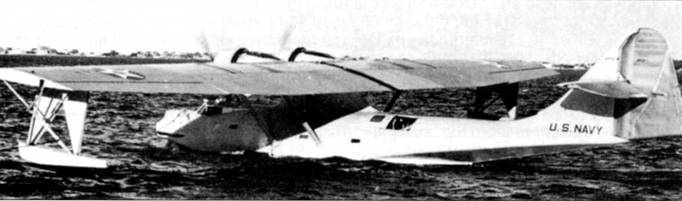

Установка руля направления с увеличенной хордой, проведенная в ходе летных испытаний, оказалась неудачной и не решила проблем с устойчивостью и управляемостью, а даже усугубила их на взлетных режимах.
Летные испытания XP3Y
Прототип XP3Y прибыл в Норфолк в начале марта 1935 года и к середине месяца был собран и успешно прошел все наземные проверки. 21 марта летчик-испыгатель Консолидейтед Билл Уитли поднял новую машину в первый полет, который завершился без происшествий. В ходе последовавших испытательных полетов проблем не было и уже 28 марта XP3Y доставили в испытательный центр флота на базе Анакоста для проведения предварительных войсковых испытаний. В их ходе возникали незначительные проблемы, но они не оказали существенного влияния на ход тестирования. В апреле провели отстрел оружия, а в мае машину вернули в Норфолк. При посадке 13 мая самолет получил незначительные повреждения, которые удалось быстро исправить, и испытания продолжались.
В ходе испытательных полетов был выявлен ряд проблем с устойчивостью и управляемостью машины, что потребовало внести в конструкцию доработки. Результаты испытаний на бомбометание, проведенных в мае – июне, оказались неудовлетворительными из-за плохой курсовой устойчивости и значительных нагрузок на руле направления. Пытались увеличить площадь руля, но эго привело к еще большему возрастанию потребных управляющих усилий, и конструкцию снова переделали.
В июле XP3Y был возвращен в Норфолк для продолжения летных испытаний, во время которых, 27 июля, самолет получил пробоину при посадке. Водонепроницаемые переборки спасли машину от затопления и ее отбуксировали на базу для ремонта.

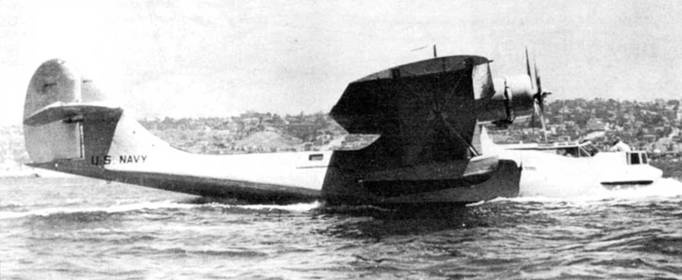

XP3Y-I в Сан-Диего с последним, третьим, вариантом руля направления. Он, а также удлиненный корпус лодки, позволили решить проблемы с устойчивостью и управляемостью самолета как в воздухе, так и на воде.

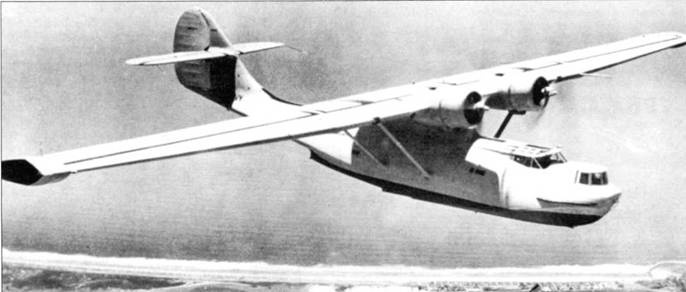

Прототип XP3Y после проведения всех доработок с новым рулем, удлиненным корпусом и носовой турелью новой конструкции. В мае 1935 года самолет переименовали в ХPBY-1, но на руле еще видны старые обозначения.
| |
Реальные |
Требуемые в техническом задании |
| Максимальная скорость (км/ч) |
274 |
255 |
| Скорость сваливания (км/ч) |
93,3 |
96.5 |
| Потолок (м) |
5 670 |
4 572 |
| Время разбега (с) |
22 |
60 |
| Масса пустого (кг) |
5 700 |
5 917 |
