PBY-5
«Каталина» I и II
Поставки заказанных Британией в 1939 году 106 летающих лодок Модель 28-5 начались в ноябре 1940 года. Получившие название «Каталина» I или II, в зависимости от незначительных различий в установленном оборудовании, эти самолеты перегонялись через территорию США гражданскими пилотами авиакомпании Америкэн Экспорт Эйрлайнз, а затем следовали на Бермуды, где британские экипажи готовили их к перелету в Англию. Первыми получили «Каталины» 209-я и 240-я эскадрильи британского Берегового Командования. Группа из шестнадцати опытных пилотов ВМС США, имевших большой налет на PBY, помогала своим английским коллегам осваивать новые машины. «Каталина» WQ-Z из 209-й эскадрильи, вторым пилотом которой был американец энсин J1.T. Смит, обнаружила немецкий линкор «Бисмарк» во время его прорыва в Северную Атлантику в мае 1941 года.
В 1940 и 1941 годах Консолидейтед получила значительные дополнительные заказы на свой, внезапно ставший популярным (и единственный доступный), морской патрульный самолет. Австралия заказала 18 «Каталин» I. Канада закупила 36 летающих лодок, получивших обозначение Canso, голландцы заказали 36 машин для своих сил в Ост-Индии, а 30 заказанных Францией «Каталин» после ее оккупации приобрела Великобритания. «Каталины» на экспорт выпускались Консолидейтед на той же сборочной линии, что и самолеты для ВМС США, и по конструкции не отличались от своих американских собратьев, за исключением оборудования (радиостанций, вооружения, средств спасения и т.п.), устанавливавшегося в соответствии с требованиями покупателей.

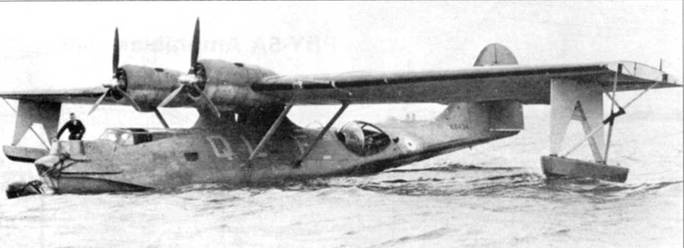

«Катталина» I с серийным номером W 8434 – последний самолет из первой партии по британскому контракту, поставлен в августе 1942 года.
В 1943-44 годах семь «Каталин» RAF использовались авиакомпанией Куантас Эйруэйз (Quantas Airways) на, наверное, одной из самых протяженных регулярных авиалиний – с Цейлона в австралийский город Перт. Летающие лодки покрывали это расстояние за 27 – 30 часов.

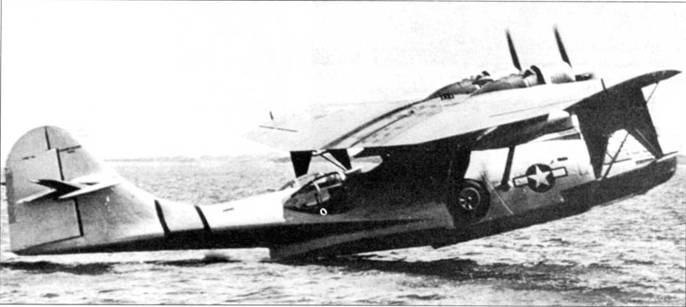

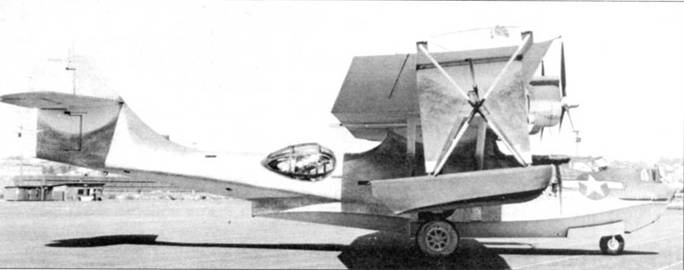

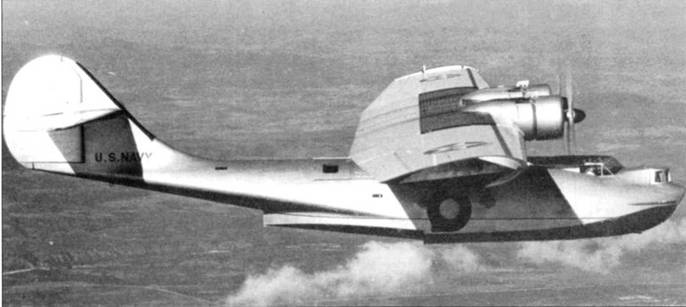

Последний серийный PBY-4, BuNo 1245, был оснащен трехстоечным шасси и получил новое обозначение ХРВY-5A, стае прототипом для будущих амфибий. За исключением шасси эта машина по конструкции не отличалась от обычных PBY-4.

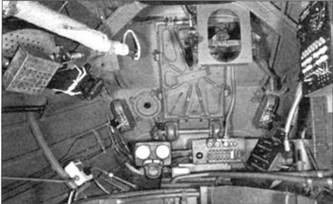

Кабина бомбардира.

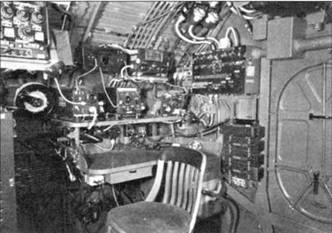

Место радиста

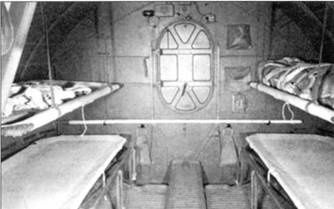

Бытовой отсек, вид против полета. Люк ведет в кабину стрелков.

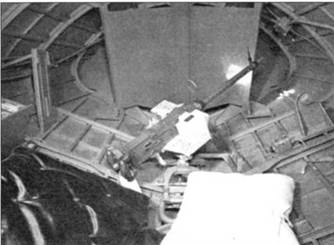

Отсек хвостового стрелка
Передняя стоика шасси амфибии убиралась в герметичный отсек в носовой части фюзеляжа. PBY-5А на снимке несет камуфляж из цветов Blue Gray и Light Gray, использовавшийся в начале воины.
Амфибия «Каталина» PBY-5A
Весной 1939 года последний серийный PBY-4, BuNo 1245, был переделан в амфибию с убирающимся трехколесным шасси. Передняя стойка шасси убиралась в носовую часть фюзеляжа, а основные стойки – в ниши по бортам фюзеляжа, располагавшиеся между подкосами крыла. Масса пустой машины увеличилась приблизительно на 1000 кг. Получивший обозначение XPBY-5A прототип первый раз поднялся в воздух 22 ноября 1939 года. Оценив возросшие эксплуатационные возможности самолета, ВМС США изменили свой контракт от 20 декабря 1939 года, заказав 33 машины в варианте амфибии PBY-5A. Другие страны немедленно последовали этому примеру, изменив свои заказы так, чтобы часть самолетов поставлялась в модификации PBY-5A. 25 ноября 1940 года ВМС США заказали дополнительно 134 PBY-5A, а контракты на еще 30 и 22 машины последовали в нюне и октябре 1941 года соответственно.
В 1940 году канадское отделение фирмы Боинг, авиазавод которого располагался в Ванкувере, получило лицензию на выпуск PBY. Первые пятьдесят пять машин были амфибиями Canso А, собранными из деталей поставленных Консолидейтед.

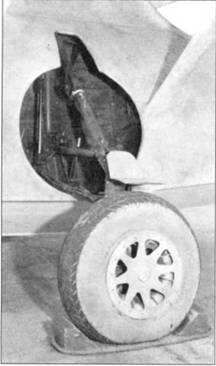

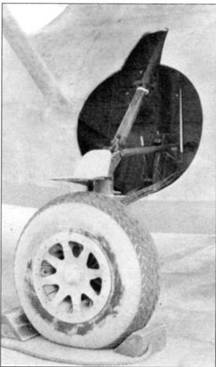

Правая основная стойка шасси.
Левая основная стойка шасси.
Летающая лодка PBY-5
Амфибия PBY-5A

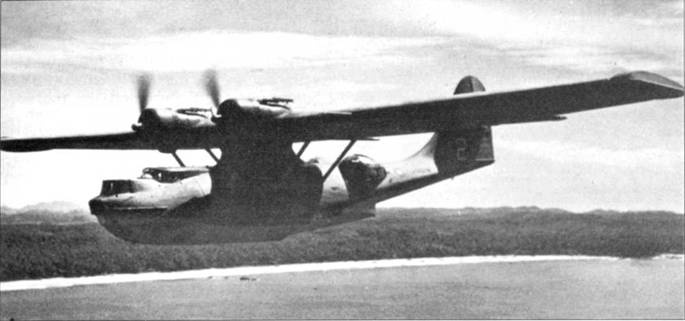

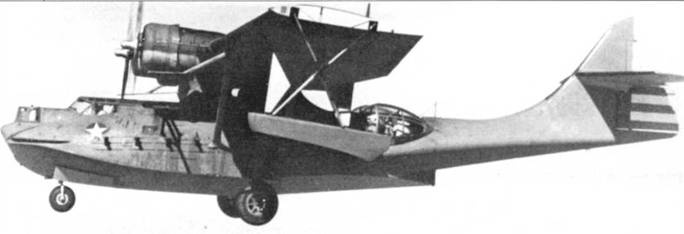

При посадке в открытом море самолет выводился на режим близкий к сваливанию, что хорошо видно на этом снимке PBY-5 А.

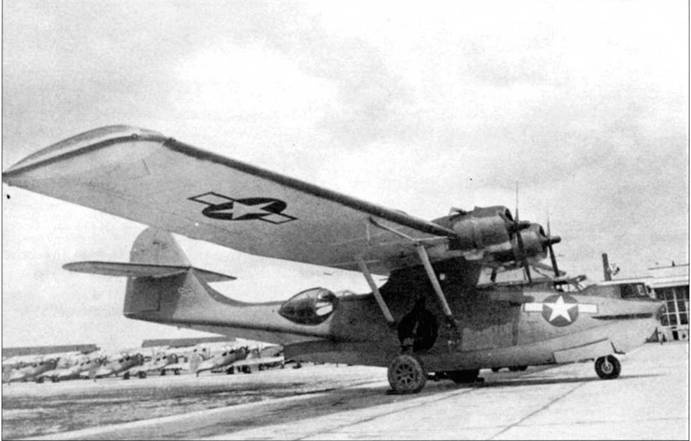

PBY-5A, BuNo 46572, в трехцветном камуфляже in tricolor camouflage. Труба под крылом, с внутренней стороны от подкоса – сливная магистраль правого топливного бака.
Подкрыльевые директора ыс антенны радара появились на PBY в 1943 году. Двигатели самолета оснащены пламегасителями, Нью- Орлеан, 1944 год.

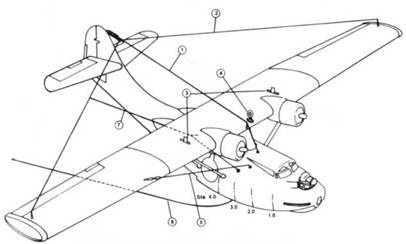

Размещение радиоантенн
1 и 2 – высокочастотные антенны, 3 – антенны радиовысотомера (после 1943), 4 – антенна радиопеленгатора ( RDF), 5 – антенна MHF, 6 – антенна HF-CW, 7 – ввод антенны

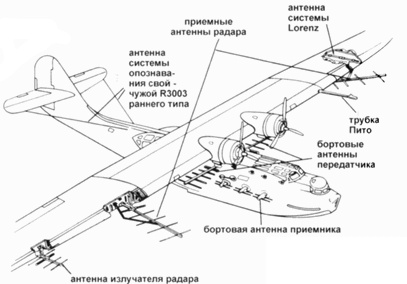

Расположение антенн радара
