Fieseler Storch
Введение
Fieseler Storch

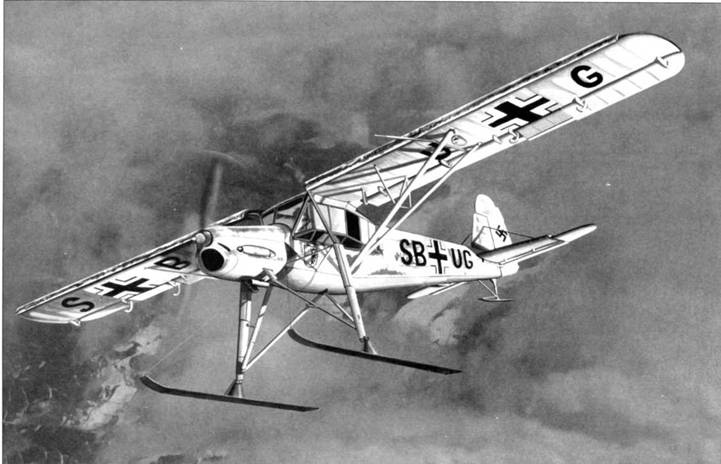

Fi 156C-3, использовавшийся I/JG 54 «Grunehertz» в качестве курьерского самолета. Восточный Фронт, зима 1941 – 1942 года.


Fieseler Storch

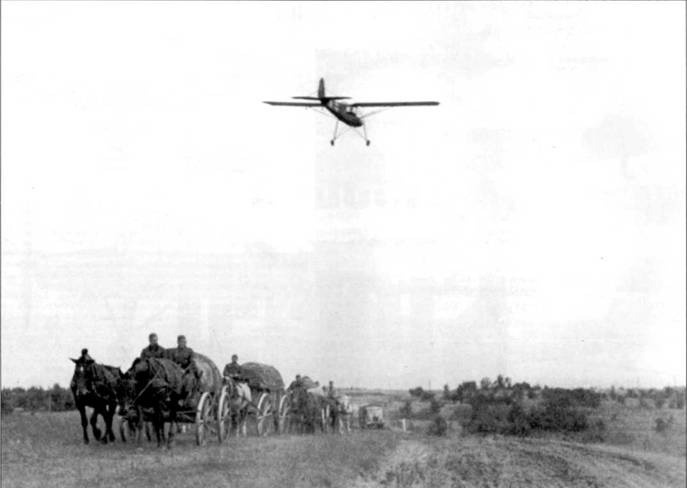

Везде, где войска Вермахта можно было найти на земле, «Шторьх» можно было найти в воздухе.


Физелер Fi-156 «Шторьх» в период Второй мировой войны был основным немецким легким многоцелевым самолетом. Известный английский историк авиации Уильям Грин так описал Физелер Fi 156 «Шторьх» (Storch- аист): «…непритязательный, несколько причудливый подкосный моноплан с развитой механизацией крыла, с просто бросающимся в глаза «консерватизмом» внешнего вида и с торчащими длинными стойками шасси, призваными гасить большие вертикальные скорости при посадке, тем не менее, пожалуй, наиболее полно удовлетворял задачам связного армейского и легкого разведывательного самолёта середины тридцатых годов».

Разработанный Генрихом Физелером, асом Первой Мировой войны (22 победы), и его главным конструктором Рейнхольдом Мевесом, которые специализировались в создании самолётов укороченного взлёта и посадки (УКВР), Физелер Fi 156 «Шторьх» был обречён стать одним из самых удачных самолётов такого типа, успешно справлявшегося со своими задачами. Снова, цитируя Уильяма Грина: «… говорили, что везде, где можно было найти Вермахт, обязательно можно было найти «Шторьх».

Лёгкий фюзеляж прямоугольного сечения имел каркас из стальных труб с полотняной обшивкой. Двухлонжерное деревянное крыло было обтянуто полотном, а хвостовое оперение имело обшивку из фанеры. Вдоль всей передней кромки крыла шел алюминиевый предкрылок. Всю заднюю кромку крыла занимала посадочная механизация – внутренняя панель представляла собой щелевой закрылок, а внешняя – статически сбалансированный щелевой элерон.

«Шторьх» получил своё название за характерные стойки шасси со свечными стальными пружинами и масляными демпферами. Верхние концы стоек крепились к нижней точке пирамидальных подкосов по бортам фюзеляжа. На самолёте использовалась хвостовая опора, хотя на некоторые «Шторьхи» в конце войны устанавливали хвостовое колесо.

Трехместная кабина обеспечивала отличный обзор – боковые панели остекления из плексигласа выступали над фюзеляжем под большим углом. Верхняя центральная часть крыла, составлявшая потолок кабины, также была покрыта плексигласом, так что по круговому обзору «Шторьх» не имел себе равных.

Физелер Fi 156 был оснащён 8-цилиндровым (перевёрнутое V) мотором воздушного охлаждения Аргус As 10С взлётной мощностью 240 л.с., вращавшим деревянный винт Шварц диаметром 2,60 м с металлической передней кромкой лопастей. Максимальная скорость самолёта составляла 175 км/ч на уровне моря, крейсерская – 150 км/ч на высоте 1000 м. Запас топлива в 150 литров, размещавшийся в двух баках в ценриплане, обеспечивал дальность полёта 400 км на крейсерской скорости.

Проведённые испытания показали, что небольшой маневренный самолёт может великолепно противостоять истребителям. Последние, вооруженные фотокинопулемётами, не смогли сделать ни одного кадра «Шторьха», летевшего со скоростью 54,7 км/ч.

Темпы выпуска Fi 156 составляли 227 самолётов в 1939 году, 216 – в 1940 году, а в 1941 году почти удвоились – 430 машин. Всего Люфтваффе получила 2871 «Шторьх», небольшое количество этих самолётов было передано союзникам Германии – Болгарии, Хорватии, Финляндии, Венгрии, Италии, Румынии и Словакии – все они воевали на Восточном фронте.

Что удивительно, но «Шторьх» никогда не использовался на Восточном фронте для ночных атак, подобно советскому биплану По-2.

Рождение «Аиста»

В 1935 году Техническое бюро Министерства авиации Рейха (Technisches Amt RLM) объявило конкурс для авиаконструкторских бюро по созданию двух- или трехместного легкого курьерского самолета, предназначенного для армейской авиации.


Fieseler Storch

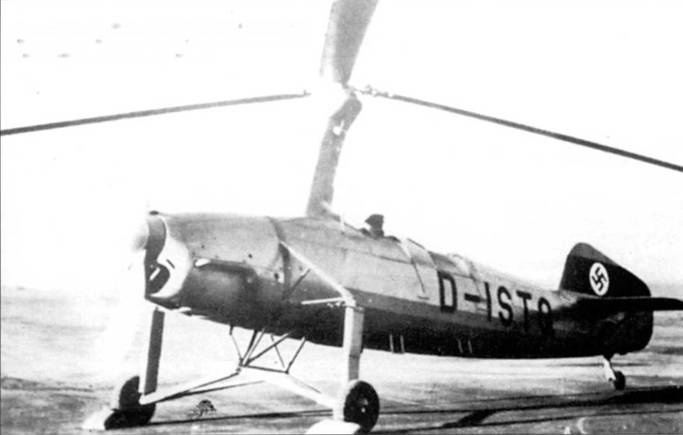

Автожир Фоке-Вульф Fw 186 (D-ISTQ) был отвергнут Министерством авиации, как слишком экзотический для использования в боевых условиях.


Fieseler Storch

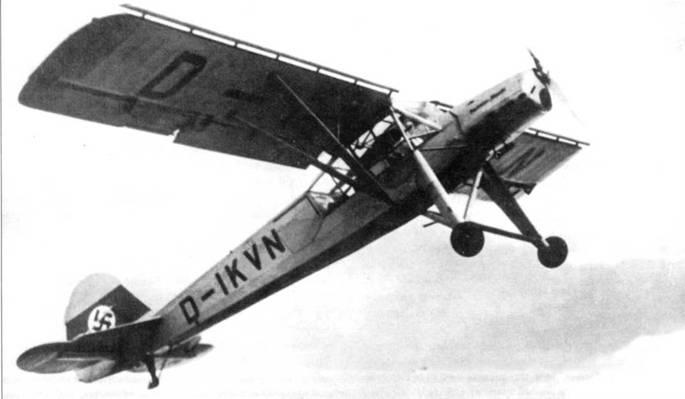

«Физелер» Fi-156Vl D-IKVN, первый прототип.


По условиям конкурса самолет также мог использоваться для проведения ближней разведки, корректировки артиллерийского огня, перевозки командного состава и курьерской связи. На самолет следовало поставить двигатель Argus As 10С или Hirth НМ 508Е, самолет должен был иметь минимальный разбег и пробег, иметь возможность взлета и посадки на неподготовленные площадки, а также минимально возможную скорость сваливания.

В конкурсе приняли участие следующие предприятия: Gerhard Fieseler Werke GmbH. Focke-Wulf Flugzeugbau GmbH6 Bayerische Flugzeugwerke AG и Flugzeugwerke Halle GmbH (позднее переименован в Siebel Flugzeugwerke Halle AG). Последняя из перечисленных фирм представила самолет Siebel Si-201 весьма необычной конструкции. Проектировщик Фридрих Фехер создал высокоплан с кабиной из стальных труб, обшитых листовым металлом. В кабине предусматривались места для пилота и наблюдателя, сидящих бок о бок. Для того времени такая схема размещения экипажа была новаторской. Кабина имела большую площадь остекления, что обеспечивало отличный обзор. Фюзеляж заканчивался хвостовой балкой из гофрированной жести. Хвостовое оперение классической схемы с металлическим каркасом и матерчатой обшивкой. Другой особенностью самолета было крыло с высокой стреловидностью передней кромки крыла (около 12 градусов), оснащенное предкрылками Хендли-пейджа, закрылками и элеронами Фаулера, причем элероны также могли играть роль закрылков. Крыло состояло из стального каркаса, обтянутого матерчатой обшивкой. Снизу крыло подпиралось двумя подпорками в форме буквы V. На крыле у задней кромки находилась мотогондола с двигателем Argus As 10. вращавшем толкающий винт.

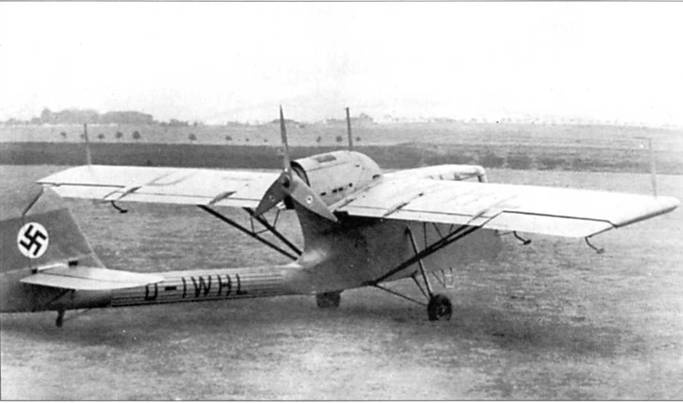

Прототип облетали 19 февраля 1938 года. Прототип Si-201 VI получил регистрацию D-IYHN. Но летные качества самолета оказались неудовлетворительными. Разбег достигал 245 м, пробег 160 м, а посадочная скорость превышала 80 км/ч. На малых скоростях самолет вел себя неустойчиво, в некоторых режимах полета наблюдался флаттер хвостового оперения. Замена двухлопастного винта трехлопастным ситуацию не спасло. Второй прототип Si-201V2 (D- IWHL) не имел большинства отмеченных недостатков, но мнение RLM уже определилось и проект свернули.


Fieseler Storch

Зибель предложила необычный самолет с толкающим винтом. Мотор Аргус располагался на задней кромке высокорасположенного крыла, а оперение монтировалось па длинной хвостовой балке.
