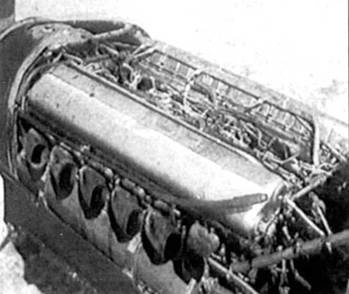

При снятом капоте обеспечивался хороший доступ к блокам цилиндров, установленных под углом 60 градусов относительно друг друга.

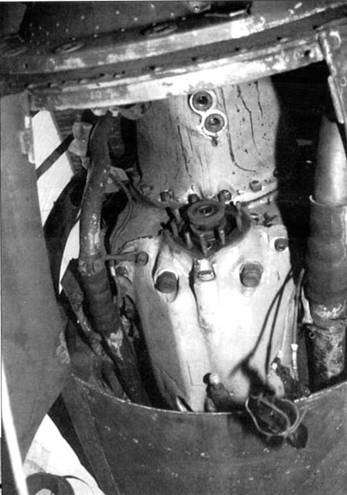

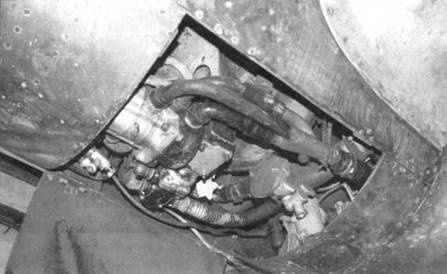

Передний нижний смотровой люк открыт. Виден картер мотора, трубы системы охлаждения и узел крепления пневмостартера, который, к сожалению, отсутствует.
Правая панель капота снята. Обратите внимание на развернутый последний выхлопной патрубок. Это было сделано, чтобы он не задевал трубчатый подкос.

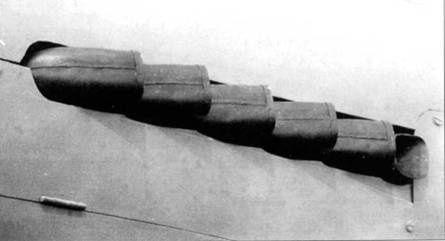

Выхлопные патрубки окруженные листами брони. Хорошо видны сварные швы.
В октябре 1944 года вышел приказ НКАП № 5590/0207 с новыми схемами камуфляжа, приписывающий использовать с января 1945 года на верхних поверхностях только два цвета – серо-голубой АМТ-11/А-ЗЗм и темно-серый АМТ-12/А-32м. Цвет нижних поверхностей не изменился. Штурмовикам была определена одна схема камуфляжа, однако, имеющиеся фотографии, свидетельствуют о том, что она либо не использовалась, либо применялась крайне ограничено.

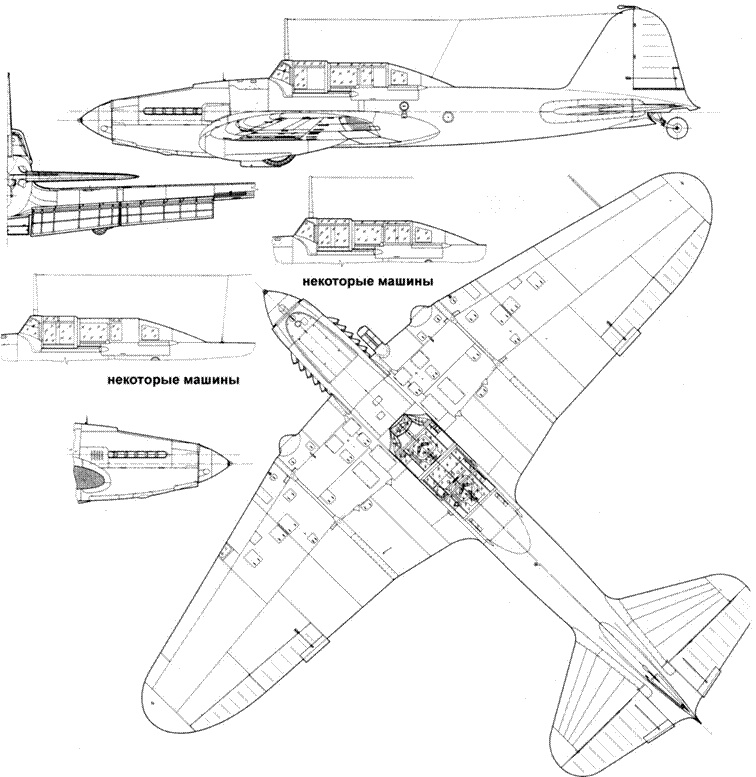

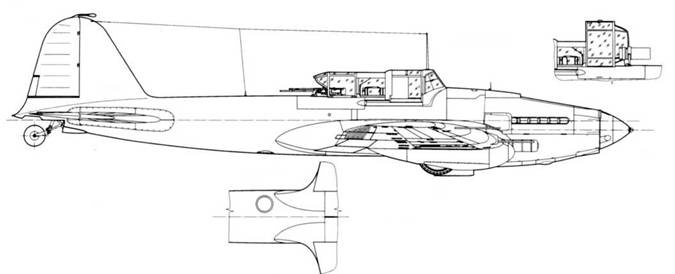

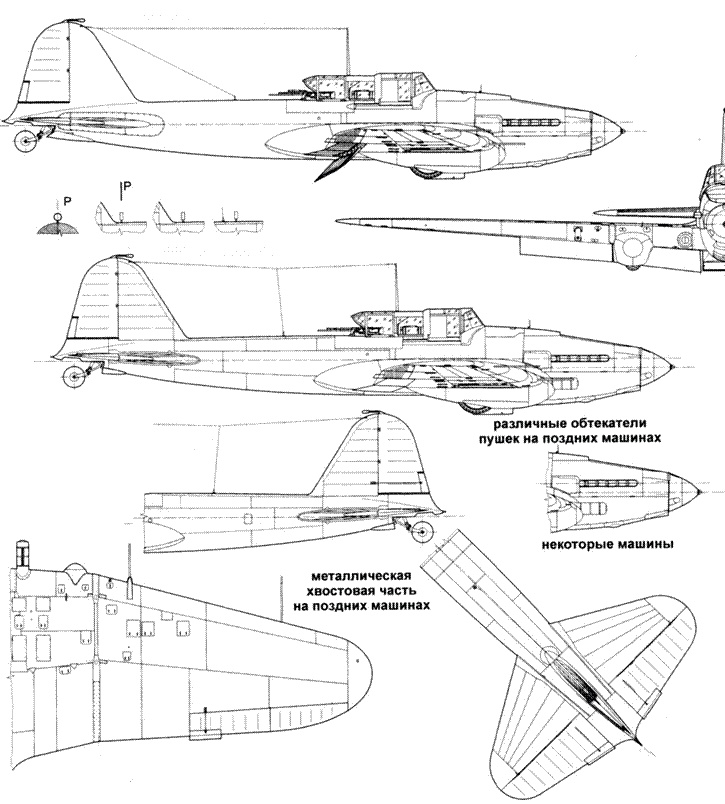

Советские Ил-2 тип 3 несли знаки национальной принадлежности в виде красных пятиконечных звезд с тонкой окантовкой белого и красного цветов в шести позициях: по бортам фюзеляжа, на обеих сторонах киля (часто звезды на руле направления) и на нижних поверхностях крыла. Размеры звезд варьировались. Двухцветные звезды, иногда называемые «Кремлевскими», иногда наносились на борта и киль самолетов Героев Советского Союза.

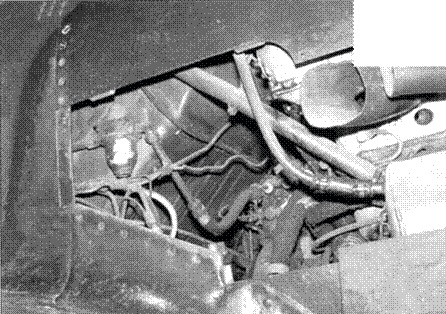

Задний смотровой люк открыт. Видны трубки системы охлаждения и маслосистемы, а также кран для слива охлаждающей жидкости.

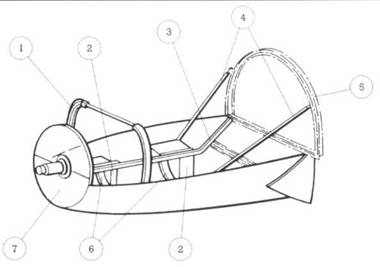

Схема подмоторной рамы: 1 – шпангоут капота, 2 – нижний кронштейн, 3 – профиль из алюминиевого сплава, 4 – трубчатые подкосы, 5 – наклонный шпангоут фюзеляжа, 6 – нижние полушпангоуты, 7 – бронеперегородка.

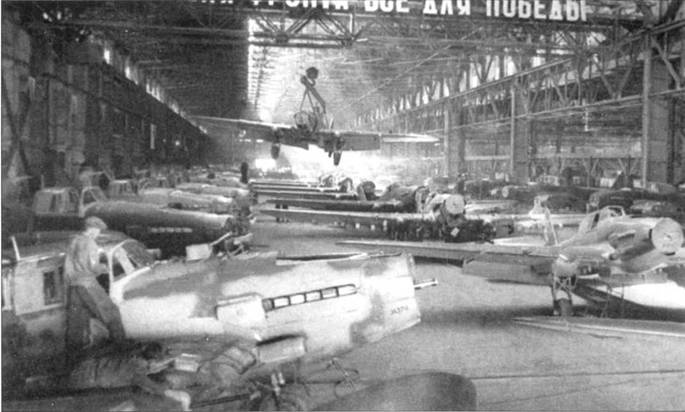

Фотография сборочной линии дает представление о гигантском количестве выпущенных штурмовиков. На пике производства, в 1943-44 годах, с конвейеров авиазаводов №№ 1, 18 и 30 сходило в среднем от 7 до 13 самолетов в день, а за год было построено более 11 000 машин. Обратите внимание – самолеты на снимке лишь частично покрыты камуфляжем.
Бортовой номер штурмовика, включавший от одной до трех цифр, мог наноситься красками белого, желтого, синего, красного или черного цвета и, иногда имел окантовку (белого или красного цвета). Номер размещался на бортах хвостовой части фюзеляжа или киле, а иногда и в обеих позициях. Размер и форма цифр варьировалась, но обычно была стандартизована в пределах подразделения. На многих Ил-2 кок винта или носовая часть обтекателей шасси были окрашены в цвета эскадрильи. Другими знаками быстрой идентификации были полосы вокруг хвостовой части фюзеляжа, наклонные полосы на киле и руле направления, или же части киля или руля красились в определенный цвет. Многие самолеты имели на борту дарственные надписи или лозунги, гвардейские знаки, эмблемы или отметки побед или боевых вылетов.
Югославские Ил-2 тип 3 сначала имели советский камуфляж, но после передачи их ВВС Югославии, верхние поверхности перекрасили в темно-серый цвет, а нижние поверхности – в светло-голубой. Знаки национальной принадлежности представляли собой красную пятиконечную звезду с желтой окантовкой поверх двух концентрических окружностей – синей (внешняя) и белой. Их наносили на борт фюзеляжа и нижнюю поверхность крыла. На руль направления (на некоторых самолетах был окрашен в желтый цвет) наносилось изображение государственного флага Югославии.
Польские штурмовики ранее принадлежали ВВС СССР и несли стандартный камуфляж. После войны их перекрасили по новой схеме с темно-зелеными верхними поверхностями и светло-голубыми нижними. Характерные красно-белые «шаховицы» наносились на борта фюзеляжа, киль (и руль направления) и нижнюю поверхность крыла. Одно- или двухзначные бортовые номера белого цвета наносились или на хвостовую часть фюзеляжа, или на киль, начертание цифр варьировалось. Коки винтов и законцовки килей часто окрашивались в цвета эскадрильи (желтый, синий или красный).

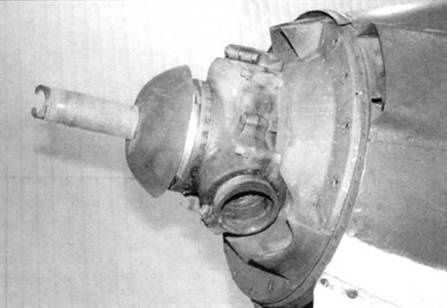

Втулка винта со снятым обтекателем. Толщина бронеплиты за втулкой составляла 6 мм.

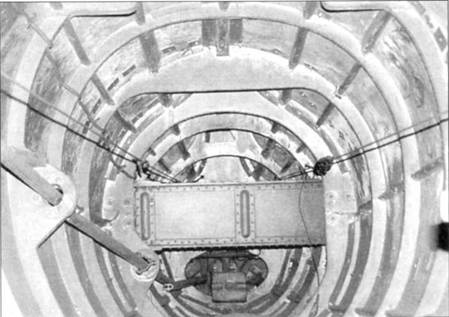

Каркас хвостовой части фюзеляжа состоял из шпангоутов и стрингеров с обшивкой (в банном случае) из фанеры. Видны тяги руля высоты и тросовая проводка руля направления.

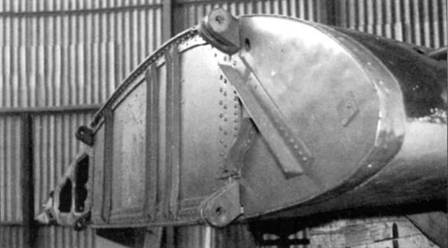

Внутренняя нервюра отъемной части крыла с четырьмя шурупами крепления.
Болгарские штурмовики были поставлены в стандартном советском камуфляже. Но вскоре после войны их перекрасили – для верхних поверхностей использовали темно-зеленый цвет, а для нижних – светло-голубой. Первоначально в качестве опознавательных знаков использовали кокарды – белый круг с небольшим красным кругом в центре и горизонтальной зеленой полосой посредине. Существовал упрощенный вариант кокарды в виде концентрических кругов (от края к центру: белый, зеленый, красный). С конца 1948 года в качестве знаков национальной принадлежности стала использоваться звезда с бело-зелено-красной кокардой в центре, которая наносилась на борта фюзеляжа, киль и нижнюю поверхность крыла. Двухзначные бортовые номера белого цвета имели красную окантовку.
Чехословацкие штурмовики первоначально сохраняли советский трехцветный камуфляж на верхних поверхностях и нижние поверхности светлого серо-голубого цвета, но в середине 1946 года их перекрасили по новой схеме: темно-зеленые (Smalt Avion 2036 Khaki MNO) верхние поверхности и светло-голубые (Avion 2036.65) нижние. Знаки национальной принадлежности наносились в шести позициях: на верхней и нижней поверхностях крыла и на киле (звезды были закрашены в августе 1945 года). Знаки на крыле имели диаметр 1430 мм и красный сегмент всегда был повернут к оси фюзеляжа, а синий был направлен вперед, по полету. Знаки на киле имели диаметр 980 мм, синий сектор был направлен вперед, а красный – вниз. Кокарды имели окантовку белого цвета. Бортовые номера (красного, синего или белого цвета с белой или красной окантовкой соответственно) первоначально состояли их двух цифр и наносились на киль. С 15 марта 1946 года были введены новые номера, состоящие из двух букв и одной или двух цифр, наносившиеся на борт фюзеляжа. Передняя часть кока вин га была окрашена в цвета звена.
