Онлайн книга «Штурмовик Ил-2»

Cтраница 2

Штурмовик Ил-

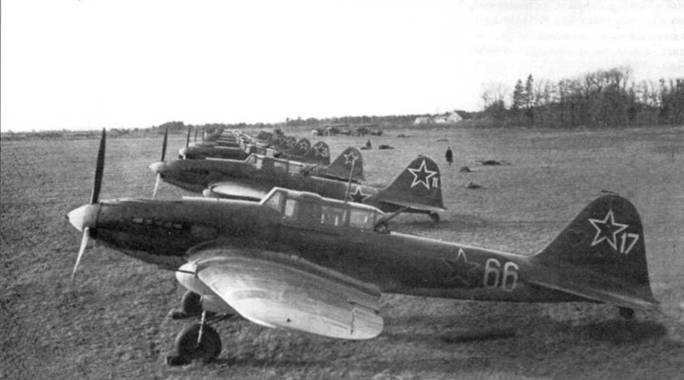

Парадный строй штурмовиков 281-ой шад 14-ой Воздушной Армии Ленинградского фронта на аэродроме Тарту, октябрь 1944 года. Самолет на переднем плане имеет двойной бортовой номер («66/17 белый»), эмблему в виде красного сердца на киле и окрашенный в светлый цвет кок винта. За ним стоят самолеты с бортовыми номерами «11», «81» и «12» белого цвета. Па заднем плане видны бипланы Поликарпов У-2.


Штурмовик Ил-

Ил-2 Тип 3 с бортовым номером «12 красный» (обведен белым или желтым цветом) па киле готовится к очередному боевому вылету. Под крылом подвешены неуправляемые реактивные снаряды РС-82. Обратите внимание – на борту фюзеляжа «Кремлевская» звезда, в то время как звезды на киле и нижней поверхности крыла обычного типа.


Наиболее массовой моделью штурмовика стал Ил-2 тип 3 (известный так-же как Ил-2М5). Он был создан на базе двухместного Ил-2М, и самым заметным отличием от предшественника стало новое крыло, стреловидность консолей которого увеличили до 15 градусов (так называемое крыло со «стрелкой»). Это позволило улучшить центровку самолёта, значительно ухудшившуюся после установки второй кабины, что положительно сказалось на его продольной устойчивости. Эта модификация была предложена ОКБ в мае 1943 года, а 9 ноября прототип, построенный на ГАЗ № 18, успешно завершил испытания в НИИ ВВС. В конце 1943 года с конвейера начали сходить серийные машины.


Штурмовик Ил-

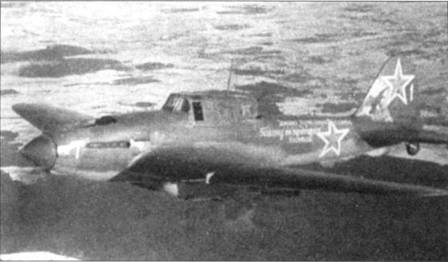

Не слишком качественный, но интересный снимок Ил-2 Тип 3 с эмблемой в виде орла на киле и дарственной надписью на фюзеляже. На этом самолете летал И. Ф. Павлов из 6-го гвошап 3-ей Воздушной Армии на Калининском, а позднее Балтийском фронте. Самолет был построен на средства жителей Кустаная – родного города летчика. Номер «1» нанесен на носу фюзеляжа и руле направления, кок винта красного цвета. Двухцветные «Кремлевские» звезды изображены на борту фюзеляжа и вертикальном оперении и небольшая красная звезда на воздухозаборнике двигателя.


Штурмовик Ил-

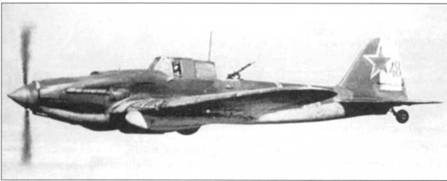

Этот Ил-2 «48» демонстрирует знаки быстрой идентификации – белый руль направления и белую полосу вокруг фюзеляжа. Фонарь кабины стрелка снят для улучшения обзора.


Штурмовик Ил-

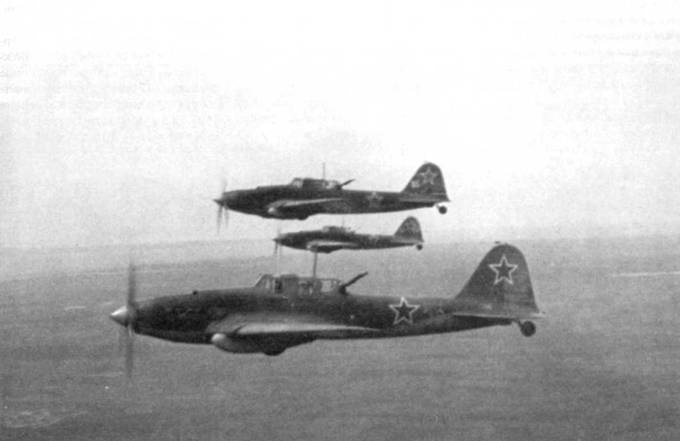

Снимки, сделанные во время боевого вылета являются крайне редкими. Тройка штурмовиков следует на задание. Самолеты на переднем плане несут бортовые номера «53» и «16», причем у последнего кок винта окрашен в светлый цвет (вероятно желтый).


Штурмовик Ил-

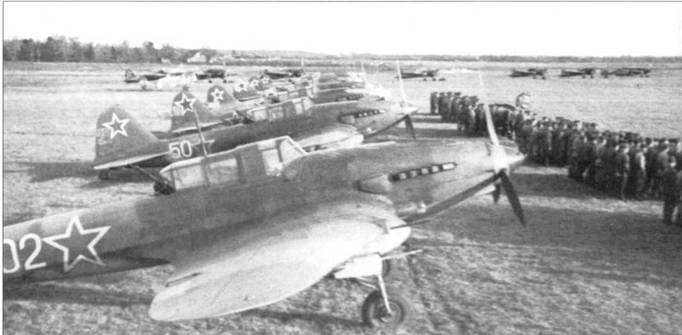

Еще один снимок линейки штурмовиков 281-ой шад, сделанный на эстонском аэродроме Тарту в октябре 1944 года. Торжественное построение устроено в связи с присвоением дивизии Ордена Суворова. Ил-2 на первом плане имеет бортовой помер «02» на фюзеляже (и «21» на руле), а за ним стоят «50/25», «12», «81» и «11». Трехцветный камуфляж, различимый на этих машинах, был введен директивой от июля 1943 года.


Штурмовик Ил-

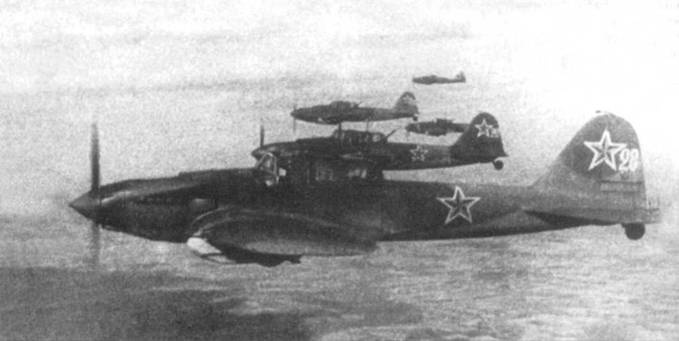

«Илюша» или «самолет-солдат» – так ласково называли этот самый знаменитый советский самолет Великой Отечественной войны. Ил-2 Тип 3 строился в больших количествах па трех заводах – ГАЗ №№ 1 и 18 в Куйбышеве и № 30 в Москве (только в 1944 году было построено свыше 11000 Ил-2 и УИл-2) – и был грозным противником для немецких войск в последние годы войны. Штурмовики на снимке, летящие в строю пеленг, включая машины с бортовыми номерами «28», «20» и «15» принадлежали 6-му гвошап. Обратите внимание на «Кремлевские» звезды.


В качестве силовой установки на Ил-2 тип 3 использовался форсированный мотор АМ-38Ф, развивавший мощность 1550 л.с. при 2150 об/мин. Высотность мотора уменьшили (по сравнению с АМ-38) до 750 м, а степень сжатия – с 6,8 до 6, что позволило использовать более дешевый низкооктановый бензин. Новая силовая установка позволили увеличить скорость и скороподъемность машины у земли, а также массу бомбовой нагрузки. Но за это пришлось заплатить снижением скорости на высоте и уменьшением ресурса мотора, который не превышал 100 часов.

Производство Ил-2 тип 3 было сконцентрировано на трех ГАЗах – № 1 и 18 в Куйбышеве и № 30 в Москве – и продолжалось там до июня, июля и октября 1945 года соответственно.

Машины ранних серий были оснащены деревянными отъемными частями крыла, которые позже заменили на части со смешанной конструкцией. В дальнейшем, по мере улучшения положения с материалами, стали переходить на выпуск Ил-2 с цельнометаллическим крылом. Первые такие самолёты были выпущены в середине апреля 1944 года на ГАЗ № 18, а месяцем позже к нему присоединились заводы № 1 и 30. К концу 1944 года в общей сложности 7377 Ил-2 тип 3 с металлическим крылом со стрелкой были переданы частям ВВС и авиации ВМФ. Деревянные фюзеляжи оставались в производстве до конца 1945 года, поскольку НКАП не желал вносить какие-либо изменения в налаженную работу сборочных линий. Лишь в марте 1946 года было принято решение продлить срок эксплуатации сохранившихся Ил-2, заменив деревянную хвостовую часть фюзеляжа металлической, которых первоначально было заказано 1500 комплектов. Потом эту цифру уменьшили и, в конечном итоге, ГАЗ № 30 изготовил 350 комплектов, которые устанавливались только на учебно-тренировочные УИл-2. Замену произвели в 1946-47 годах. В декабре 1946 года был сделан заказ ещё 1300 хвостовых частей фюзеляжа металлической конструкции для ВВС, чтобы их Ил-2 могли оставаться на вооружении до середины 1948 года. Также производство металлических фюзеляжей было налажено на югославском заводе Икарус в Земуне, около Белграда, где в послевоенные годы изготовили около 300 комплектов. Точное количество построенных Ил-2 тип 3 неизвестно.


Штурмовик Ил-

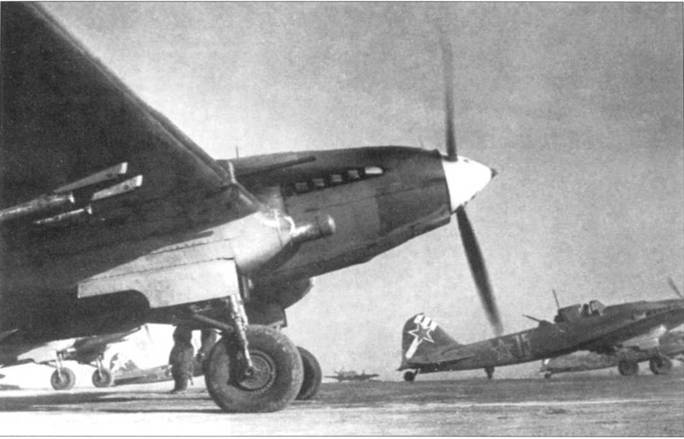

Ил-2 Тип 3 неизвестного подразделения, включая самолет с бортовым номером «15» готовятся к вылету. Обратите внимание на обтекаемые пусковые ракетных снарядов позднего типа и белые звезды, нанесенные на носовую часть обтекателей гондол шасси, у самолета на переднем плане. Три белых полосы па вертикальном оперении использовались для идентификации машин разных подразделений в Воздушной Армии или во время операций с массированным использованием авиации.


Штурмовик Ил-

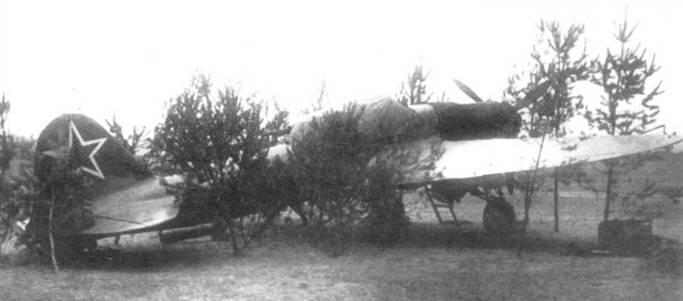

Снимок демонстрирует маскировку штурмовика от атак противника с помощью подручных материалов. Фонарь кабины, чтобы избежать бликов, закрыт брезентом.
