Хвостовая часть, как деревянной, так и цельнометаллической конструкции, состояла из 16 шпангоутов и 12 стрингеров и крепилась к бронекорпусу болтами и заклепками. К шпангоуту номер 14 крепился амортизатор хвостовой стойки колеса. Обшивка деревянной хвостовой части состояла из формованных листов березовой фанеры толщиной 2-5 мм. Фюзеляж заканчивался хвостовым обтекателем. По левому борту, за зализом крыла, имелся небольшой круглый люк, через который осуществлялся доступ к радиостанции и другому вспомогательному оборудованию.
Хвостовое оперение. Лонжероны горизонтального оперения, состоявшего из двух консолей, крепились к силовому набору фюзеляжа четырьмя болтами в районе 11 и 14 шпангоутов. Каждая консоль стабилизатора имела два лонжерона и десять дюралюминиевых нервюр с металлической обшивкой. В месте соединения фюзеляжа с горизонтальным оперением были установлены зализы. Первоначально киль был выполнен за одно с хвостовой деревянной частью фюзеляжа и имел полотняную обшивку на клею. С 1945 года был введен цельнометаллический киль (вместе с фюзеляжем). В послевоенные годы на заводе «Икарус» в Югославии выпускались цельнометаллические хвостовые части для доработки самолетов, имевших смешанную конструкцию. Рули направления и высоты имели металлический каркас и полотняную обшивку. Рули имели весовую балансировку: балансиры были установлены на передней кромке рулей высоты и на верхней части руля направления. Рулевые поверхности были оснащены триммерами, управление которыми осуществлялось из кабины пилота.

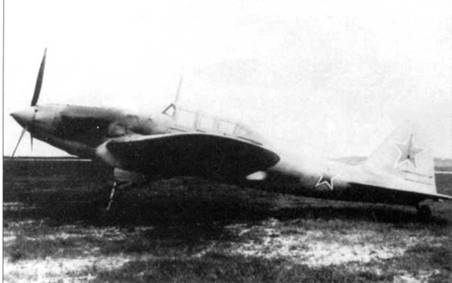

На первых серийных УИл-2 фонарь кабины не имел бронирования, которое снова частично ввели па машинах более позднего выпуска, оснастив их также парой направляющих для пуска реактивных снарядов.

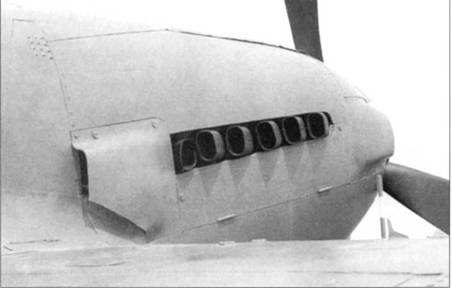

Носовая часть самолета с выхлопными патрубками и выходом охлаждающего воздуха.

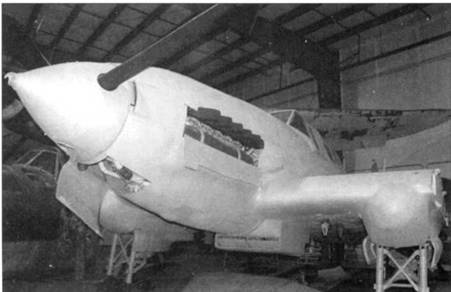

Левый борт штурмовика находящегося на реставрации в Смитсонианском институте в США.
Крыло свободнонесущей конструкции состояло из центроплана и трапециевидных отъемных частей, использовался профиль Кларк YH относительной толщиной от 14% в корне до 8% на концах. Угол стреловидности отъемных частей крыла составлял 15 градусов, поперечное V – 3,55 градуса. Центроплан, изготовленный в виде единого блока, крепился к фюзеляжу и заканчивался обтекателями шасси. Его конструкция состояла из двух лонжеронов и десяти нервюр и включала два бомбоотсека. Под центропланом размещалась бронекорзина маслорадиатора, сделанная из 6 мм брони. Над маслорадиатором размещался нижний бензобак, баллоны со сжатым воздухом были установлены позади бомбоотсеков. Доступ к последним осуществлялся через шесть съемных панелей на верхней поверхности центроплана. Обтекатели, в которые убирались основные стойки шасси, существовали, как минимум, в двух различных конструктивных вариантах.
Отъемные части крыла со скругленными законцовками, силовой набор которых состоял из переднего и заднего лонжеронов и 17 нервюр, крепились к центроплану четырьмя болтами. Место стыка закрывалось металлической лентой. Отъемные части могли быть сделаны или из дерева (за исключением лонжеронов) с обшивкой из фанеры толщиной 2-4 мм, крепившейся на клею или заклепках, или имели цельнометаллическую конструкцию (самолеты, выпускавшиеся с середины 1944 года) с обшивкой из дюраля толщиной 1-2 мм. Пушки и пулеметы размещались между 6 и 8 нервюрами, доступ к ним осуществлялся через люки в нижней поверхности крыла. Боеприпасы к пушкам загружались через люки в верхней поверхности крыла, а пулеметы заряжались снизу.
На задней кромке крыла размещались двухсекционные металлические щитки (один на центроплане и один на отъемной части), механически связанные между собой. Положение закрылков пилот мог контролировать с помощью указателя, установленного на левой стороне центроплана, между 4 и 5 нервюрами. Элероны типа Фрайз на отъемных частях крыла (от 11 нервюры) были двухсекционными, металлической конструкции с одним лонжероном и нервюрами и обтянуты полотном. Элероны имели весовую компенсацию и триммеры (последние только на внутренних секциях).
Правый борт самолета И.Ф. Павлова. Хорошо видны панели обшивки и розетка аэродромного электропитания прямо над стрелой эмблемы.

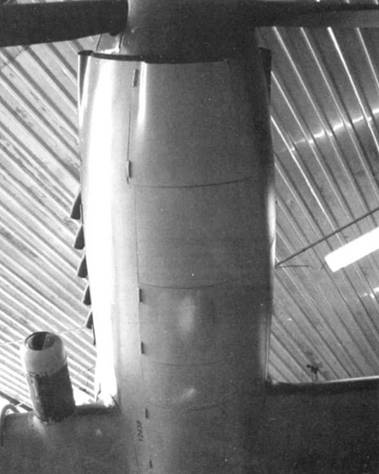

Вид па носовую часть снизу. Видны три люка в бронекорпусе для доступа к мотору и всасывающий патрубок карбюратора на правом крыле.

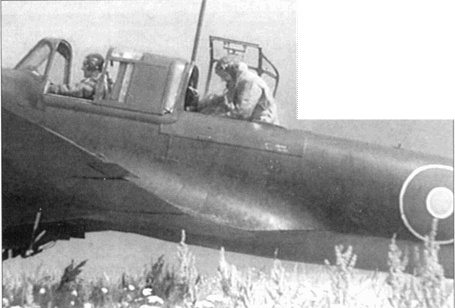

Левый борт центральной части фюзеляжа, обе кабины открыты. Пад зализом крыла виден круглый лючок.

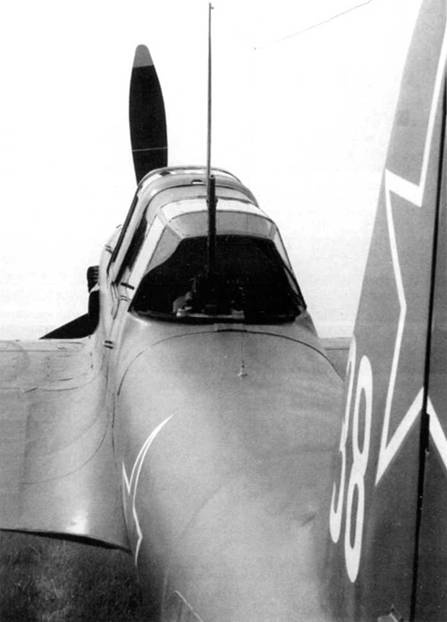

Вид на самолет сзади. Хорошо видна форма зализа крыла.

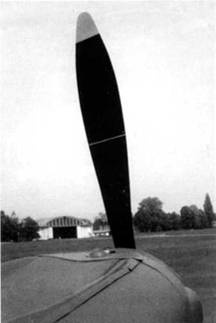

Задняя сторона лопасти винта. Видна прицельная линия, являвшаяся частью визира BB-I.
Выпуск самолетов Ил-2 Тип 3, Ил-2 Тип 3М, Ил-2КР и УИл-2
| Модификации |
Завод |
1943 |
1944 |
1945 |
Завод всего |
| Ил-2 Тип 3, Ил-2КР |
№ 1 Куйбышев |
4257 |
3710 |
957 |
8924 |
| Ил-2 Тип 3. УИл-2 |
№ 18 Куйбышев |
4702 |
4014 |
931 |
9647 |
| Ил-2 Тип 3. Ил-2 Тип 3М |
№ 30 Москва |
2234 |
3377 |
2201 |
7812 |
| Всего за год |
|
11193 |
11101 |
4089 |
|
Всего за 1943-45 годы выпущено 26383 двухместных Ил-2 с прямым крылом и крылом со «стрелкой» (последнего типа около 17000 машин).
На правом крыле был установлен приемник воздушного давления, крепившийся к 17 нервюре отъемной части. В передней кромке левого крыла размещалась посадочная фара.
