РЛС «Коршун» разрабатывался в ОКБ министерства радиопромышленности под руководством А.В. Слепушкина. РЛС имела одну антенну, работавшую и на поиск, и на сопровождение цели. Сопровождение цели осуществлялось в ручном режиме, что сильно затрудняло работу летчика.

В заключении Акта о Государственных испытаниях было записано:

1. ЛТХ самолета СП-2 соответствуют Постановлению Совета Министров СССР.

2. СП-2 по ЛТХ практически не отличается от МиГ-17.

3. Возможности боевого применения ограничиваются большой сложностью выполнения летчиком одноместного самолета слежения за индикатором РЛС «Коршун» (поиск, сближение и прицеливание). Летчику сложно точно определить дальность до самолета-цели. Невозможно быстро погасить скорость при сближении из-за малой эффективности воздушных тормозов. «Коршун» имеет низкую надежность.

4. Руление и взлет с двумя подвесными баками по 600 л очень сложен, так как самолет становится очень инертным.

Заключение поставило крест на дальнейших работах по одноместному перехватчику с РЛС «Коршун».

Установка РЛС заставила конструкторов перенести фотокинопулемет С-13 на правый борт носовой части фюзеляжа. Из- за значительной массы РЛС, для сохранения балансировки самолета, была снята одна пушка Н-37. Таким образом вооружение перехватчика состояло из двух пушек НР- 23. В ходе заводских испытаний на самолет установили ответчик системы СРО-010 с ножевидной антенной на верхней поверхности фюзеляжа и радиовысотомер РВ-2, антенны которого располагались на нижней поверхности крыла.


МиГ-17

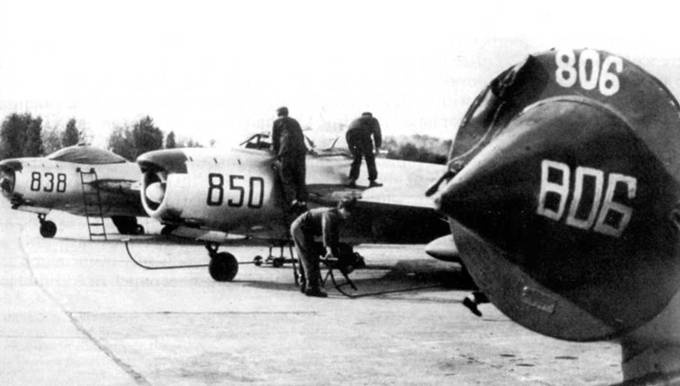

МиГ-17ИФ стал первым всепогодным истребителем-перехватчиком, поступившим па вооружение ВВС стран Варшавского договора. На снимке – МиГ-17ПФ с бортовыми номерами «838» и «850» красного цвета ВВС Венгрии, на переднем плане – кусок истребителя МиГ-21Ф-13. Снимок середины 60-х годов. Первые перехватчики МиГ-17ПФ поступит на вооружение ВВС Венгрии в 1956 г.

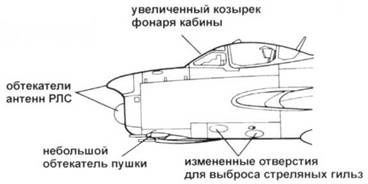

Развитие носовой части фюзеляжа


МиГ-17

МиГ-17Ф


МиГ-17

МиГ-17ПФ

СП-7

Самолет СП-7 являлся альтернативой СП-2 и отличался от него типом установленной РЛС. На СП-7 поставили РЛС РП-1 «Изумруд», разработанную под руководством В.В. Тихомирова. РЛС имела две антенны. одну для поиска, вторую для сопровождения обнаруженной цели. За счет использования отдельной антенны стало возможным реализовать режим автоматического сопровождения цели.

Установка РЛС потребовала конструктивных доработок самолета – изменения обводов новой части фюзеляжа и козырька кабины пилота. Поисковая антенна РЛС установлена в обтекателе на верхней губе воздухозаборника, следящая антенна была установлена на вертикальной перегородке воздухозаборника под каплеобразным радиопрозрачным обтекателем. РЛС РП-1 «Изумруд» обнаруживала цель на дистанции до 12 км, на удалении 2 км до цели РЛС переходила на автоматический режим сопровождения цели. Индикатор РЛС был установлен по центру приборной доски. Интересно устроили подсветку приборной доски. На удалении от цели в 3000 м приборная доска подсвечивалась зеленым цветом, если дальность до цели составляла 500 м и меньше – красным. Получилась своего рода индикация об опасном сближении с целью. РЛС работала в комплексе с оптическим прицелом АСП-ЗН.

Вооружение самолета СП-7 состояло из трех пушек НР-23 с боекомплектом по 100 снарядов на ствол. Зеркало заднего обзора на переплете фонаря кабины самолета СП- 7 не ставилось. Задняя часть фонаря кабины получила электроподогрев. Как на СГ1- 2, фотокинопулемет на СП-7 был перенесен на правый борт.

Выла построена малая серия самолетов СП-7, под обозначением МиГ-17П поступившая на вооружение истребительных авиационных полков авиации ПВО и морской авиации. В НАТО самолет СП-7 получил кодовое наименование Frecko-B, самолет СП-2 в НАТО кодового обозначения не получил.

Испытания самолета СП-7, которые проводил Г. А. Седов, завершились летом 1952 г.


МиГ-17

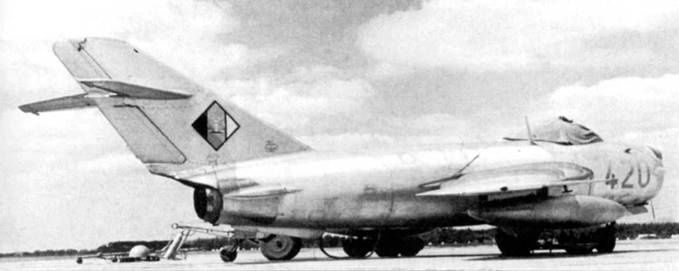

Истребитель-перехватчик МиГ-17ПФ ВВС ГДР с бортовым номером «420» красного цвета. Фонарь кабины зачехлен. Па самолете не установлена система «Сирена-2».


МиГ-17

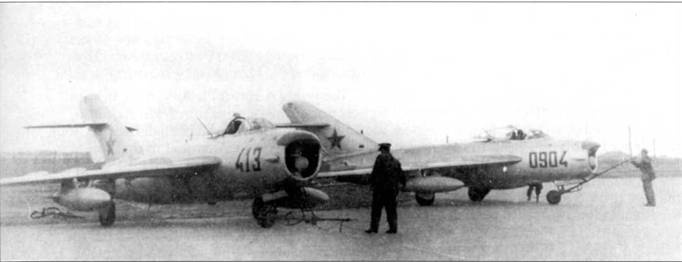

ВВС Румынии первые истребители-перехватчики МиГ-17ПФ получили в 1956 г. Интересно: один перехватчик имеет трехзначный бортовой номер, второй – четырехзначный. Опознавательные знаки на самолеты ВВС Румынии наносились как на кили, так и на борта фюзеляжа. Центральная антенна РЛС самолета с бортовым номером «413» окрашены в желтый цвет, самолета «0904» – в светло-серый. Оба верхних обтекателей окрашены в оливково-зеленый цвет.

Ми Г-17ПФ

Перехватчик СП-7 с РЛС «Изумруд» полностью отвечал поставленному заданию, но значительная масса радионрицела значительно снизила скороподъемность самолета. На СП-7 стоял бесфорсажный двигатель ВК-1А. С появлением в 1953 г. форсажного варианта двигателя – ВК-1Ф – конструкторы микояновской фирмы немедленно приступили к доработке планера МиГ-17П под форсажных движок. Новая модификация получила обозначение СП-7ПФ. После завершения программы летных испытаний и запуска в серийное производство самолет получил обозначение МиГ-17ПФ.

Серийному выпуск перехватчиков МиГ- 17ПФ отдали наивысший приоритет, так как он стал единственным советским всепогодным истребителем. В то время Советский Союз был зажат в кольцо авиабаз, на которых несли боевое дежурство готовые к немедленному нанесению ядерного удара американские бомбардировщики. Тогда ощущалась острая нехватка наземных радиолокационных станций наведения, а без управления с земли эффективность действий перехватчиков МиГ-17ПФ ввиду малой дальности обнаружения целей радиоприцелом РП- 1 сильно снижалась.

Перехватчик МиГ-17ПФ имел немало отличий от истребителя МиГ-17Ф:

– фотокинопулемет С-13 перенесен с верхней губы воздухозаборника на правый борт носовой части фюзеляжа.

– вместо правой пушки Н-37 установлена пушка НР-23.

– впервые установлены радиолокационная станция защиты от облучения «Сирена-2» и навигационный штурманский индикатор НИ-50Б.

– запас топлива во внутренних баках уменьшен на 27 л.

– масса пустого МиГ-17ПФ на 250 кг больше массы пустого МиГ-17Ф.

– увеличен размер съемной панели овальной формы на левой поверхности киля.

– система отстрела сигнальных ракет ЭКСР-46 смещена немного назад.

В конструкцию самолета вносились изменения по ходу серийного производства. На самолетах ранних производственных серий ставились радиоприцелы РП-1, начиная с 25-го серийного самолета начали устанавливать усовершенствованные РЛС РП- 5 «Изумруд-5». На некоторых МиГ-17ПФ поздних серий ставились приемники воздушного давления по правому борту в носовой части фюзеляжа и небольшие антенны над обтекателем правой пушки НР-23.
