SBD «Dauntless»
SBD «Dauntless»
SBD «Dauntless»
SBD «Dauntless»

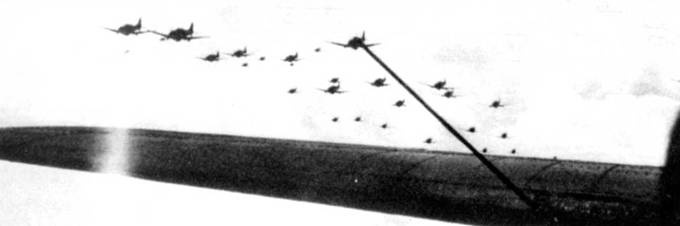

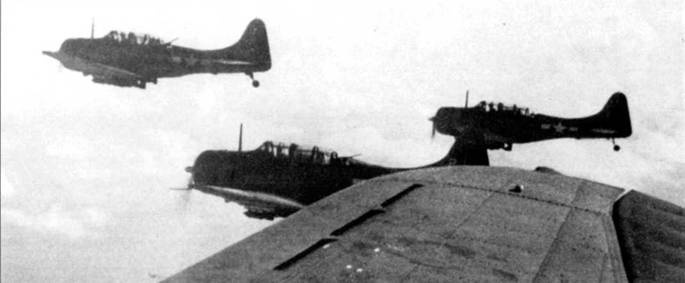

Три остальных SBD-5 из другого дивизиона несут F- коды, что в VC С-40 было не принято. Набрав высоту для атаки Даунтлессы встретились с облачным фронтом. Облачный фронт был очень плотным, но цель была обнаружена и атака состоялась. На снимке видны двадцать пять Даунтлессов (не считая самолета Брема (Brehm), с которого был сделан снимок). Уходя от цели на малой высоте, Даунтлессы летят над каналом Сент-Джордж. Бланш Бей находится по другую сторону вулкана. Иод крылом родная база – полоса Нива Анкл. В крыле видны пулевые пробоины – зенитный огонь над Рабаулом все еще очень интенсивный.


SBD «Dauntless»

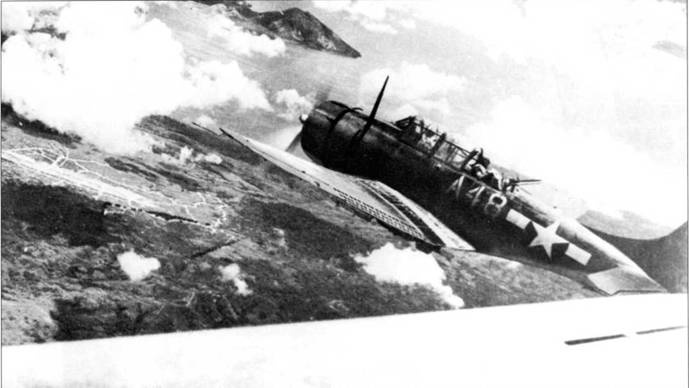

SBD-5 с бортовым номером «А48» над Рабаулом 22 марта 1944 года. Под правым крылом SBD виден аэродром Ванаканау (Vanakanau) – одна из истребительных баз, расположенных по периметру гавани. У носа машины – Саут Дотер с каналом Сент-Джордж и остров Дюк-оф-Йорк. За облаками слева – Бланш Беи и гавань Симпсона.


SBD «Dauntless»

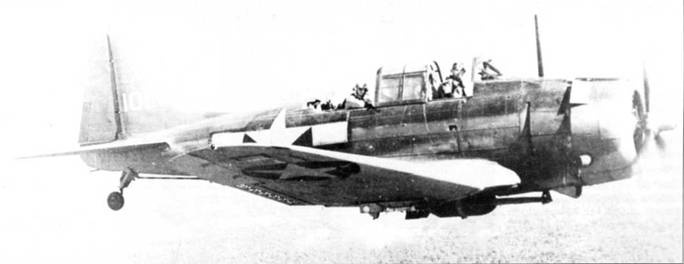

SBD-5 из дивизиона VB-98 наземного базирования над джунглями Бугенвилля. Март 1944 года.


SBD «Dauntless»

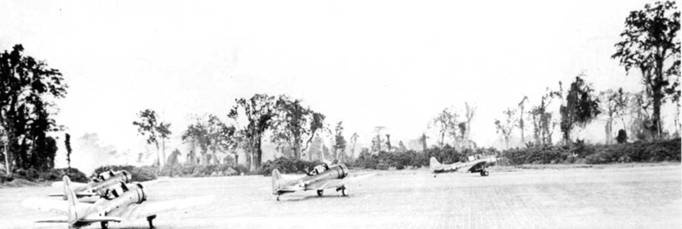

Четверка SBD-5 из неустановленного дивизиона готовится к enemy с Бугенвилля 27 ноября 1944 года. К этому моменту большинство Даунтлессов находилось в подразделениях морской пехоты.


SBD «Dauntless»

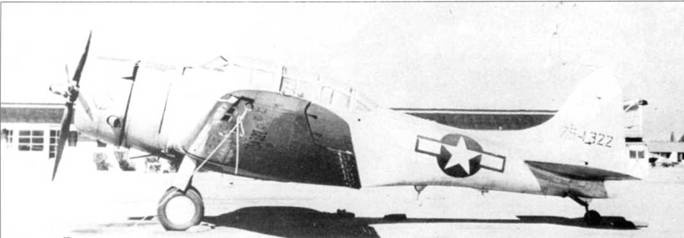

А-24В на одной из армейских баз. Окраска – натуральный цвет алюминия. Серийный номер нанесен на киле и нижних поверхностях крыльев черной краской. На капоте двигателя большая эмблема дивизиона.


SBD «Dauntless»

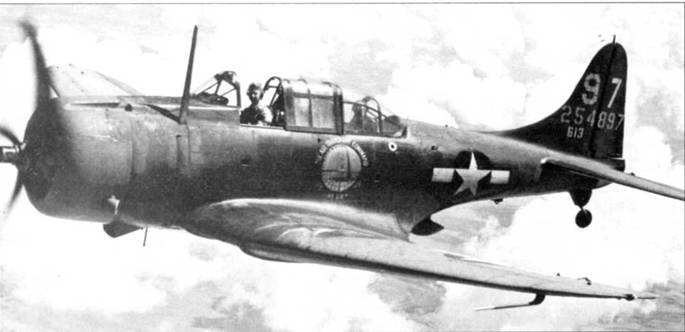

По окончании строевой службы армейские Даунтлессы стали привлекаться для выполнения других задач. Этот А-24В песет на борту эмблему Командования Воздушного Транспорта. Вся маркировка на киле выполнена желтым цветом и такой же краской дублированы серийные номера на нижних поверхностях крыла.


SBD «Dauntless»

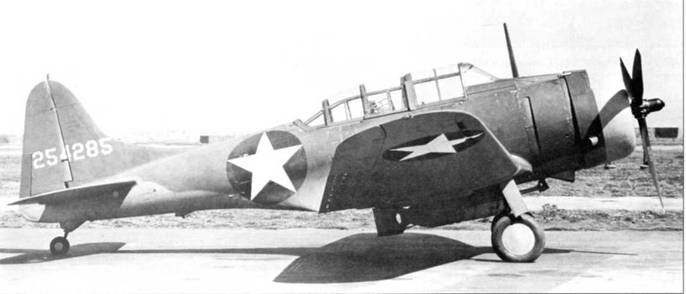

Только что выпущенный A-24B-1-DO (сер. номер 42-54285). Цвет кромки капота определить не удалось. Обычно на учебных машинах кромка капота окрашивалась в оранжевый или желтый цвет, а большинство армейских Даунтлессов использовались именно в иной роли. Все прочие цвета камуфляжной окраски стандартны для середины войны – сверху оливково-зеленый, снизу – серый.


SBD «Dauntless»

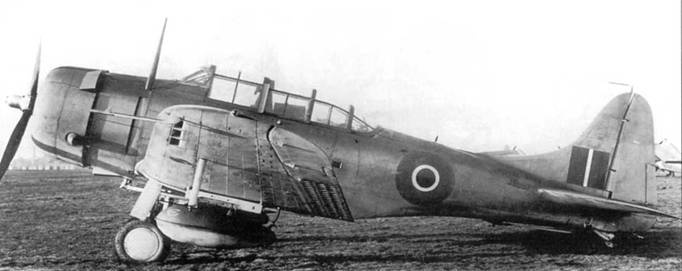

В 1944 г. авиации ВМС Великобритании было поставлено девять самолетов SBD-5, в Британии самолеты получили обозначение «Даунтлес» DN Mk I. На снимке – «Даунтлесс I» (JT997, бывший BuNo-36022), окрашенной по схеме палубной авиации ВМС США середины войны. Под крылом подвешено два топливных бака емкостью по 58 американских галлонов (220 л). Самолет оснащен РЛС « Yagi». Британские кокарды на нижнюю поверхность крыла не нанесены, однако есть кокарды на фюзеляже и флажки на крыле. Англичане провели испытания «Даунтлессов», но не стали принимать их на вооружение.


SBD «Dauntless»

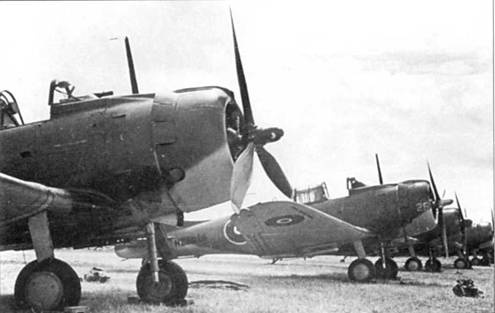

Значительное количество «Даунтлессов» эксплуатировалось в ВВС Новой Зеландии, которые получили от корпуса морской пехоты США 18 самолетов SBD-3, 27 SBD-4 и 23 SBD-5. На аэродроме Сигрув, Новая Зеландия, стоят в одном ряду самолеты SBD-3 и SBD-4 (26, NZ5026, бывший BuNo-10599).


SBD «Dauntless»

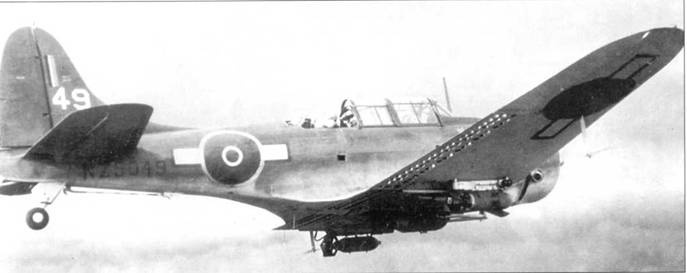

«WINNIE PUH III» (49, NZ5049, бывший BuNo-36897) – SBD-5 флайт-лейтенанта Т. Р.Ф. Джонсона (пилот) и флайт-сержанта Р.Дж. Хоуэлла (стрелок-радист). Самолет оснащен РЛС «Vagi». Под крылом подвешены две небольшие бомбы, под фюзеляжем – 500-фунтовая (227 кг) бомба. На самолете стоит тормозной гак, но колесо хвостовой опоры шасси снабжено пневматиком. На киле изображен флажок красного (спереди), белого и голубого цвета. Опознавательные знаки обведены каймой голубого цвета. Самолеты SBD-3 и SBD-4 ВВС Новой Зеландии сверху окрашивались серо-голубой краской, снизу – светло-серой. SBD-5 – Dark Sea Blue/Intermediate Nlue/lnsignia White. Самолеты SBD-5 ВВС Новой Зеландии принимали участие в боях за Бугенвилль весной 1944 г.


Рефлекторный прицел


SBD «Dauntless»

Вид со стороны пилота


SBD «Dauntless»

Вид спереди


SBD «Dauntless»

Радарная антенна «Yagi»


SBD «Dauntless»

Пламегаситель на выхлопных патрубках Даунтлесса


SBD «Dauntless»

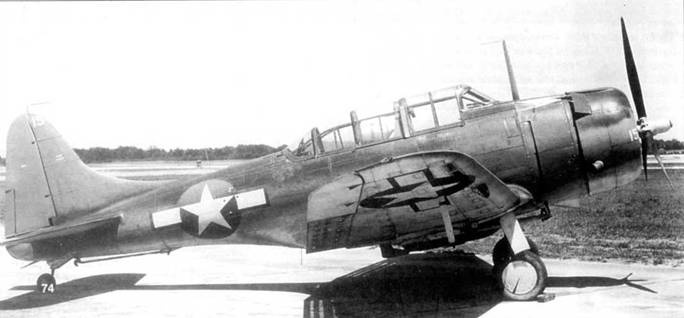

SBD-6 – последняя серийная модификация «Даунтлесса». Основное отличие между SBD-5 и SBD-6 – двигатель, на SBD-6 стоял мотор R-1820-66 на 150 л.с. более мощный, чем двигатель R-1820-60 самолета SBD-5. SBD-6 BuNo-54606 – пятый серийный SBD-6. Самолет оснащен РЛС «Yagi». Хвостовое колесо оснащено пневматиком. ВМС США заказали 1450 самолетов SBD-6 в середине 1943 г., однако в феврале 1944 г. контракт урезали до 450 самолетов. Фирма Дуглас выполняла заказ с марта по июль 1944 г.


SBD «Dauntless»

Прототип XSBD-6 (рег. 28830), снятый в испытательном центре Петуксент Ривер (Patuxent River) 22 июня 1944 года. Планер взят от серийного SBD-5 и доработан для установки 1200 л.с. двигателя Wright R-1820-60 Cyclone. Буквы «FT» на капоте обычно наносились на машины, проходящие летные испытания.
