Cтраница 12

Пока командование 8-й воздушной армии испытывало шок от начала карьеры «Мародеров» в небе Европы, самолеты В- 26 Северо-западных Африканских ВВС продолжали довольно успешно действовать на Средиземноморье. В частности «Мародеры» бомбили Пантеллерию, наносили удары по Сицилии в преддверии вторжения союзников на остров Мафии. Вторжение на Сицилию началось в ночь с 9 на 10 июля.

Боевые действия В-26 из состава 8-й воздушной армии возобновились 16 июля 1943 г., когда 14 «Мародеров» нанесли удар по ж.д. станции Эббивилль.


B-26 «Marauder»

322-я бомбардировочная группа первой применила «Мародеры» в небе Европы, боевые вылеты на Континент В-26 из этой группы начали выполнять в мае 1943 г. На снимке – пара В-26 из 449-й бомбардировочной эскадрильи в тренировочном полете над Англией, конец 1943 г. Необычны зеленые пятна камуфляжа на выгоревших под солнцем бортах фюзеляжа грязно-оливкового цвета.

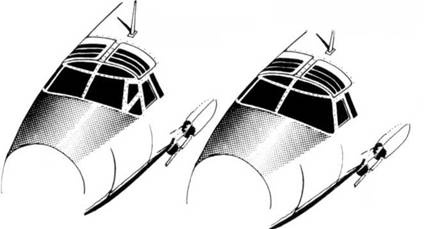

Лобовое стекло


B-26 «Marauder»

Справа большая часть B-26B & С, справа В-26В-45 (B-26C-30) и последующие


B-26 «Marauder»

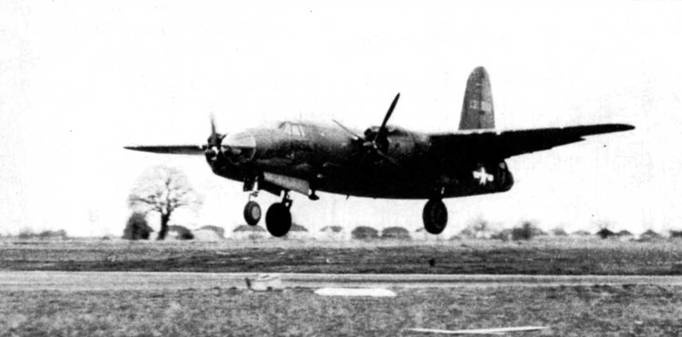

«The Hearse» – В-26В-15 из 322-й бомбардировочной группы выполняет посадку с одним работающим двигателем на базе в Англии, бомбардировщик вернулся из боевого вылета на честном слове и на одном моторе. Левый двигатель вышел из строя вследствие огня зениток, но пилоты сумели привести поврежденный «Мародер» на базу.


B-26 «Marauder»

Martin В 26


B-26 «Marauder»

Martin В 26В


B-26 «Marauder»

Marlin JM-I


B-26 «Marauder»

Martin В 26B-40-MA (Marlin B-26C-30-MQ ..Marauder" Mk II)


B-26 «Marauder»

Чертеж прозрачного jиексиглазового колпака турели Белл М-6/6А под два пулемета калибра 12,7мм. Впервые такие турели были установлены на «Мародерах» варианта В-26В.


B-26 «Marauder»

Martin В-26-В55-МА (Martin В 26-€43-МО)


B-26 «Marauder»

Martin В 26С 5 МО


B-26 «Marauder»

Martin В 26В-3-МА


B-26 «Marauder»

Martin В-26В-4-МА


B-26 «Marauder»

Martin ..Marauder" Mk IA


B-26 «Marauder»

Martin В 26B-55 MA


B-26 «Marauder»

Martin B-26B-I5-MA


B-26 «Marauder»

Martin В 26B-25 MA


B-26 «Marauder»

Для балансировки подвижного пулемета, установленного в кабине штурмана использованы тросы. Ниже пулемета подвешен мешок для сбора стреляных гильз и звеньев патронной леннты.


B-26 «Marauder»

Martin В 26В10 MA

Обшивка круглой в сечении передней части фюзеляжа скрывает кабины штурмана и пилота, отсек радиста. Тесно там, под обшивкой. Рисунок из инструкции к самолету В-26.


B-26 «Marauder»

Marlin B-26F/G („Marauder" Mk III)


B-26 «Marauder»
B-26 «Marauder»

Martin В 26В 15-MA


B-26 «Marauder»
B-26 «Marauder»
B-26 «Marauder»

Крышка контейнера переднего неподвижного 12.7-мм пулемета от кидывалась вниз на рояльных петлях. Боекомплект к пулемету находился внутри фюзеляжа.


B-26 «Marauder»

Martin В- 26С-45 МО


B-26 «Marauder»

Устройство воздушного винта, рисунок из инструкции по технической эксплуатации. Типичный винт фирмы Кертисс Электрик.


B-26 «Marauder»

Martin В 26В10 MA


B-26 «Marauder»

Турельная пулеметная установка Белл М-6, отдельно вычерчен прицел. Кресло стрелка отделяет от турели бронеплита. Рукоятки связаны с насосами гидросистемы управления турелью.
