Другим проектируемым вариантом, который как предполагалось должен будет оказывать непосредственную поддержку наземным войскам был «Heeresflugzeug» – хорошо бронированный самолет, переносящий разнообразные виды вооружения для атаки наземных целей. Это могли быть, например три блока направляющих ракетных снарядов Flak 42 (по три в пакете), ракето-бомбы SC- 500RS, три контейнера с противопехотными бомбами SD-4 (в каждом контейнере размещалось по 74 маленьких бомб) или иные средства борьбы с наземными войсками.


Ar 234 «Blitz»

Самолет Ar-234 В-2 из 7./KG76 с выпущенным шасси и закрылками над аэродромными строениями в Бурге, декабрь 1944 года.


Ar 234 «Blitz»

Бомбардир, обслуживающий бомбовый прицел Lotfe 7Н.


Кроме проектирования новых вариантов самолета, конструкторы работали также над полевыми модернизационными наборами «Rustsatz», позволявших быстро приспособить планер Ar-234С для различных заданий. Некоторые из них нашли практическое применение, но большинство осталось только в проектах. Часть этих модификаций возникла как реакция на приказ Гитлера от 10 января 1945 года, об усилении вооружения Ar-234 и Ме-262. Ниже приводится список всех известных на сегодняшний день наборов, идентифицированных на основании немецких документов.

R1 – подфюзеляжный контейнер с двумя стреляющими вперед пушками MG 151/20 с боезапасом 250 снарядов на ствол. Масса контейнера вместе с боеприпасами составляла 265 кг;

R2 – подобный контейнер, но с пушками стреляющими назад;

R3 – подфюзеляжный контейнер с двумя стреляющими вперед пушками МК 108, калибра 30 мм, с боезапасом по 100 снарядов на ствол. Масса контейнера вместе с боеприпасами составляла 300 кг. Этот «Riistsatz» предназначался в основном для модификации Ar-234P;

? – одна или две пушки МК 103 калибра 30 мм, смонтированные в подфюзеляжном контейнере;

? – одна стреляющая вперед пушка МК 214А калибра 50 мм, в подфюзеляжном контейнере. Установка этого набора приводила к падению максимальной скорости на 15 км/ час, а дальности на 153 км. Для этого набора, а также двух следующих «Riistsatz», требовалось, что бы боезапас для пушек был не менее чем 30 снарядов на ствол;

? – две пушки МК 214А в контейнерах, подвешенных под гондолами двигателей. Скорость снижалась на 96 км/час, а дальность на 40 км;

? – две пушки МК 112 калибра 55 мм в подфюзеляжной гондоле. Скорость снижалась на 36 км/час, а дальность на 103 км;

Т1 -одна торпедо-бомба ВТ-1400 массой 1400 кг под фюзеляжем. Бомбардировочный прицел То KG;

Т2 -одна планирующая торпеда Blohm amp; Voss L 11 массой 1000 кг под фюзеляжем;

F1 – одна управляемая ракетная бомба Hs-293 под фюзеляжем. Это был специальная модификация этого снаряда, разработанная для Ar-234 и имевшая обозначение Hs-293 V6. Ее масса составляла 1150 кг. В качестве двигательной установки использовались два ракетных двигателя Walter 507В, установленные на корпусе так, чтобы обеспечить необходимый просвет между ними и поверхностью взлетной полосы. В качестве прицельной системы должна была использоваться аппаратура FuG 203;

К1 – одноместная кабина, в соответствии со стандартом Ar-234 С-3. Ее масса составляла около 955 кг;

А1 – две фотокамеры Rb 50/30 или Rb 75/30 в задней части фюзеляжа. Это был стандартный набор для разведывательного Ar-234, который просто был обозначен в соответствии с системой Riistsatz;

W – три блока по две неуправляемые ракеты R100 BS. Каждая из них длиной 1,8 м и калибра 210 мм, оснащалась зажигательной боевой частью – 460 термитных цилиндра массой по 0,055 кг. Дальность полета составляла 1,2 км. Блоки монтировались на пилонах AG- 140 под фюзеляжем и гондолами двигателей. Масса ракет с пилонами 675 кг;

W1 – три блока по три ракеты R-100 BS. Масса ракет с пилонами составляла 1040 кг;

? – три блока по три неуправляемые ракеты 14 WK BS калбра 290 мм под фюзеляжем и гондолами двигателей, на пилонах AG-200. Масса ракет с пилонами- 815 kg;

? – три контейнера по 20 ракет Panzerblitz калибра 88 мм под фюзеляжем и гондолами двигателей. Масса ракет с контейнерами – 540 кг;


Ar 234 «Blitz»

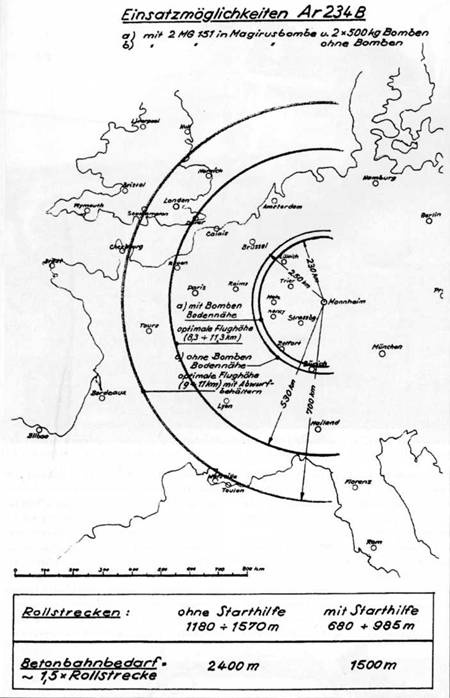

Дальность Ar-234 в зависимости от взлетного веса:

A) 230 км – у земли с двумя пушками MG 151 в «Magirusbombe», а также двумя бомбами 500 кг;

B) 250 км с двумя пушками MG 151 в «Magirusbombe», без бомб;

Дальность 530 км достигается на оптимальной высоте 8300-11300м, а 700 км – на оптимальной высоте 9000-11000 м с дополнительными топливными баками.


? – три блока по пять снарядов Panzerblitz под фюзеляжем и двигателями. Масса ракет с пилонами составляла-155 кг;

? – три контейнера содержащие по четыре неуправляемые ракеты WGr. 42 калибра 210 мм. Общая масса контейнеров вместе с ракетами доходила до 1800 кг, поэтому самолету приходилось стартовать в перегруженном варианте. В связи, с чем требовалось применение стартовых ракетных ускорителей;

? – три контейнера содержащие по 30 неуправляемых ракет (воздух-воздух) R4M Orkan калибра 55 mm. Эти снаряды были сконструированы Куртом Хебером (Kurt Heber) и производились DWM (Deutsche Waffen- und Munitionfabrik) в Любеке (Lubec). Они также использовались и на Ме- 262. Обозначение R4M расшифровывалось как: Rakete – 4 кг – Minen Geschoss, т.е. ракета – 4 кг – снаряд фугасный. Снаряд имел длину 0,8 м и вес 4 кг, а боеголовка содержала 0,45 кг взрывчатого вещества – гексагена. Дальность пуска составляла 1,8 км. Общая масса контейнеров с ракетами составляла 440 кг. Они должны были подвешиваться под фюзеляжем и двигателями. Снижение скорости самолета составляло 42 км/час, а дальности -13 км. Планировалось, что этим набором будут оснащаться и новые истребители Ar-234Р;

? – одна управляемая бомба Fritz X (SD 1400-Х, FX 1400 или Ruhrstahl/Kramer Х-1) подвешиваемая под фюзеляжем. Ее конструкция базировалась на планирующей бомбе PC-1400. Масса Fritz X составляла 1570 кг, а длина 3,26 м. Управление снарядом осуществлялось при помощи приемо-передающей аппаратуры Kehl/Strasburg. В немецкой документации встречаются две концепции подвески снаряда: в традиционном месте – под фюзеляжем, и также под фюзеляжем, но позади стоек основного шасси;

? – Rustsatz аналогичный F1. Один управляемый снаряд Hs-293 под фюзеляжем.

Практически все перечисленные выше наборы остались лишь в качестве недоработанных проектов. Только несколько было испытано на практике, как например последний в списке. Подвеска Hs-293 под фюзеляжем Ar-234 была предложено на конференции в Берлине 8 августа 1944 года. Уже через месяц в Рехлин был отправлен Ar-234 S9, под которым подвешивался снаряд. После повреждения машины во время аварийной посадки 6 октября 1944 года, его место занял Ar-234 S10. Испытания, проведенные в ноябре, показали, что просвет между бомбой и землей чересчур мал. Возникли также проблемы и с уборкой шасси, которое задевало за крылья ракеты. Дальше испытания уже не проводились, а фирма «Хеншель» начала разрабатывать вариант (V6) этого снаряда, специально предназначенный для Ar-234. Однако Hs-293 V6 появился на конструкторских досках слишком поздно, чтобы его можно было успеть реализовать. Подробное описание этой полевой модификации, обозначенной как «F1», находится выше. Кодирование всевозможных модификаций и вариантов Ar-234 С привело к тому, что сложно было бы найти «чистый» Ar-234 С-3. Каждый самолет должен был иметь, по крайней мере, «Rustsatz К1» (одноместная кабина). С этой точки зрения технически правильным должно было бы быть обозначение Ar-234C-3/K 1 /R1 /А 1. Использование таких длинных «имен» на практике было бы бессмысленным, поэтому полные обозначения официально не использовались.
