В 1962 г. обозначение YAO-1 было изменено на YOV-1A. Два самолета, вооруженные перед отправкой в Юго-Восточную Азию, получили обозначение JOV-1A.

АО-1 AF/OV-1A/JOV-1А

На 64 самолета AO-1AF двух первых производственных серий ставились те же двигатели Лайкоминг T53-L-3, что и на прототипы. Однако самолеты последней производственной серии, известные как OV-1 А, получили ТВД Лайкоминг T53-L-7 мощностью 1005 л.с., винты не менялись.

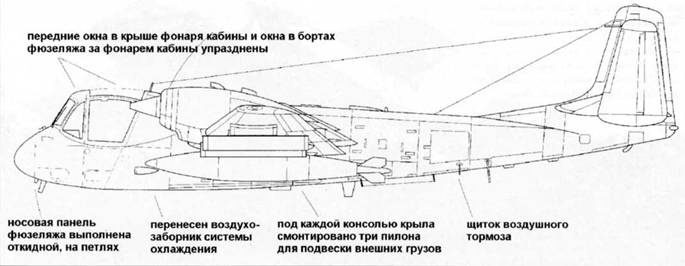

В ходе серийного производства в конструкцию самолета вносились изменения по результатам летных испытаний и эксплуатации. Так была внедрена новая носовая опора шасси в механизмом поворота и посадочной фарой, упразднены небольшие окна в верхней передней части фонаря кабины, перенесен воздухозаборник теплообменника, внедрен откидной на петлях колпак носовой части фюзеляжа. В носках крыла, горизонтального и вертикального оперения установили противообледенительную систему. Изменения были внесены также в состав бортового электронного и приборного оборудования.

На самолеты АО-1 AF/OV-1А ставились фотографические системы KS-61, фотокамера которой (КА-30) монтировалась в средней части фюзеляжа. В верхней части крыла монтировались две кассеты с осветительными ракетами (по 52 отстреливаемых вверх ракеты А4 и В6), предназначенными для выполнения фотосъемки в ночное время. Дистанционно управляемая фотокамера КА-30 обеспечивала панорамную и плановую, в пяти позициях съемку (вертикально, под углами 15 и 30 град вправо и влево от вертикали), съемку.


OV-1 «Mohawk»

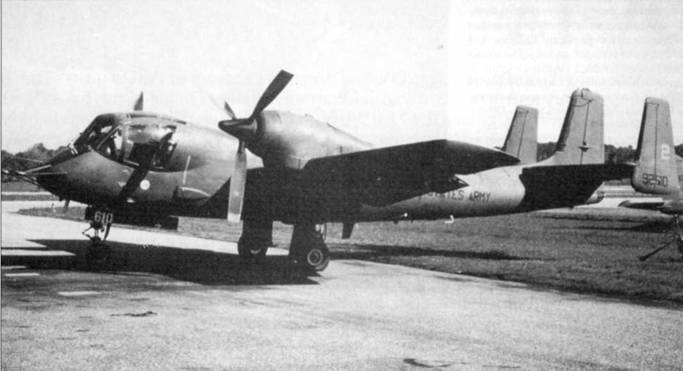

59-2603 – первый серийный AO-1AF. Наиболее заметное отличие от прототипа – отсутствие окошек в бортах фюзеляжа за откидными секциями фонаря кабины. Под крылом «Мохаука» подвешены окрашенные в желтый цвет грузовые контейнеры, контейнеры сбрасывались на парашютах; парашют укладывался в хвостовой части контейнера. На практике грузовые контейнеры использовались крайне редко.


OV-1 «Mohawk»

0V-1A, Форт-Юстис, шт. Вирджиния, май 1966 г. Самолет окрашен по «вьетнамской» схеме – полностью в матовый оливково-коричневый цвет. В носовой части фюзеляжа установлены две УКВ антенны.


По изначальным требованиям Корпуса морской пехоты США конструкция самолета предусматривала возможность установки шести подкрыльевых пилонов для подвески вооружения, но поначалу монтировали только по два пилона, на которые обычно вешали дополнительные топливные баки. В ходе летных испытаниях проверялась возможность самолета нести и применять авиационные средства поражения.

Армия стала экспериментировать с вооруженными «Мохауками» под флагом необходимости вооружить самолеты для маркировки целей дымовыми ракетами и в качестве самообороны, поскольку самолетам предстояло действовать с малых высот на поле боя, а значит принимать на себя огонь включая шесть самолетов JOV-1А были модернизированы в «ганшипы» – вариант, предназначенный для непосредственной авиационной поддержки сухопутных войск во Вьетнаме.

ВВС сделали все возможное для «разоружения» «Мохауков». Самолетам вернули обозначение OV-1A (JOV-1А официально отменили), а после формального завершения испытаний шести JOV-1A в боевых условиях Вьетнама, «Мохауки» в Юго-Восточной Азии могли нести вооружение только в целях самообороны. Самооборонялись самолеты OV-1 очень интенсивно и вплоть до самого последнего своего боевого вылета во Вьетнаме.


OV-1 «Mohawk»

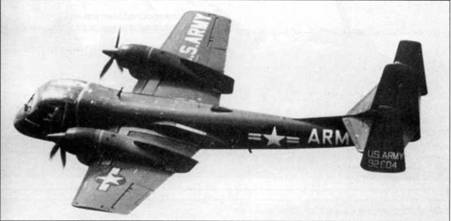

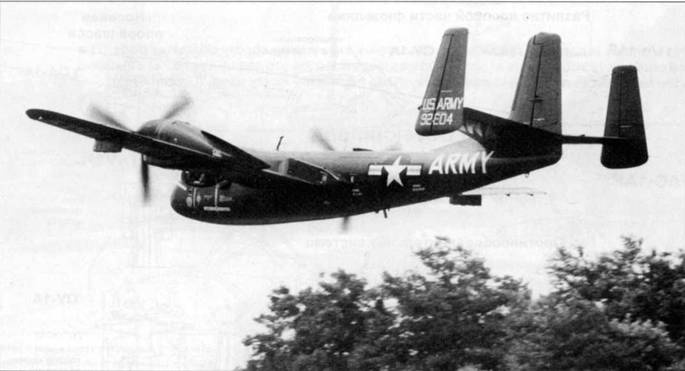

Второй серийный OV-1A (59-2604) выполняет проход на малой высоте, лето I960 г. На верхней поверхности крыла установлена кассета с осветительными ракетами.


Всего было изготовлено с января 1960 г. по февраль 1965 г. 64 самолетов AO-1AF/OV-1A:

Тип Серийный номер Количество Заводские номера
AO-1AF 59-2603/2620 18 1А/18А
AO-1AF 60-3720/3744 25 19А/4ЗА
OV-1A 63-13114/13134 21 44А/64А

OV-1 «Mohawk»

По бортам фюзеляжа над крылом установлены кассеты с осветительными ракетами, позже вместо них стали использовать подкрыльевые контейнеры.


OV-1 «Mohawk»

JOV-1 – вооруженный «Мохаук»


Развитие носовой части фюзеляжа


OV-1 «Mohawk»

YOA-1AF


OV-1 «Mohawk»

OV-1A


Носовая опора шасси


OV-1 «Mohawk»

YOA-1AF


OV-1 «Mohawk»

OV-1A


Противообледенительная система


OV-1 «Mohawk»

YOA-1AF


OV-1 «Mohawk»

OV-1A

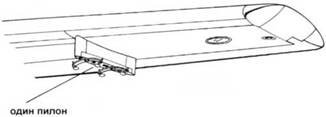

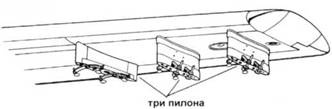

Подкрыльевые пилоны


OV-1 «Mohawk»

OV-1A


OV-1 «Mohawk»

JOV-1А


OV-1 «Mohawk»

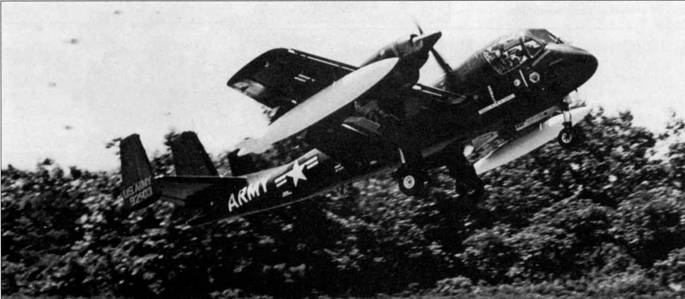

OV-1A взлетает с полевого аэродрома во время демонстрации высоким чинам своих изумительных взлетно-посадочных характеристик. Самолет окрашен по ранней схеме – целиком в блестящий грязно-оливковый цвет. Маркировка – яркая. Подвесные топливные баки емкостью по 150 американских галлонов окрашены в глянцевый белый цвет.
