OV-1 «Mohawk»

OV-1C поздней постройки/OV-IA переделанный


Осветительное оборудование


OV-1 «Mohawk»
OV-1 «Mohawk»

Осветительный контейнер LS-59A


OV-1 «Mohawk»

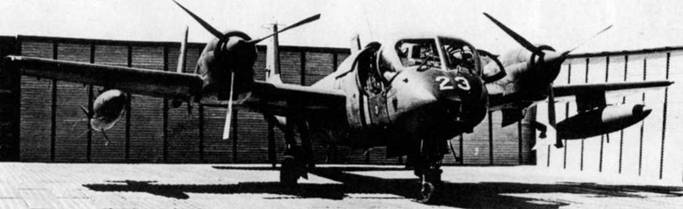

«Spud 23» – OV-1C из 131-й наблюдательной авиационной роты, Фу Бай, Южный Вьетнам, 1970 г. На стоянке лопасти винтов в обязательном порядке флюгировались, а створки кабины оставлялись приоткрытыми для вентиляции, ибо в закрытом виде кабина очень сильно нагревалась под жарким тропическим солнцем.


OV-1 «Mohawk»

На снимке хорошо видна установленная на верхней поверхности крыла кассета с осветительными ракетами. Кассета крепилась к крылу болтами и при необходимости быстро снималась.


OV-1 «Mohawk»

OV-1 С (61-2686), Форм-Юстис, шт. Вирджиния, март 1966 г. На крыле установлена кассета с осветительными ракетами, необходимого для ночного фотографирования. Кассеты устанавливали как на одну консоль крыла, так и на обе. Одна кассета содержала 54 осветительных ракеты.


OV-1 «Mohawk»

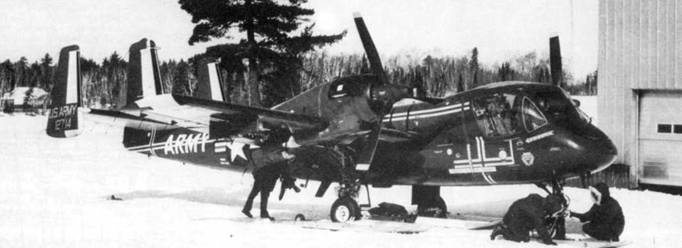

OV-1C (61-2714) на испытаниях колесно-лыжного шасси, Миннесота, февраль 1963 г. При монтаже лыж, створки ниш шасси демонтировались. Лыжа носовой опоры шасси в убранном виде выполняла функцию створки ниши опоры шасси. Полосы белого цвета нанесены на борта фюзеляжа для удобства фиксации процесса уборки и выпуска лыжного шасси на кинопленку.


OV-1 «Mohawk»

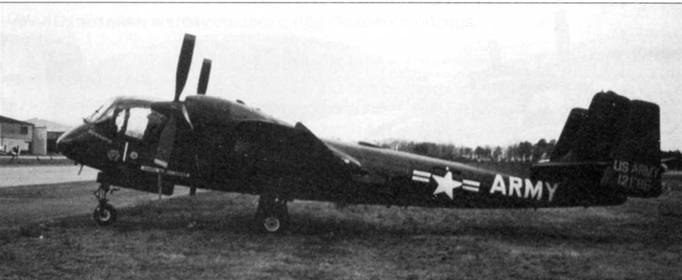

60-3748 – четвертый серийный OV-1C. На самолете установлены «короткое» крыло и тормозные щитки на фюзеляже. Позже на самолеты OV-1C стали ставить крылья увеличенного размаха, а от воздушных тормозов отказались совсем.


OV-1 «Mohawk»

OV-1 С (61-2686) на испытаниях в Форт-Юс тисе, шт. Вирджиния, 1966 г. Самолет окрашен но ранней схеме – в глянцевый грязнооливковый цвет с яркой полноцветной маркировкой.


OV-1 «Mohawk»

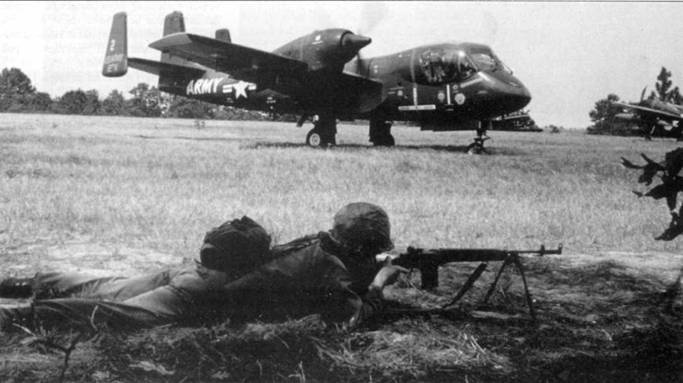

Внешне оснащенный И К системой OV-1C почти не отличим от OV-1A. Снимок OV-1C сделан на учениях армии США.


OV-1 «Mohawk»

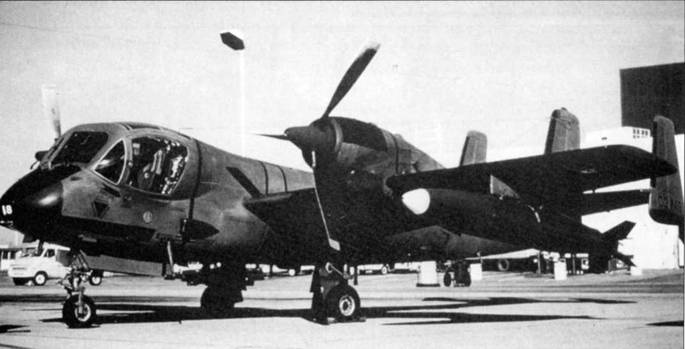

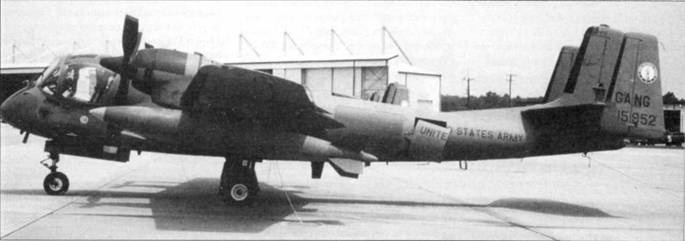

Окрашенный в матовый грязно-оливковый цвет OV-1C (68-15952) авиации Национальной Гвардии штата Джорджия. Самолет ранней постройки – оснащен воздушными тормозами. На руле направления изображена эмблема Национальной Гвардии.


В 1965 г. самолет с серийным номером 61-2728 прошел модернизацию, положив начало внедрению в серийное производство значительных усовершенствований конструкции. Последующие 88 серийных самолетов получили крылья увеличенного размаха и двигатели Лайкоминг T53-L-15 мощностью по 1150 л.с. Эти самолеты стали первыми «Мохауками» оснащенными системами кондиционирования. На самолетах поздней постройки часть приборов- «будильников» заменили приборами с вертикальными ленточными шкалами. Неофициально эти машины именовались “Super-C”. На 72-м серийным самолете OV-1C впервые был установлен подкрыльевой контейнер с овсетительными ракетами вместо надкрыльевых кассет. 32 самолета OV-1C прошли доработку в «ганшип», с некоторых JOV-1C было снято И К оборудование и установлен второй комплект органов управления.

В 1966 г. фирма Грумман модернизировала самолеты OV-1C с серийными номерами 61-2683 и 62-5849 путем установки ряда новых систем с перспективой интеграции этих систем в конструкцию серийных аэропланов. В частности были установлены: новая система «свой-чужой», гиромагнитный компас, маркерный радиоприемник, новое радиосвязное оборудование, доплеровская навигационная система. Кроме того, на самолеты поставили ТВД T53-L-7. Поздние OV-1C оснащались второй панорамной фотокамерой КА-60, которая монтировалась в носовой части фюзеляжа. Вторые фотоаппараты поставили также на часть самолетов ранней постройки. Первый модернизированный OV-1C вернулся в строй армии США 29 июля 1966 г.

С февраля 1961 г. по декабрь 1969 г. фирма Грумман изготовила 169 самолетов AO-1CF/OV-1C:

В июне 1968 г. на один OV-1C было установлено радиопеленгационное оборудование. Короткое время этот самолет эксплуатировался в составе 156-й радио исследовательской роты, базируясь в Канн Тхо, республика Вьетнам. Программа, известная как «Homing Pigeon», дала разочаровывающие результаты. В сентябре 1968 г. радиопеленгационный «Мохаук» вернули в Штаты.


OV-1 «Mohawk»

OV-1C (64-14243), хотя и маркирован символикой армии США, но принадлежит школе летчиков-испытателей авиации ВМС США в Патаксен-Ривер, шт. Мэриленд. На топливном баке изображена эмблема школы морских летчиков-испытателей. Позже этот самолет эксплуатировался агентством по охране окружающей среды от врагов окружающей среды.


OV-1 «Mohawk»

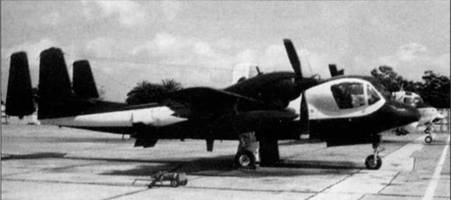

Специальная окраска одного из четырех OV-1C таможенной службы США. В удлиненной носовой части самолета установлена ПК система обзора передней полусферы. Самолеты использовались таможней для пресечения контрабанды наркотиков.

Тип Серийные номера Количество Заводские номера
AO-1CF 60-3745/376 17 1C/17С
AO-1CF 61-2675/2728 54 18С/71С
AO-1CF 62-5849/5858 10 72С/81С
OV-1C 66-18881/18896 16 89С/97С
OV-1C 67-18897/18932 36 98С/133С
OV-1C 68-15930/15965 36 134С/169С
Silver Lance

Два «Мохаука», YOV-1A 68-15964 и OV-1C 60-3748, в начале 60-х годов летали вдоль границ с Восточной Европой в рамках программы «Silver Lance». Самолеты были оснащены разведывательным радиооборудованием, которое работало в пассивном режиме. Установленная на самолетах аппаратура Hot Pipe и Battleaxe позволяла пеленговать работу радиолокаторов. Позже аналогичные задания выполняли самолеты RV-1D. «Мохауки» состояли на вооружении 14-го и 314-го отрядов батальона армейской безопасности (Army Security Agency Battalion, ASA Battalion). Отряды базировались в Герцогенаурахе, но «боевые вылеты» выполнялись с авиабазы под Нюрнбергом.
