Самолеты «Silver Lance» имели дополнительные антенны на фюзеляже, воздушные тормоза в целях снижения массы с самолетов были демонтированы.

RV-1C Quick Look

В конце 1969 г. два самолета OV-1С (68- 15964 и 68-15965) были модернизированы в вариант, известный как RV-1C Quick Look. На самолетах установили аппаратуру радиоэлектронной разведки и целеуказания. Система AN/APQ-142 позволяла пеленговать работы радиолокаторов, привязка источников электромагнитного излучения к координатной сетке с высокой точностью осуществлялась инерциальной навигационной системой. Аппаратура Quick Look размещалась в двух подвесных контейнерах, которые монтировались на подкрыльевых пилонах №№ 1 и 6.

После испытания самолетов в США, их в декабре 1970 г. направили в Западную Германию на авиабазу Флигерхорст. В 1973 – 1974 г.г. самолеты проходили интенсивные испытания опять в США. В сентябре 1974 г. самолеты RV-1C Quick Look вновь появились в Западной Германии на авиабазе Китцинген в составе 1-го отряда 330-й роты ASA. В 1975 г. самолеты перебазировали в Штутгарт. В 1979 г. обозначение самолетов было изменено на RV-1D «Quick Look II» после того как RV-1C по планеру и двигателю довели дол уровня OV-1D.


OV-1 «Mohawk»

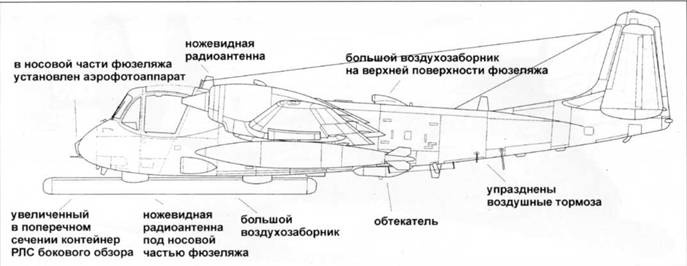

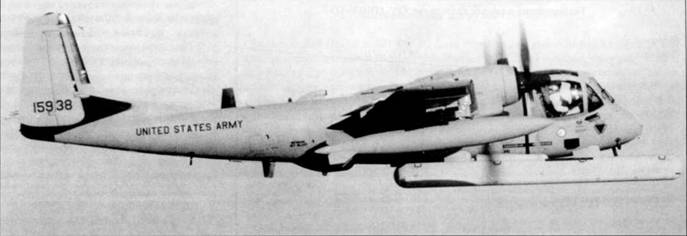

OV-1D, поздняя конфигурация с РЛС бокового обзора


OV-1 «Mohawk»

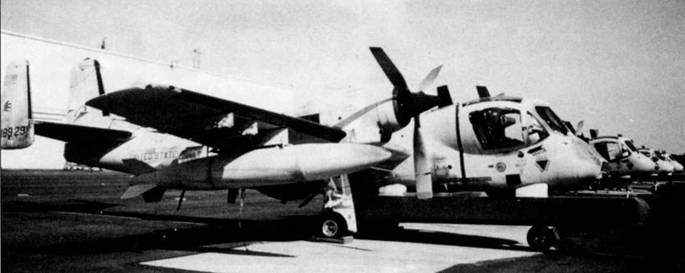

Этот «Мохаук» (67-18929) был построен как OV-1C, но затеки модернизирован в вариант OV-1D. В 1965 г. фирма Грумман перенесла производство всех работ, связанных с «Мохауками» из Безпэйджа, Лонг-Лйденд, в Стюарт, шт. Флорида.

Проект 452 SEAMORE

Самолет «Мохаук» рассматривался прежде всего в качестве разведывательной платформы, но характер операций в Юго-Восточной Азии требовал от установленной на самолете аппаратуры способности обнаруживать инфильтрацию людей и техники. Штатные системы «Мохаука» столь ювелирную работу выполнять не могли. Отчасти положение исправило оснащение самолетов радиолокаторами бокового обзора и ИК аппаратурой. Тем не менее, полевые командиры настаивали на улучшении разведывательных возможностей самолета, как-то: способности обнаруживать малоскоростные цели (пешеходов), улучшении разрешающей способности бортовой аппаратуры, получения разведывательной информации в близком к реальному масштабе времени, придания самолету возможности координировать действия ударной авиации.

В марте 1967 г. фирма Грумман в ответ на требования армии начала модернизацию четырех самолетов в рамках проекта SEAMORE (South-East Asia MOhawk Requirement). На фирме проект получил шифр G-134T, в данный вариант модернизировались два OV-1B и два OV-1C. С самолетов OV-1B (62-5903 и 64-14242) демонтировали фотосистемы KS-61 и кассеты с осветительными ракетами и систему AN/ UOD-2. Вместо РЛС AN/APS-94 установили усовершенствованную РЛС AN/APS-94С, в состав которой входили индикатор большего размера и линия передачи данных AN/AYA-5. На самолеты также были установлены маркерный радиоприемник SST- 181X и система предупреждения об электромагнитном облучении.

С OV-1C (61-2718 и 62-5857) по аналогии с OV-1B демонтировали фотоаппаратуру и кассеты с осветительными ракетами. ИК система AN/AAS-14 была заменена ИК системой AN/AAS-22, увязанной с аппаратурой передачи данных AN/AYA-5. В состав бортового радиоэлектронного оборудования дополнительно были включены маркерный радиоприемник SST-181X, вычислитель местоположения целей CDC-449 и система предупреждения об электромагнитном облучении.

Самолеты SEAMORE прибыли в Юго- Восточную Азию в мае 1968 г., они действовали в составе 228-й роты, которая базировалась в Кань Тхо, в октябре 1968 г. их передали в 131-ю авиационную роту на авиабазу Фу Бэй. Один OV-1B SEAMORE был сбит в октябре 1969 г.; три оставшихся самолета летали над Вьетнамом до 1972 г. После возвращения в США единственный уцелевший OV-1B SEAMORE передали в НАСА, где его зимой 1972 – 1973 г.г. использовали для ледовой разведки Великих озер.


OV-1 «Mohawk»
OV-1 «Mohawk»

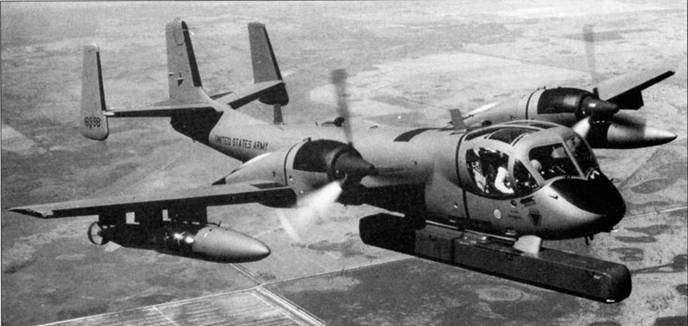

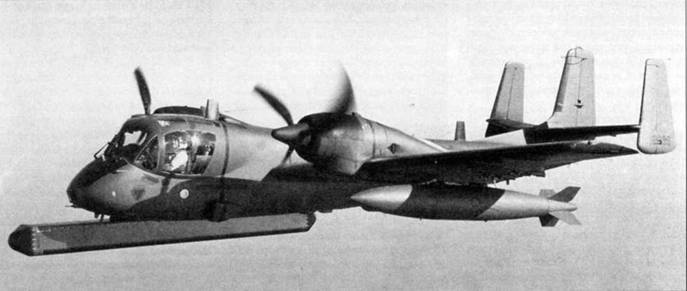

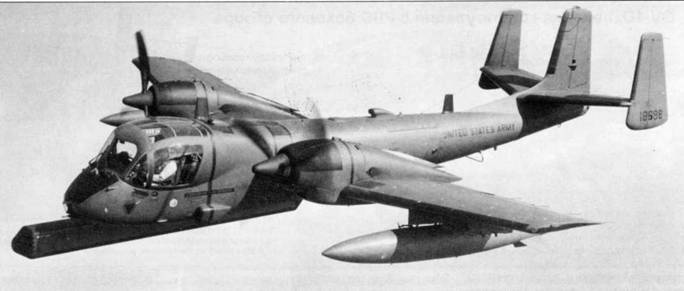

Два фото OV-1D (67-18898) из 73-й роты военной разведки, 1966 г. Редкий случай – на самолет подвешен 300-галлоный топливный бак, обычно использовались подвесные баки емкостью в 150 американских галлонов.


OV-1 «Mohawk»

OV-1D (68-16998) из учебного центра армии США в Форт-Ху а чу ка, шт. Аризона, 1970 г. На внешнем пилоне под крылом подвешен осветительный контейнер LS-59A. Контейнеры, которые подсвечивали местность электронными лампами-вспышками, пришли на смену надкрыльевым кассетам с осветительными ракетами.


OV-1 «Mohawk»

OV-1 A/JOV-1A Mohawk


OV-1 «Mohawk»

OV-1D


OV-1 «Mohawk»

OV-1A


OV-1 «Mohawk»

OV-1B


OV-1 «Mohawk»

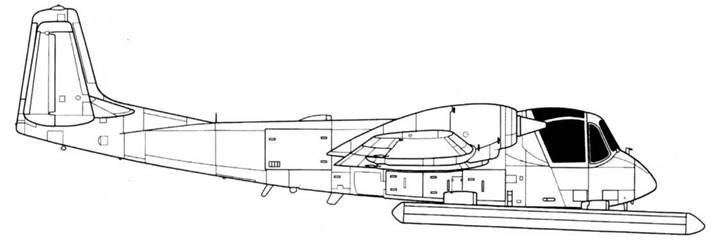

OV-1D SLAR


OV-1 «Mohawk»

В последние годы эксплуатации самолеты OV-1 армейской авиации США летали будучи полностью покрашенными в цвет Aircraft Gray, который снижал заметность самолетов как в визуальной области спектра, так и в тепловой. Вся надписи выполнялись матовой черной краской.

Тип Серийные номера Количество Заводские номера
YOV-1D* 67-18898/18901 4 1D/4D
OV-1D 68-16990/16999 10 5D/14D
OV-JD 69-17000/17026 27 15D/41D

*конвертированы из ОV-1C


OV-1 «Mohawk»

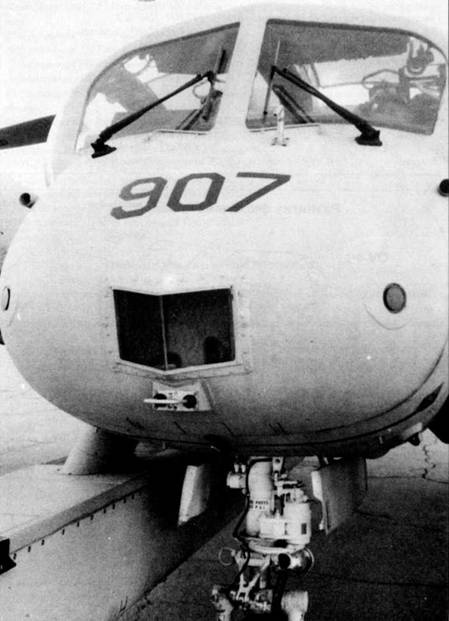

Плоские окошки в носовой части фюзеляжа самолета OV-1D сделаны под объектив перспективного АФА КА-60С. Перед окошками установлена рамочная антенна инструментальной системы посадки, правее и леве – две круглый антенны приемника системы предупреждения об электромагнитном облучении AN/APR-25.
