Чтобы максимально приспособить У- 2ВС к требованиям серийного производства в военных условиях, конструкторское бюро завода 51 («родного» предприятия Поликарпова) под руководством Натана Марковича Бахраха приступило к его модернизации. Самолет поделили на шесть подсборок, за каждую из которых отвечала соответствующая сборочная линия. Подсборки были следующими:
– силовая установка – двигатель, пропеллер, панели капота, проводка и трубопроводы,
– фюзеляж с оборудованием.
– крылья,
– подкосы и расчалки,
– хвостовое оперение,
– шасси.
На начало 1944 года каждый авиазавод производил несколько модификаций У-2, и введение подсборок упростило изготовление существующих версий и создание новых разновидностей машины. После запуска в производство У-2ВС, приспособленного для серии, на его базе были созданы следующие модификации У-2НАК, У-2ГН, У- 2СС и У-2М. Последней модификацией, запущенной в серию незадолго до конца войны, стал сельскохозяйственный У-2 АП.
Внешними отличиями У-2ВС образца 1944 года были триммер на левом руле высоты и пулемет ДТ на турели Тур-6 (однако продолжалась и постройка У-2ВС с пулеметами ШКАС). В состав стандартного оборудования вошел генератор ГС-350 (ранее устанавливался только на ночных бомбардировщиках), который питал током лампы подсветки кабины, навигационные огни и посадочную фару. Последняя теперь входила в состав стандартного оборудования, она устанавливалась под левым нижним крылом, заменив на части машин посадочные фалыифейры.
К стандартному оборудованию панели приборов, включавшему компас, альтметр, указатель скорости и указатель положения, добавили гирогоризонт, питание которого осуществлялось большой трубкой Вентури, крепившейся на левом борту фюзеляжа перед передней кабиной. Ручка управления в задней кабине стала съемной. Также в состав стандартного оборудования У-2ВС образца 1944 года входил шумо-пламегаситель ШПГ-2, установленный на выхлопном коллекторе, и прицел для ночного бомбометания НКПБ-8, крепившийся к правому борту фюзеляжа у передней кабины, с соответствующим вырезом в нижнем крыле. Под крылом и фюзеляжем размещалось шесть держателей Дер-7 с тросовым спусковым механизмом, которые могли нести нагрузку общим весом до 300 кг.
Со всеми этими доработками У-2ВС образца 1944 года успешно прошел государственные испытания, в ходе которых было обнаружено снижение летных характеристик. Доработанный самолет весил на 388 кг больше, чем обычный У-2, но без бомбовой нагрузки он лишь незначительно уступал по скорости, скороподъемности и потолку своему предшественнику. При подвеске бомб скорость самолета составляла 134 км/ч у земли, 100 км/ч на высоте 1000 м, а эксплуатационный потолок не превышал 1550 м.
У-2НАК (ночной артиллерийский корректировщик) был спроектирован в ОКБ Поликарпова в 1943 году. Он строился на заводе 51 как модификация выпускавшегося параллельно У-2ВС (ЛНБ), согласно техническому заданию, подписанному 20 октября 1943 года начальником НИИ ВВС Красной Армии.

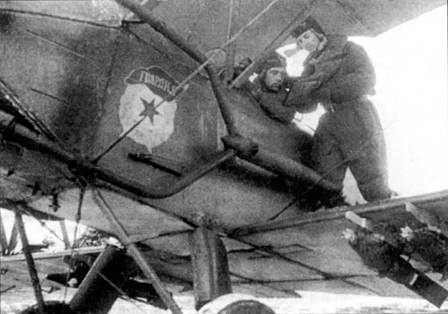

Нестандартный пламегасетиль на одном из У-2 107-го полка связи.

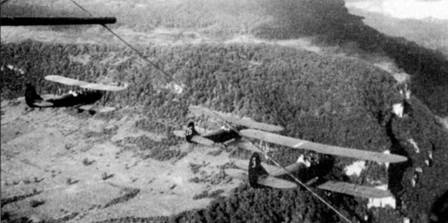

Группа У-2 из 263-го НЛБАП над предгорьями Кавказа, 1942 г.

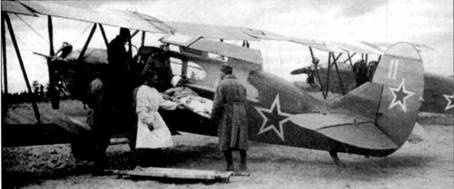

Погрузка раненного в С-2, Ленинградский фронт, 1943 г.
У-2НАК был оснащен приемно-передающей радиостанцией РСИ-4, органы управления которой размещались в кабине наблюдателя. Блоки приемника и передатчика были установлены в фюзеляже за кабиной, а мачта антенны крепилась к верхнему крылу и являлась отличительной чертой этой модификации. Для связи между членами экипажа использовалось самолетное переговорное устройство СПУ-Ф-2.
Шкалы приборов в обеих кабинах были покрыты флуоресцентной краской и освещались ультрафиолетовыми лампами УФО.
Кроме того, для освещения карт в каждой кабине было по паре обычных ламп.
Бортовая электрическая сеть питалась от генератора ГС-350М мощностью 0,35 кВт через регулятор напряжения РК-12Ф-350 и фильтр для подавления шума КФ-10-350. Генератор, имевший ременчатый привод от вала двигателя, был установлен между 1 -м и 2-м цилиндрами, а регулятор и фильтр крепились к противопожарной перегородке. Увеличившееся число потребителей тока на борту потребовало внесения изменений в электропроводку самолета.
Индивидуальные выхлопные патрубки цилиндров были объединены кольцевым коллектором, на выходе из которого был установлен шумопламегаситель МАКФ-4. Пусковое магнето было заменено катушкой КП-4716, а в высоковольтном контуре были установлены фильтры АФП. Чтобы избежать воздействия на радиоаппаратуру, все металлические части самолета (включая трубы тяг системы управления) заземлили с помощью медных проводов.
Войсковые испытания пяти опытных У- 2НАК проводились с 10 по 25 июля 1944 года 118-м Отдельным разведывательным полком 2-ой Воздушной Армии 1-го Украинского Фронта, который базировался приблизительно на 100 км восточнее Львова. Несмотря на то, что в конечном итоге все самолеты были потеряны по не боевым причинам (в основном из-за вынужденных посадок после потери ориентации) они получили высокую оценку и были рекомендованы для запуска в серию. Боевое использование У-2НАК началось на последнем этапе войны. В дневное время корректировка артогня велась с высот 1000-1500 м на удалении не более 40 км от наземной радиостанции. Ночная разведка велась с высот 600-1000 м, при этом экипаж старался заходить на цель на минимальных оборотах двигателя. При первом заходе осветительные ракеты обычно не использовались. Только когда звук мотора выдавал самолет, экипаж НАК сбрасывал осветительную ракету, чтобы лучше рассмотреть цель.

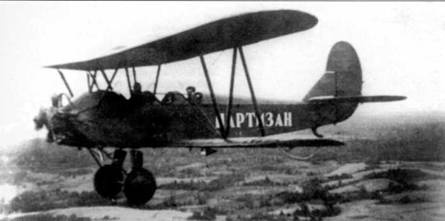

У-2СП одного из полков ГВФ

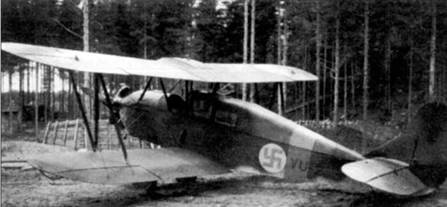

С-1, ставший трофеем финнов

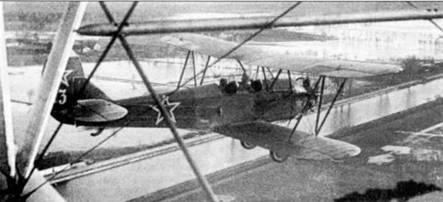

По-2 из 399-го авиаполка связи, весна 1945 г.
Реконструкция модернизированного магазина, называвшегося «борода».

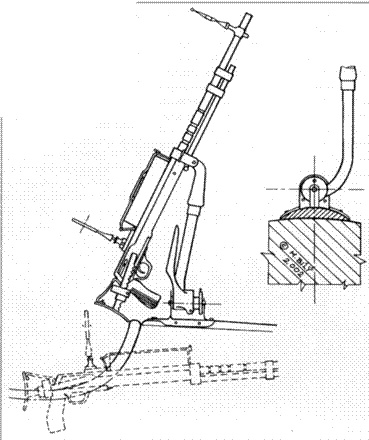

Пулемет ДА с барабанным магазином на поворотном кронштейне. Пунктиром показано размещение пулемета в походном положении.
