Новые данные, публикуемые в этой работе, появились благодаря тому, что российские архивы недавно опубликовали большое количество недоступной ранее информации, нашедшей отражение в статьях в журналах «Мир Авиации» и «Крылья Родины». Несмотря на это, в истории У-2/По-2 есть ещё много вопросов, требующих дополнительного изучения.
С момента полета прототипа в 1927 году и до 1953 года, когда производство По-2 завершилось в СССР, и далее до 1955 года – времени прекращения серийного выпуска самолетов в Польше, число только основных модификаций достигло дюжины.
Изменения в конструкцию стали вноситься уже в 1930 году, когда развернулось массовое производство самолета. Доработки производились непрерывно, что приводило к неразберихе на сборочных линиях. Чтобы решить эту проблему стали использовать следующий метод: после внесения определенного числа доработок конструкция «замораживалась» (дальнейшие изменения не допускались) и создавался так называемый эталон, включавший все доработки до определенной даты. Для строившихся до войны У-2 эталоны обозначались цифрой года: эталон 1933 года, 1934,1936,1938, 1939 и 1940 годов.
С3
Кок винта и обтекатель мотора
Триммер

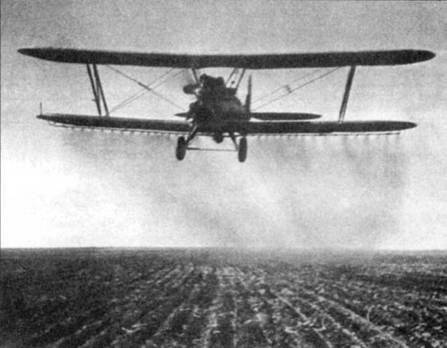

Сельскохозяйственный У-2 с оборудованием для аэросева

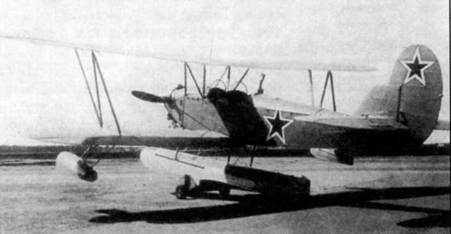

Прототип морского варианта У-2М, 1944 год.
Двигатели
Если у вас нет мотора, то у вас нет и самолетов – принцип известный ещё пионерам строительства летательных аппаратов тяжелее воздуха. Своим успехом У-2/По-2 во многом обязан тому, что в наличии имелся подходящий серийный двигатель. Пятицилиндровый мотор воздушного охлаждения М-11 конструкции Швецова создавался параллельно с У-2. Первые М-11 имели номинальную мощность 100 л.с. (74 кВт) максимальную 110 л.с. (81 кВт). В 1939 году появился М-11 Г (такой же мощности), а за ним усовершенствованный М-11Д номинальной/максимальной мощностью 115/125 л.с. (85/92 кВт). Послевоенные самолеты оснащались моторами М-11Д и М-11Ф (140 Л.С./103 кВт), М-ПК, Л, М, МФ и, возможно, М-ПФР (160 л.с./118 кВт). Моторы модификации М-11М/МФ (146 л.с./Юб кВт) были первыми существенно модернизированными М-11 и имели заметные внешние отличия от своих предшественников – площадь оребрения головок цилиндров была значительно увеличена, чтобы обеспечить приемлемый температурный режим.. Кроме того, сделали закрытыми толкатели клапанов, что позволило увеличить ресурс мотора, а ФР имел более выпуклый картер.
Помимо М-11 на У-2/По-2 устанавливались и другие моторы. Самым мощным из них был американский Райт «Циклон» (714 л.с./524 кВт), которым оснастили модернизированный У-2, получивший обозначение РВ-23 (Рекорд высоты). Самолет был построен на заводе № 23 «Красный Летчик» в Ленинграде под руководством Николая Густавовича Михельсона. Следует отметить, что эта машина очень отличалась от У-2 – она имела два поплавка. А размах крыльев был увеличен с 11,4 до 17 м. Предполагалось, что самолет сможет набрать высоту 14000 м – новый мировой рекорд для гидросамолетов, но удалось достичь «только» 13430 м.
Для действий в условиях Арктики одна машина (вероятно имевшая бортовой номер СССР-Н5) была оснащена более мощным и надежным двигателем Сименс Гальске Sh 14 мощностью 125 л.с. (92 кВт).

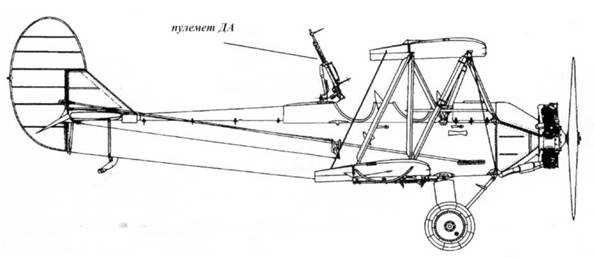

У-2ВВС/У-2ВС – наиболее массовая предвоенная модификация У-2

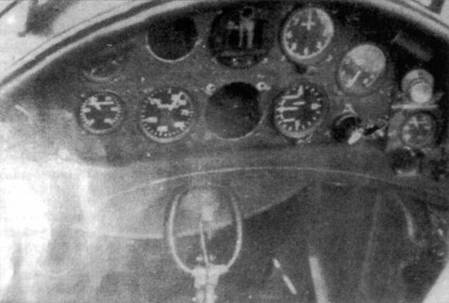

Панель приборов в передней кабине «финского» У-2, имевшего бортовой номер VU-2.

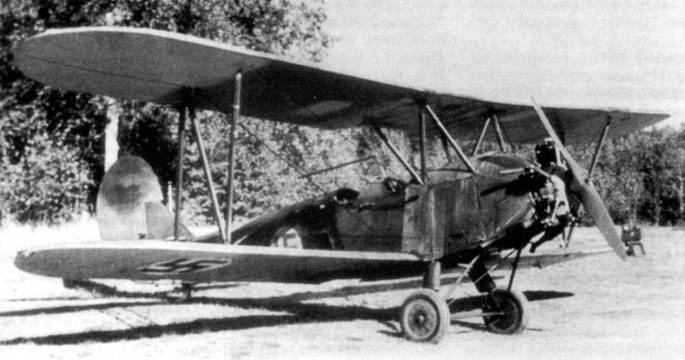

Один из четырех У-2, служивших в финских ВВС. Снимок самолета с бортовым номером VU-3 сделан в конце сентября 1944 года.
Кроме того самолет получил дополнительный топливный бак для увеличения дальности полета. Он был поставлен Комсевморпути – организации, отвечающей за Северный морской путь – в январе 1932 года, где прослужил около трех месяцев, прежде чем потерпел аварию.
Наверное, наименее эффективными из устанавливавшихся на У-2 моторов был ряд модифицированных автомобильных двигателей ГАЗавиа, созданных на Горьковском автомобильном заводе. Они разрабатывались на базе лицензионных моторов Форд группой энтузиастов при поддержке руководства предприятия, и были построены небольшой серией. Предполагалось, что удастся создать дешевый массовый мотор для широкого использования в аэроклубах. Первый в семействе двигатель ГАЗ А развивал всего 46 л.с.(34 кВт) и был готов к летным испытаниям в 1934 году. За ним последовал ГАЗавиа М-60 мощностью 56 л.с. (41 кВт), а в 1937 году был создан ГАЗ- 11, мощность которого сумели увеличить с первоначальных 85 л.с. (63 кВт) до 92-97 л.с. (68-71 кВт). Эти моторы, выполненные с широким использованием чугуна и имевшие громоздкие радиаторы, были слишком тяжелыми и маломощными и плохо подходили для установки на самолет. В ходе летных испытаний У-2 с мотором ГАЗ М-60 (один из таких самолетов принадлежал Осавиахиму и имел регистрационный номер СССР С 2483) уступали своим собратьям с мотором М- 11. Такие же неутешительные результаты продемонстрировали У-2 с мотором ГАЗ›-11, одним из которых был СССР-И201.
Но не все попытки замены двигателя были столь же неудачными. Пятицилиндровый мотор воздушного охлаждения М-12 (200 л.с./ 147 кВт), разработанный под руководством М.А. Коссова, был в 1943 году установлен на У-2 МБ М-12, добавив «живости» биплану, которому уже не хватало мощности. Новый мотор был разработан так, что узлы его крепления были полностью идентичны таковым у М-11. Летные испытания продолжительностью 75 часов показали значительное увеличение летных характеристик, но несмотря на это М-12 в серию не пошел.

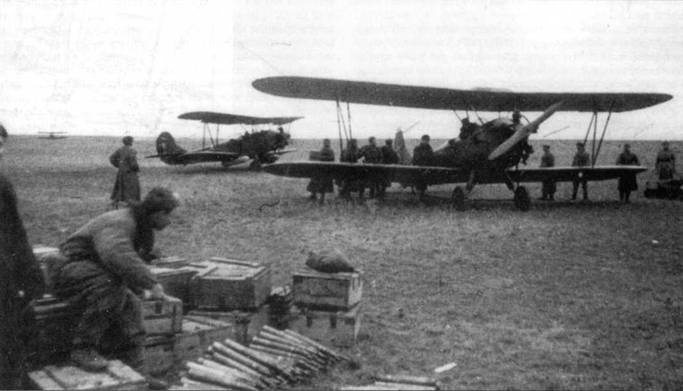

Достоинства У-2 полностью раскрылись во время отступления и оборонительных боев 1941/42 годов, когда самолеты этого типа стали использоваться во.многих целях, для которых они не были первоначально предназначены. Фотография У-2 из гвардейского авиаполка .майора Л.Л. Оводова сделана в Крыму в ноябре 1943 года. Самолет на заднем tuane снаряжен кассетами для малых бомб КМБ.

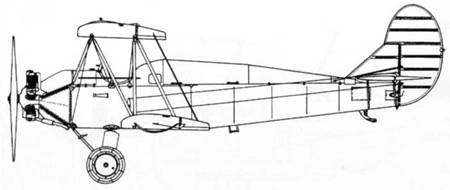

Послевоенный По-2Л
