Два убирающихся ролика для запуска с катапульты были установлены в передней части фюзеляже. Пара задних роликов тоже убиралась, если в них не было нужды. Но если самолет взлетал с катапульты, убрать их было невозможно. Посадочный крюк имел А-образную форму и крепился снизу к фюзеляжу в районе 19-го шпангоута. В убранном положении крюк крепился с помощью быстродействующего замка, открывавшегося пилотом при посадке с помощью ручки в кабине.
Топливный бак емкостью 549 литров располагался в фюзеляже, между кабинами пилота и наблюдателя. Еще два бака емкостью по 174 л размещались в передней кромке центроплана.
Цельнометаллическое двухлонжеронное крыло состояло из трех секций – центроплана и пары складывающихся консолей. Помимо топливных баков в центроплане размещались маслорадиаторы и колодцы основных стоек шасси, которые складывались по направлению к фюзеляжу, полностью убираясь в крыло, и закрывались щитками. В консолях были установлены 20-мм пушки Бритиш Испано, перезарядка которых производилась с помощью пневмоэлектрической системы. Боезапас внутренней пушки – 175 снарядов, а внешней – 145. Механизация крыла состояла из элеронов и закрылков Фейри-Юнгмена (последние имели гидравлический привод). В полете закрылки обычно убирались, но их можно было выдвинуть в промежуточное положение для увеличения маневренности машины. Консоль крепились к центроплану с помощью универсального шарнира, располагавшегося в районе 7-й нервюры, и складывалась поворачиваясь назад вверх. Уборка осуществлялась вручную и в сложенном положении консоли крепились с помощью фиксаторов в хвостовой части фюзеляжа. Узлы подвески позволяли нести под крылом 150 или 340 – литровые подвесные топливные баки или до 907 кг бомб. На каждой консоли было также по четыре узла подвески для 76-мм НУРСов.
Киль и стабилизатор имели металлическую обшивку, рули направления и высоты – полотняную. Рулевые поверхности имели триммеры и роговую компенсацию.
«Файрфлаи» FR.I 736-й эскадрильи на линейке в Сент Меррине. Различные схемы камуфляжа и разнообразие цветов коков винтов свидетельствуют о предыдущей службе самолетов в различных боевых частях.
Этот «Файрфлай» F.1 раннего типа принадлежал 1772-й эскадрилье, когда она в 1944 году базировалась в Берскау. Кок винта – двухцветный, передняя часть белая, синяя или желтая, конкретно для каждой эскадрильи, задняя – индивидуального цвета для каждого самолета.

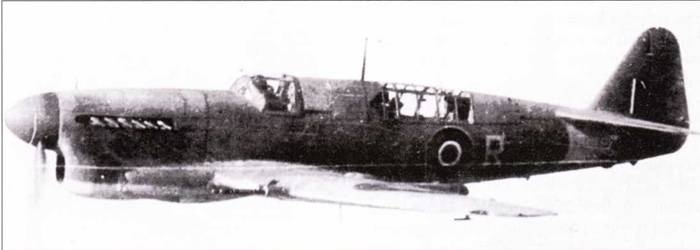

«Файрфлаи» F.1 голландской морской авиации (Marine Luchtvaurtdienst, MLD). Код «Р» обозначал Konvooi (Патруль), что идентифицировало роль самолета. Позднее его заменили «16».
«Файрфлаи» F.1 1772-й эскадрильи, пролетающий над авианосцем «Индефатигебл», август 1945 годи.

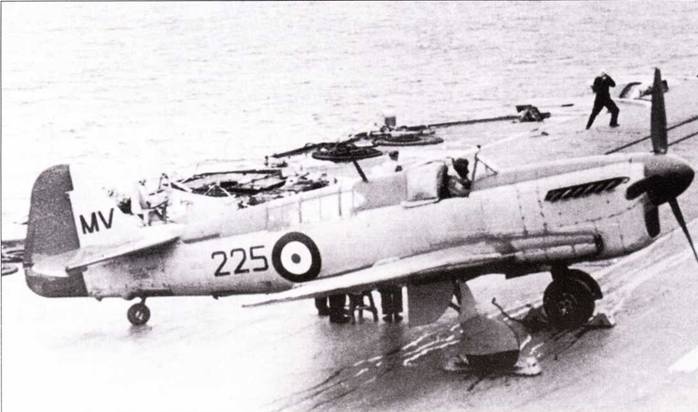

«Файрфлай» FR.1, б/н 225, во время тренировок на авианосце. Самолет обычно базировался к Майлтауне, Шотландии.
Силовая установка состояла из мотора Ролле -Ройс «Грифон» ИВ, развивавшего мощность 1735 л.с. на уровне моря и 1495 л.с. на высоте 4 267 м , который вращал трехлопастной винт изменяемого шага Ротол диаметром 3,96 м. Начиная с 470- го серийного «Файрфлая» 1 стали устанавливать мотор «Грифон» XII, такой же мощности, но с более производительным турбокомпрессором и редуктором усиленной конструкции.
Всего изготовили 872 «Файрфлая» 1, из них 132 построила по лицензии GAL. После войны с конвейра сошло еще тридцать «единичек» для авиации ВМС Нидерландов.
Логично, что первым подразделением FAA, получившим «Файрфлай» стала 778-я эскадрилья – Подразделение эксплуатационных испытаний (Service Trial Unit), в которой имелось отдельное звено, занимавшееся палубными испытаниями на борту авианосца «Претория Касл». Первый прототип «Файрфлая» поступил в 778-ю эскадрилью в феврале 1943 года и флотские пилоты приступили к отработке посадки на макет палубы авианосца ADDL (Aerodrome Dummy Deck Landing). Ещё два «Файрфлая» поступили в Крэйл в июне, а остальные самолеты были поставлены 778-й эскадрилье в августе 1943 года, после чего её перебросили в Эрброас. Первую серию палубных испытаний (DLT – Deck Landing Trials), которая проводилась 8 и 9 июня 1943 года на борту авианосца «Илластриес», успешно выполнил капитан Браун на самолете Z 1844. Эта же машина использовалась три месяца спустя для испытаний на борту авианосца «Претория Касл», имевшего меньшую по размерам палубу. К сожалению, на второй день испытаний – 9 сентября – не выпустился посадочный крюк и «Файрфлай» врезался в защитный барьер. Палубные испытания возобновились 22 ноября 1943 года полетом капитана Лэйна, а ещё одна серия была проведена двумя машинами 9 и 10 февраля 1944 года.
Первые «Файрфлаи», поступившие на вооружение FAA были распределены по несколько самолетов по следующим подразделениям: в августе 1943 года их получила 787-я эскадрилья (Naval Air Fightiny Development Unit), в июне 1944 года – 748-я эскадрилья (Naval Operational Training Unit) и 6 сентября 1944 года – 768-я эскадрилья (Deck Landing Training Unit) и 772-я эскадрилья (FRU School).

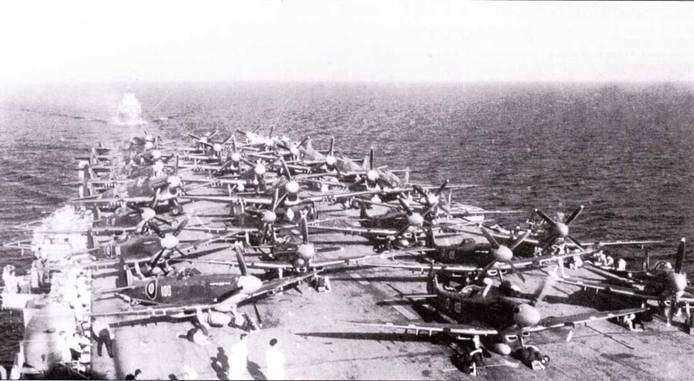

«Сифайры» F.XVII 805-й эскадрильи и «Файрфлаи» FR.1 816-й эскадрильи в кормовой части палубы авианосца «Оушен». Самолеты были сфотографированы во время похода по Средиземному морю, когда они готовились к перелету на берег в Хал Фар.
Когда война закончилась, 837-я эскадрилья базировалась в Австралию. В октябре 1945 года они перевооружилась там на «Файрфлаи» FR.1. В июне 1946 года эскадрилья отправилась в поход к Индийский Океан на борту авианосца «Глори».
«Файрфлай» F.1A
По существу самолеты этой модификации являлись «Файрфлаями» F.1, доработанными до стандарта FR.1 в ремонтных подразделениях FAA, с использованием технической документации Фэйри. После переделки эти самолеты получили имя «ASHCAT», на моряки прозвали их «ASHCAN» (мусорное ведро). Точное число «Файрфлаев» прошедших доработку неизвестно.
Служба
Первым боевым подразделением, оснащенным «Файрфлаями» стала с 1 октября 1943 года 1770-я эскадрилья в Йовилтоне. Фактически, первый самолет поступил в Иовилтон ещё 27 сентября, а вторая машина – 5 октября. Все пилоты облетали новый самолет два дня спустя и остались им очень довольны. Остальные «Файрфлаи» поступили в течение двух месяцев и 1770-я эскадрилья, в составе которой числилось 16 самолетов и 14 экипажей, приступила к интенсивным тренировкам под командованием подполковника И.П.Годфри.
