AN/APS-19 Rabomb

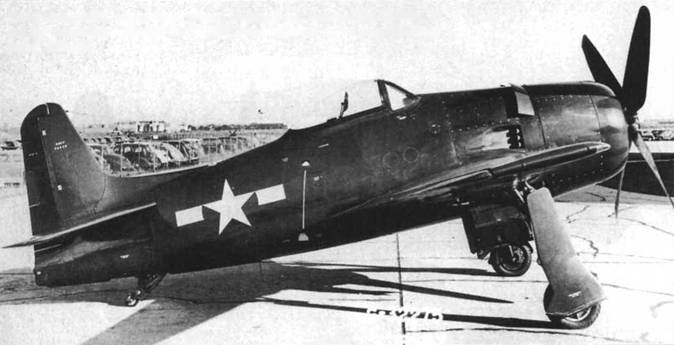

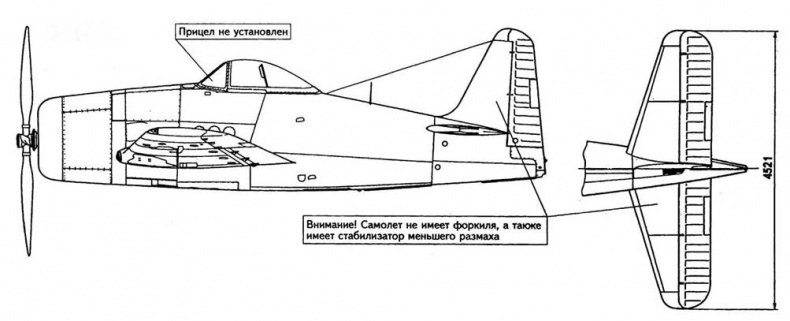

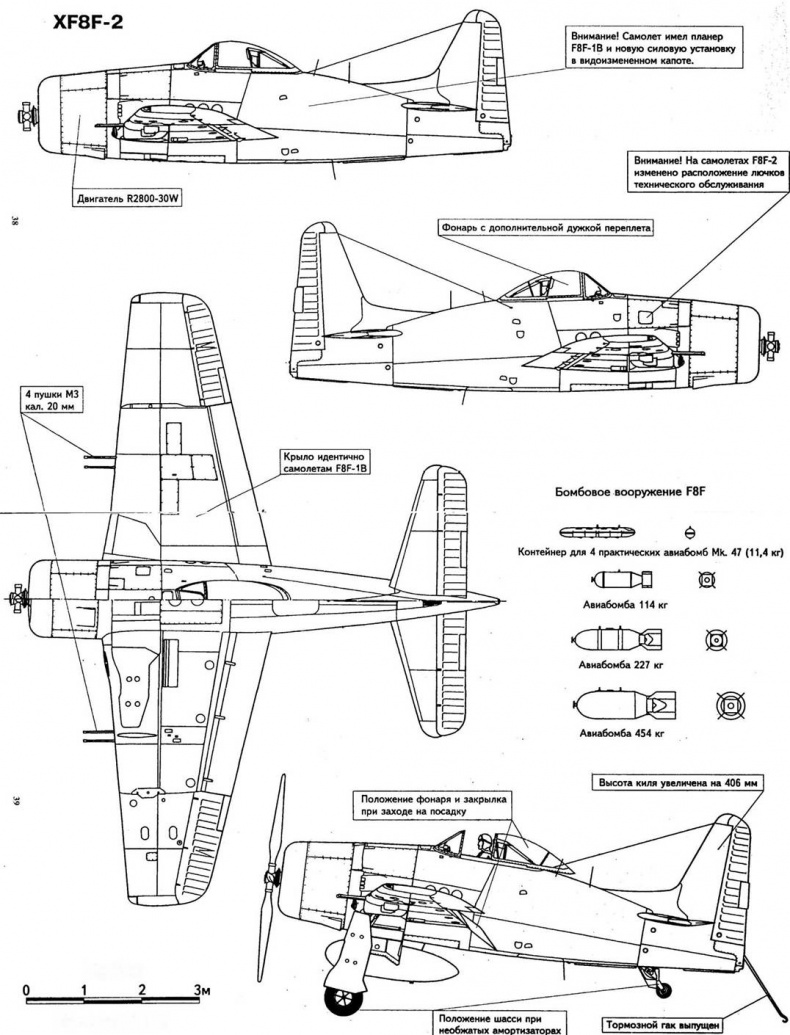

F8F-I (BuNo 95049) использовался фирмой «Грумман» как прототип для XF8F-2. На нем был установлен двигатель R-2800-30W, однако киль еще не был увеличен. 13 сентября 1947 года.

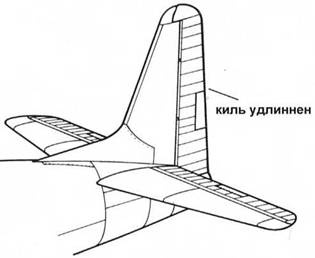

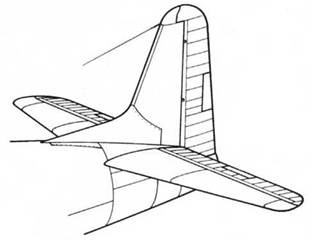

На этом F8F-2 уже был увеличен киль.
F8F-1
F8F-2

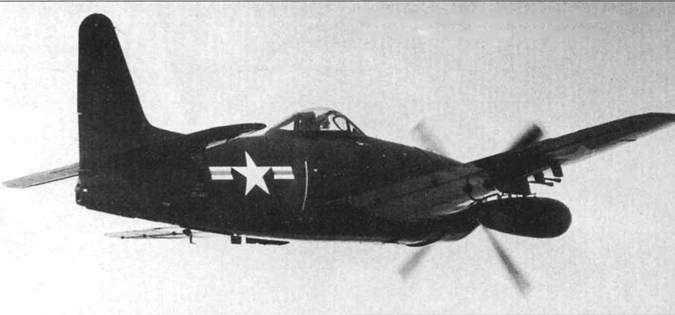

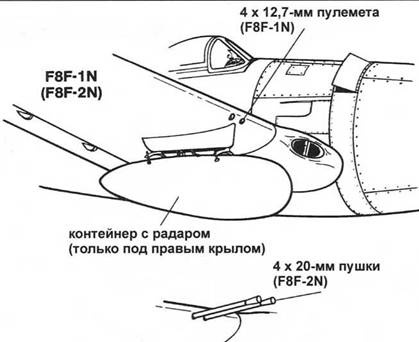

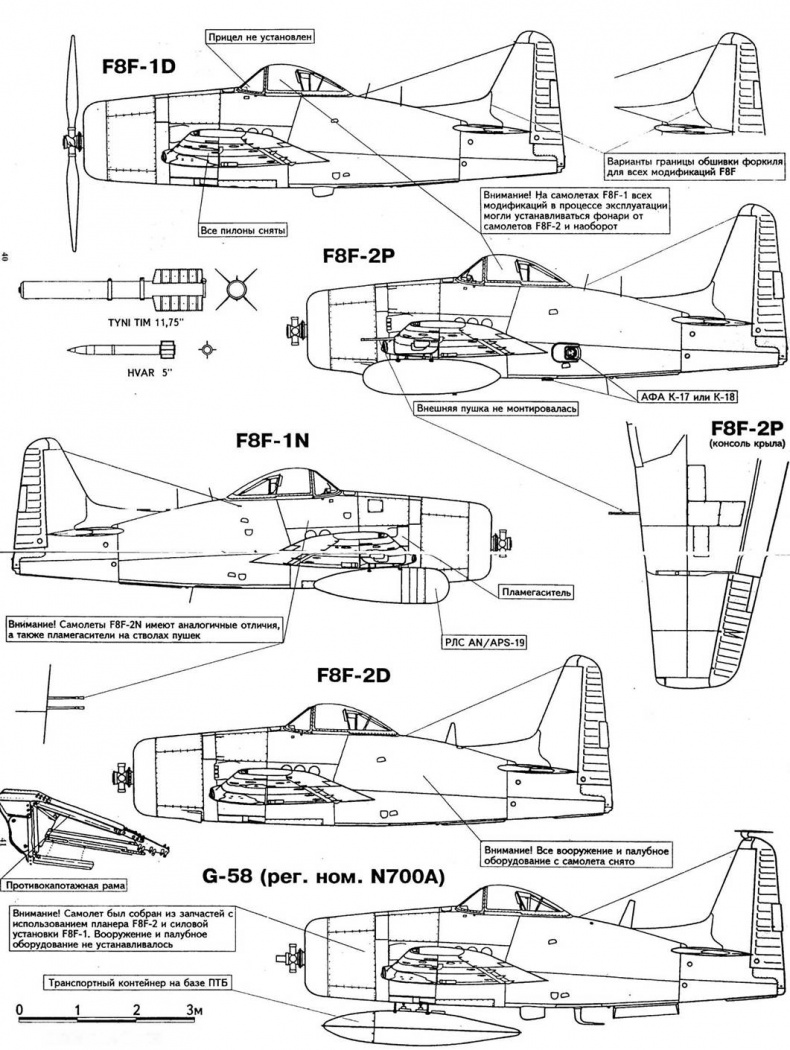

F8F-2N с радаром AN/APS-I9, установленным под крылом. Кроме того, пушки оснащены пламегасителями.

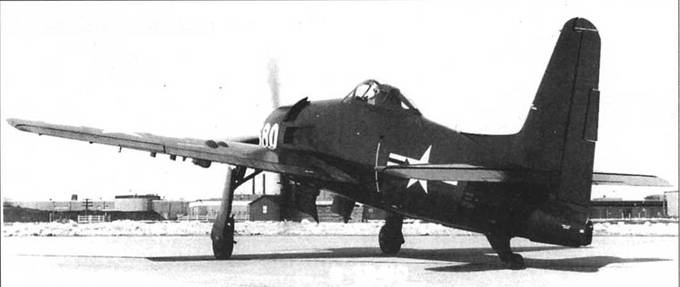

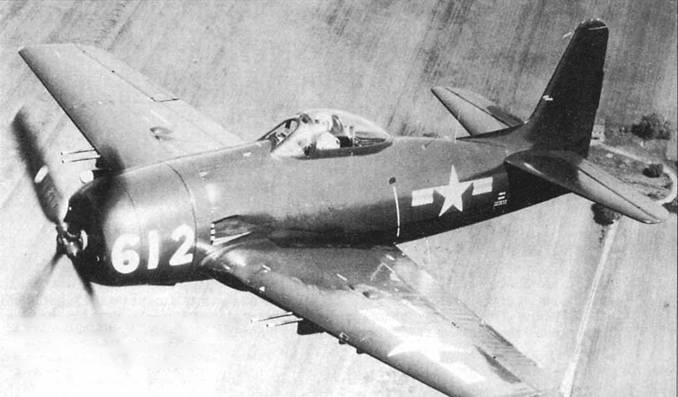

Новенький F8F-2 облетывается после сборки, Лонг Айленд, 1948 год. Последние три цифры BuNo (122612), нанесенные па капоте двигателя использовались в ходе испытаний и перегоночных полетов.
XF8F-1

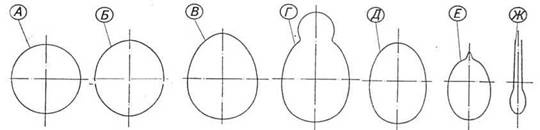

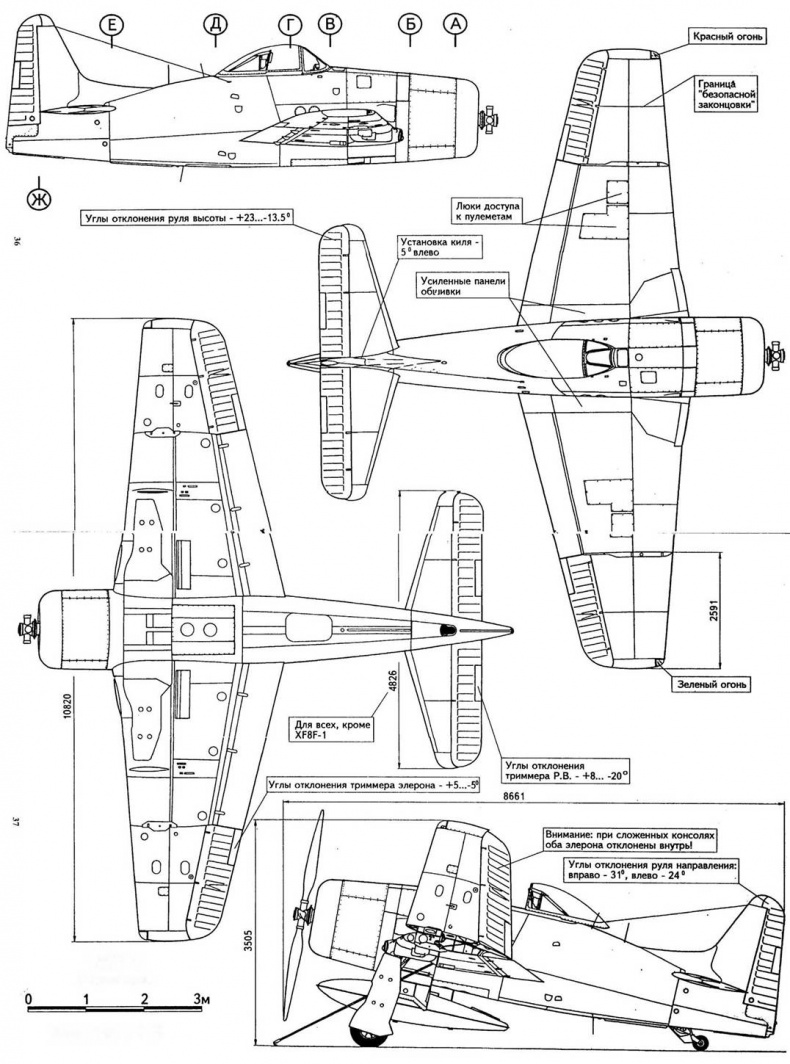

F8F-1
(1-й предсерийный)

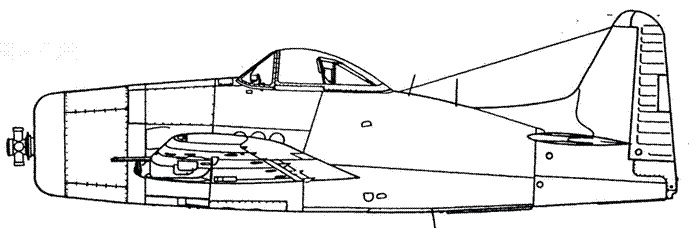

F8F-1
(ранних серий)

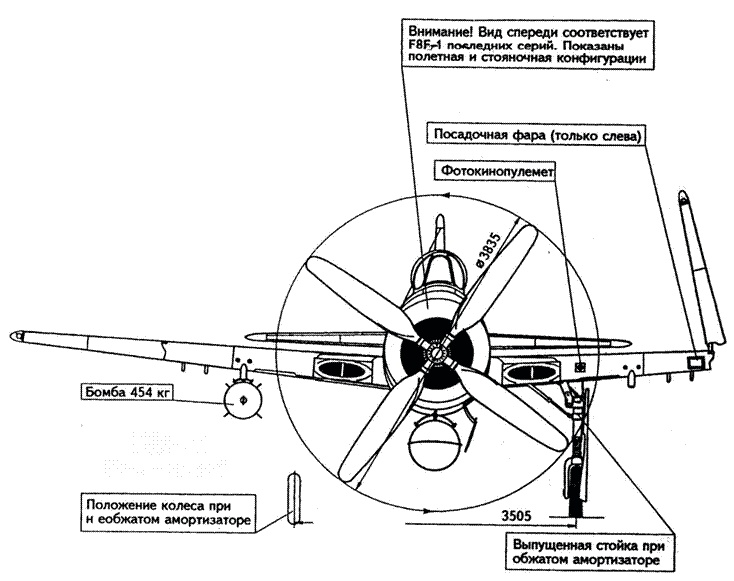

F8F-1
(вид спереди)
F8F-1B

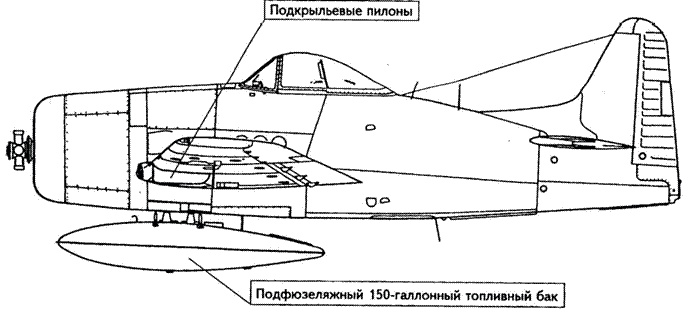

F8F-1 (поздних серий)
F8F-2

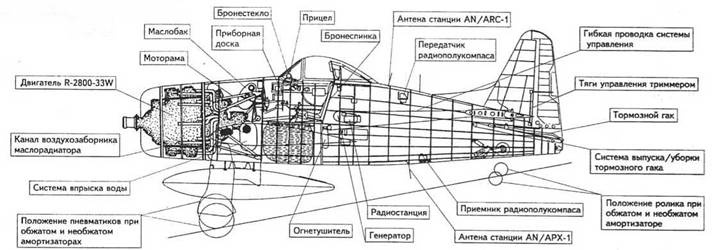

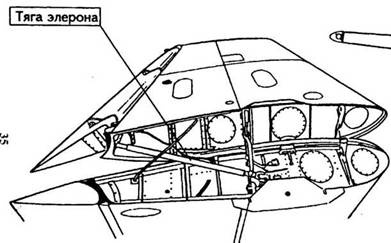

Компоновочная схема F8F-1
Хвостовое колесо f8f

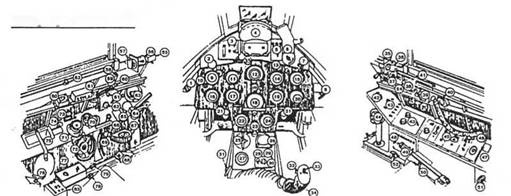

Интерьер кабины F8F
1 – кнопка запуска двигателя; 2 – управление нагнетателем; 3 – кнопки управления вооружением; 4 – прицел; 5 – переключатель "топливные баки/бомбы"; б – обдув лобового стекла; 7 – переключение воздушной защиты карбюратора; 8 – управление выпуском/уборкой шасси; 9 – управление радиовысотомером; 10 – сигнальная лампочка 'опасность – малая высота"; 11 – индикатор воздушной скорости; 12 – авиагоризонт; 13 – лампочки подсветки панели; 14 – вариометр; 15 – манометр; 16 – высотомер; 17 – магнитный компас; 18 – гирокомпас; 19 – индикатор крена и скольжения; 20 – тахометр; 21 – ручка перезарядки пушек; 22 – манометр давления топлива; 23 – управление жалюзями двигателя; 24 – индикатор температуры головок цилиндров; 25 – переключатель выработки баков; 26 – акселерометр; 27 – кнопка пуска ракет; 28 – кнопка включения насоса выработки ПТБ; 29 – манометр давления топлива; 30 – сигнальная лампочка "переход на резервное топливо"; 31 – кнопка сброса ПТБ; 32 – прерыватель пушечной стрельбы; 33 – переключатель сброса "ПТБ/бомбы"; 34 – переключатель пуска ракет; 35 – часы (завод 8 суток); 36 – карта проверки АЗС; 37 – управление открытием фонаря; 38 – манометр давления кислорода; 39 – регулятор подачи кислорода; 40 – индикатор подачи кислорода; 41 – бортовой рельс; 42 – вольтметр; 43 – распределительный электрощиток; 44 – система управления жалюзями; 45 – панель управления радиостанцией; 46 – кнопка уничтожения блока "свой-чужой"; 47 – кнопка включения радиовысотомера; 48 – электропанель управления тормозами; 49 – ручная гидропомпа; 50 – переключатель ручной гидропомпы; 51 – шланг кислородного бака; 52 – ручной бомбосбрасыватель; 53 – ручка открытия фонаря кабины; 54 – система управления автопилотом; 55 – включение агрегата впрыска воды; 56 – опора компаса; 57 – панель индикатора выпуска шасси; 58 – включение микрофона; 59 – переключение управления; 60 – управление шагом винта; 61 – регулятор обогащения смеси; 62 – РУД; 63 – управление охлаждением воздуха; 64 – управление выпуском шасси; 65 – манометр гидросмеси; 66 – управление фиксацией хвостового колеса; 67 – индикатор положение шасси; 68 – управление тормозным гаком; 69 – управление закрылками; 70 – управление триммером элерона; 71 – управление триммером руля направления; 72 – управление триммером руля высоты; 73 – управление тормозными щитками; 74 – управление створками радиатора; 75 – яшик для карт; 76 – управление наддувом топливного бака; 77 – корпус переключателя прицела; 78 – крепление шторок кабины; 79 – ручной бомбосбрасыватель; 80 – интерфалометр; 81 – управление фотокинопулеметом; 82 – кнопка фотокинопулемета; 83 – управление радаром (для F8F-2N).
| Количество произведенных "Биркэтов" |
| Количество |
Модель |
Серийный № |
Назначение |
| 2 |
XF8F-I |
90460 - 90462 |
Прототип |
| 23 |
F8F-I |
90437 - 90459 |
Предсерийные |
| 746. |
F8F-I |
90252 - 95497 |
Серии |
| 226 |
F8F-IB |
94472 - 95498 |
|
| (1) |
F8F-IC |
90440 |
переоборудован |
| (несколько) |
F8F-ID |
|
Переоборудованы в самолеты управления мишенями |
| (2) |
XF8F-IN |
94812 - 94819 |
Прототип ночного истребителя. Переоборудован |
| (13) |
FKF-IN |
95034, 95150, 95182, 95206, 95230, 95129, 95161, 95191, 95214, 95140, 95171, 95198, 95222 |
Ночной истребитель. Переоборудован |
| (2) |
XF8F-2 |
95049, 95330 |
Прототип |
| 365 |
|
121523 - 121792, 122614 - 122708 |
|
| (несколько) |
F8F-2D |
|
Переоборудованы в самолеты упраления мишенями |
| 12 |
F8F-2N |
121549 - 121550, 121575 - 121579,121601 - 121605 |
Ночной истребитель |
| 60 |
F8F-2P |
121580 - 121585, 121606-121611, 121632 - 121637, 121658, 121663, 121684 - 121689, 121709 - 121714. 121734 - 121739, |
Фоторазведчики |
| |
|
121758 - 12763, 121770 - 121775, 121790 |
|
| 1 |
G-58 |
N700A |
Построен из запасных частей |
| 1 |
G-58А |
NL3025 |
|
| ВСЕГО |
1436 |
Список сохранившихся в виде памятников F-8F «Биркэт»
