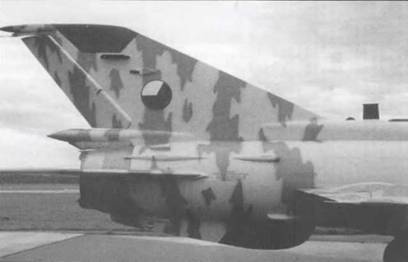

Киль чешского МиГа без антенны СРО-2 «Хром». Зато хорошо видна черная антенна навигационного приемника Rockwell Collins VIR-32. На верхней части гангрота видны красные проблесковые огни и черная антенна системы GPS – Trimble 2001 I/O Plus. Внизу наклеен стикер «Левис», а вся задняя часть покрашена тигриными полосами.


МиГ-21. Особенности модификаций и детали конструкции. Часть

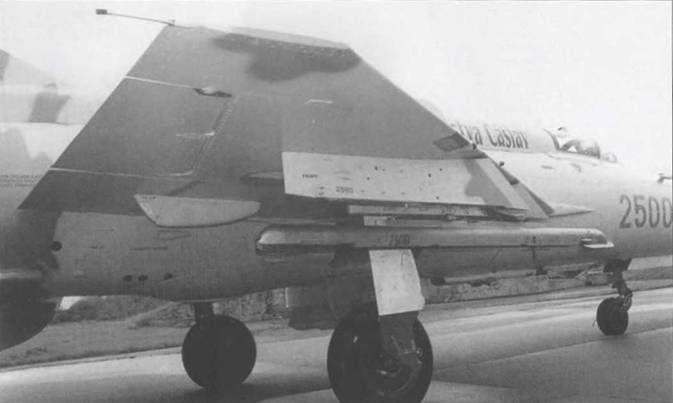

Слева от места крепления 11ВД-7 стоит антенна AN/APX-100. Эта радиостанция в свою очередь заменила King КХР-756, которая первоначально ставилась на чешские МиГи. Кроме того, удалена антенна и сама станция СРО-2 «Хром». Вместо нее был установлен дальномер Rockwell Collins DME-42. Кроме того, на основной стойке установлены красные посадочные огни германского производства Hella.


МиГ-21. Особенности модификаций и детали конструкции. Часть

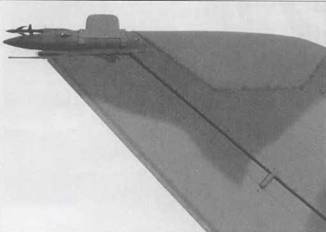

На законцовке крыла каждого модернизированного чешского МиГ-21МФ находится антенна радиоальтиметра РВ-5М, поставленного вместо РВ-УМ.


МиГ-21. Особенности модификаций и детали конструкции. Часть

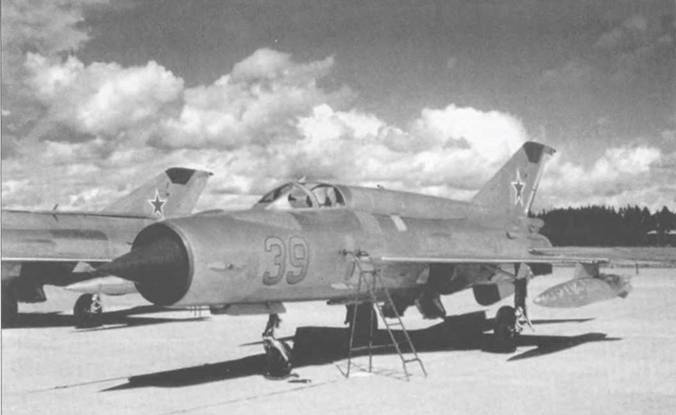

МиГ-21бис внешне очень похож на МиГ-21МФ, только гаргрот несколько шире. Первые МиГ-2/бис поставлялись в ВВС неокрашенными. Этот самолет («голубой 39» / серийный 75012374) сфотографирован во время визита на финскую авиабазу «Куопио-Риссала» 5-9 августа 1974 года. Голубой номер с черной окантовкой, под каждым крылом по подвесном баку.


МиГ-21. Особенности модификаций и детали конструкции. Часть

Вторая трехсоставная антенна находилась на левой части фюзеляжа болгарского МиГ-21 бис («белый 501» 1 серийный 75019901). Ныне это экспонат Военной Академии в Софии. Самолет был передач из состава ВВС СССР в 1990 году.


МиГ-21. Особенности модификаций и детали конструкции. Часть

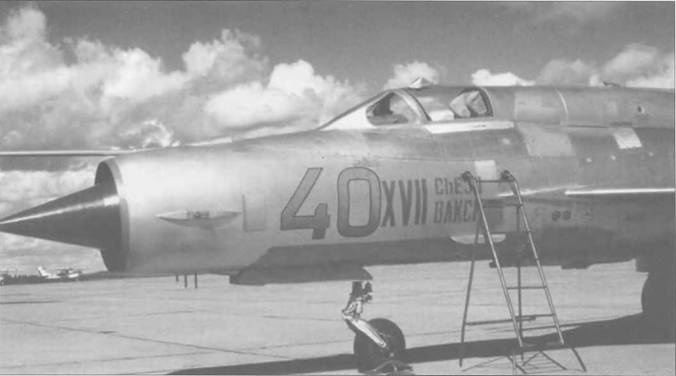

Носовая часть МиГ-21бис была очень похожа на МиГ- 21МФ. Этот МнГ-21бис («голубой 40» 1 серийный 75012400) также из состава советской делегации на финской земле. Светло-серая окраска носовой части нестандартна для МиГ-21 бис. Вероятно она была сделана специально для того, чтобы сделать надпись «XVII съезд ВЛКСМ».


МиГ-21. Особенности модификаций и детали конструкции. Часть

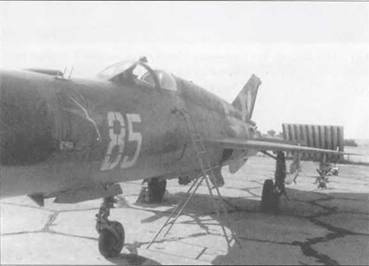

На этом МиГ-21бис («белый 85» 1 серийный 75054147) стояла уникальная для Болгарии модификация антенны СРО- 2. Трехосновная антенна располагается слева сверху. Эмблема 6-го иап нанесена перед тактическим номером. Самолет получен ВВС Болгарии в 1990 году.


МиГ-21. Особенности модификаций и детали конструкции. Часть

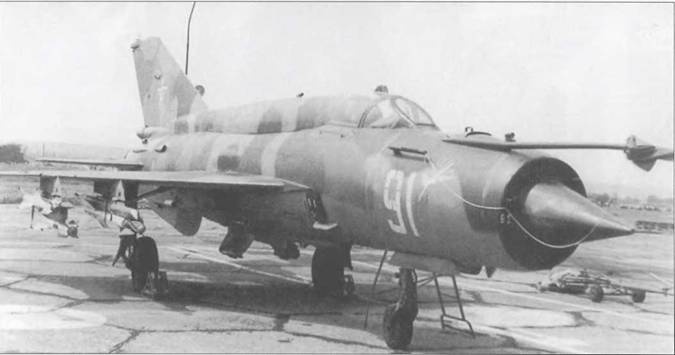

МиГ-21бис («белая 91» 1 серийный 75080645) из состава 6-го ИАП ВВС Болгарии на авиабазе Бальчик. Самолеты этой модификации стали поставляться в Болгарию в 1990 году. На внешнем пилоне стояло АПУ-60-ПМ, которое позволяло применять две УР Р-60М. На внутренних пилонах самолет мог нести только Р-ЗС. 03 коммунистического образца использовались на болгарских самолетах с 1948 по 1992 годы.


МиГ-21. Особенности модификаций и детали конструкции. Часть

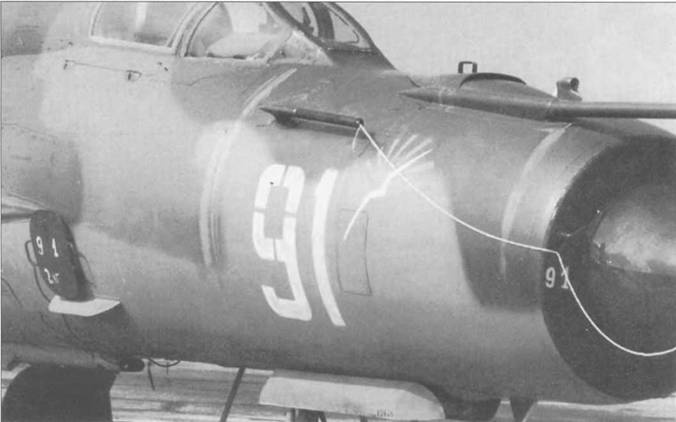

МиГ-21бис («белый 91») серийный 75080645) из состава 6-го ИАП ВВС Болгарии, авиабаза Бальчик. Датчик температуры располагался сразу за ПВД-7. Он уникален для болгарских и хорватских МиГ-21бис.


МиГ-21. Особенности модификаций и детали конструкции. Часть

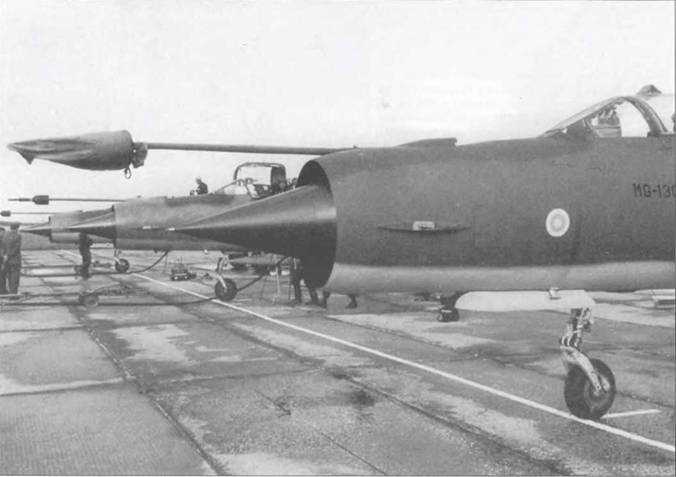

Три финских МиГ-21бис на авиабазе. Самолеты из состава Havittajalentolaivue 31, которая базировалась на авиабазе «Куонио-Риссала». Эти МиГ-21бис заменили морально устаревшие МиГ-21Ф-12. На всех ПВД-7 защитные колпаки.


МиГ-21. Особенности модификаций и детали конструкции. Часть

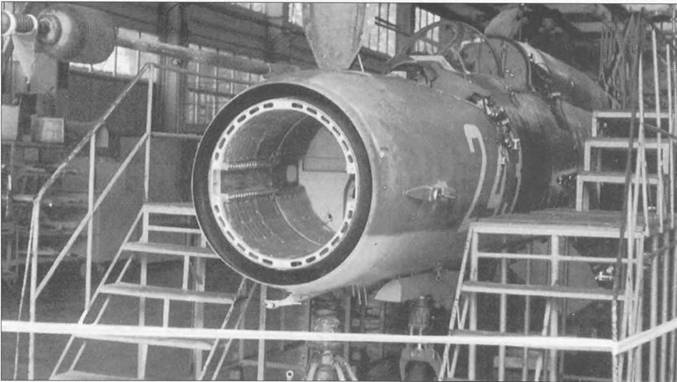

Техническое обслуживание болгарского МиГ-21бис СЛУ («белый 243» ) серийный 75094243). Фото сделано на АРЗ авиабазы «Граф Игнатьево» около Пловдива в 1983 году. РЛС РП-22СМА «Сапфир» снят.


МиГ-21. Особенности модификаций и детали конструкции. Часть

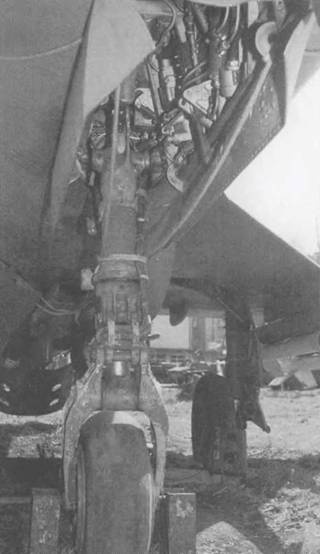

На стойке основного шасси МиГ-21 бис справа находился красный навигационный фонарь, который свидетельствовал о полном выпуске ишсси. Его расположение отличалось от аналогичного на МиГ-21МФ.


МиГ-21. Особенности модификаций и детали конструкции. Часть

Более широкий гаргрот был визитной карточкой МиГ-21 бис. Благодаря ему емкость внутренних топливных баков самолета увеличилась до 2880 литров (на 280 литров по сравнению с МиГ-21 МФ).


МиГ-21. Особенности модификаций и детали конструкции. Часть

Антенна РСБН-5С на киле МиГ-21 бис САУ. Таких антенн не было на ранних МиГ-21 бис.


МиГ-21. Особенности модификаций и детали конструкции. Часть

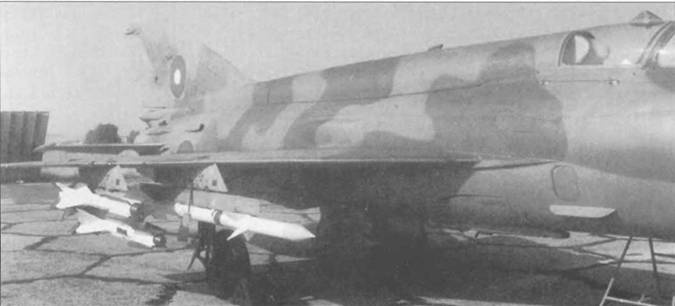

МиГ-21 бис болгарских ВВС с 03, введенными в 1992 году. На самолете подвешены четыре УР Р-60М (длина – 1195 мм, масса 48 кг) и две Р-ЗР (длина – 3350 мм, масса – 90 кг).
