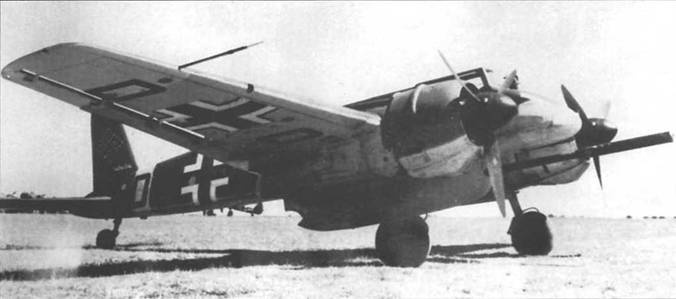

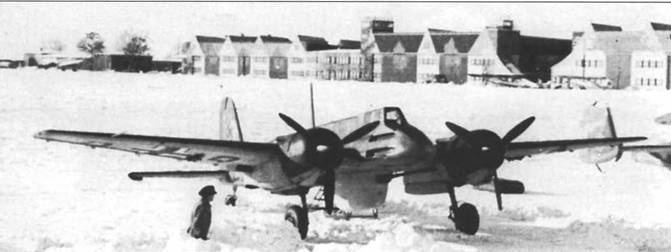

Ранний Hs 129B-2 W.Nr.0280 (DQ+ZO), вооруженный пушкой Flak 18. Обратите внимание на пламегаситель, который защищал летчика от вспышек при стрельбе.
Приборы для левого двигателя: 41 -указатель оборотов; 42 -указатель уровня топлива; 43 -указатель давления топлива; 44 – индикатор температуры масла; 45-указатель давления топлива и масла; 46-указатель давления в пневмосистеме. Приборы для правого двигателя: 47 – указатель оборотов; 48 – указатель уровня топлива; 49 – указатель давления топлива; 50 – индикатор температуры масла; 51 – указатель давления топлива и масла.
Еще одна фотография W.Nr.0280 (DQ+ZO). Это был первый штурмовик, вооруженный такой пушкой летом 1943 года. В ходе испытательных полетов выяснилось, что установка пушки отрицательно повлияла на такие летные характеристики как посадочные и от варианта отказались в октябре 1943 года.
В октябре конструкторы провели серию испытаний штурмовика с 3.7 см пушкой Flak 18, а после их неудач – с 7.5 см ВК 7,5. Также в октябре были проведены испытания Wurfkorper (установка для запуска МАР). В итоге штурмовик решили вооружить четырьмя такими 21 -см Wurfkorpen. В феврале 1944 года на Hs 129 В-2 (W.Nr. 141689) было отработан киль новой конструкции. 20 мая В- I из первой партии Werknummer 3393 (sic, нетипичный номер в серии) был передан в Ill./LLG I для использования в качестве буксировщика планеров.
Вместе с испытанием вооружения были проведены работы в плане использования на штурмовиках бомб большего калибра. В ноябре 1943 года Hs 129 В-2 (W.Nr. 0266, DQ+2B) был модифицирован для несения 250- и 500-кг бомб. В следующем месяце на том же самолете стали отрабатывать подвеску 5 50-кг бомб в различных комбинациях. Одновременно на W.Nr. 140494 вооружили 7.5 см пушкой ВК 73, а на W.Nr. 0266 начали переоборудования хвостовой части. В августе 1944 года из-за нехватки оборудования работы приостановили и самолет порезали на металл.
Другая группа конструкторов фирмы вела работы по применению со штурмовика напалма. Летом 1944 года для этих целей передали Hs 129 В-2 (W.Nr. 142001), а после закрытия работ самолет передали дальнейших исиьгганий в Фальсберг. Но уже в сентябре 1944 года все испытательные самолеты были прикованы к земле, а вскоре и списаны окончательно.
Другим направлением экспериментов была попытка применения с Hs 129 неуправляемых противотанковых ракет: 70-мм "Panzerblitz I”, 55-мм "Panzerblitz И”, 210-мм Wcrfer Granaie W.Gr. 21 и 280-мм W. Gr. 28. Кроме того, испытывались различные варианты подвесок дополнительного 300-литрового топливного бака, а также вариант с катапультируемым креслом. В последнем случае два самолета были даже переоборудованы для статических и динамических испытаний.
Интересные детали также дают различные документы по потерям самолетов: так, в боях конца 1944 – начала 1945 годов были потеряны по крайней мере три Hs 129 В-2/ XVI ZS (W.Nr. 141582. 141722 и 141875). По всей видимости, этот префикс обозначал наличие радиостанции FuG 16 ZS (вариант FuG 16 Z, работавшей на частотах (40,3 – 44,7 MHz) наземных частей).

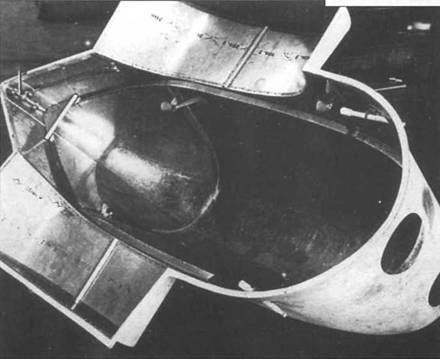

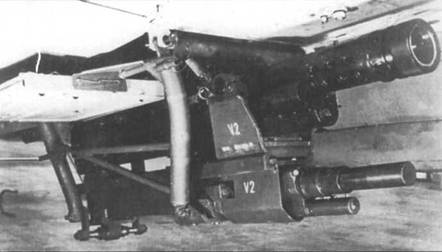

Несколько фотографий гондолы с 3.7 см пушкой Flak 18. После летных испытаний пушка получила название ВК (Bordkanone) 3,7. Боекомплект пушки составлял 12 бронебойных снарядов.

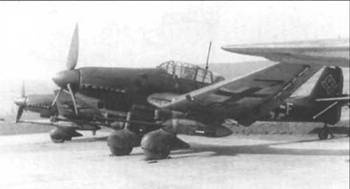

Та же самая пушка ВК 3.7, но установленная на Ju 87G

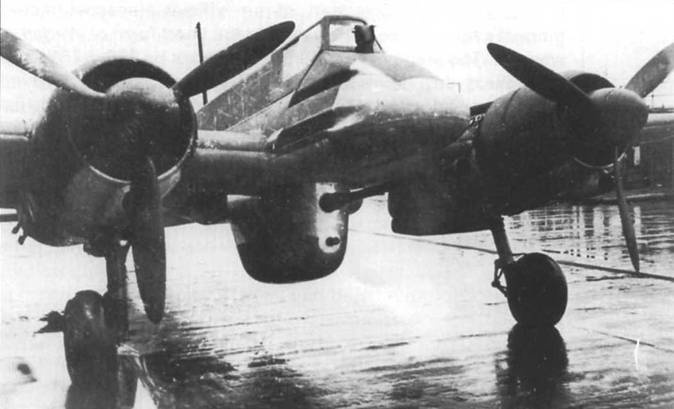

Hs 129B-2, W.Nr. 140494, код DO+XG – первый самолет модифицированный по стандарту В-3 с 7.5 см пушкой. Самолет проходит испытания в Рехлине в июне 1944 года. Передан в центр по испытанию вооружений в Тарпе вице 8 июля 1944 года.

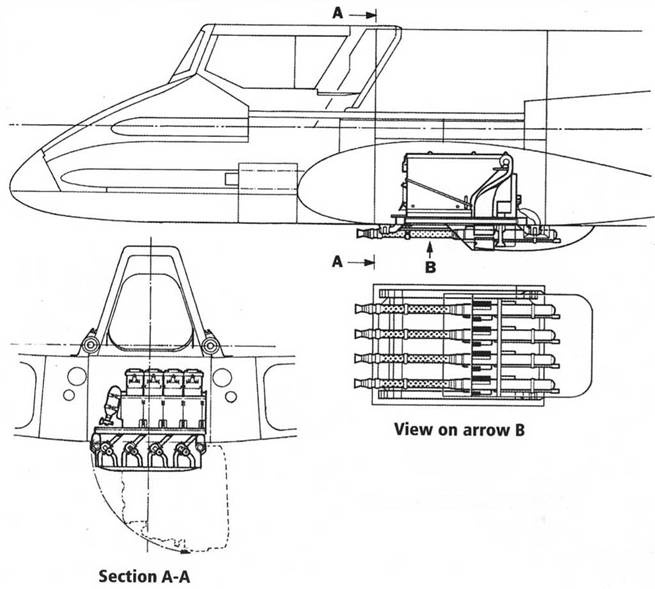

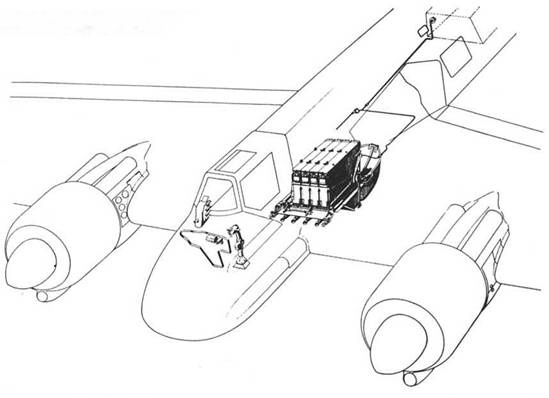

Прорисовка варианта установки четырех пулеметов MG 17 ни Hs 129В-1 и В-2.

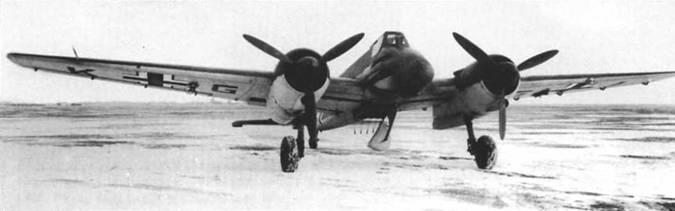

Экспериментальная установка четырех 7.92-мм пулемета MG 17 с 1000 патрона.ми на каждый ствол. Это был первый Hs 129В-1 (W.Nr. 0151, KG+GI), который использовался для подобного рода испытаний.

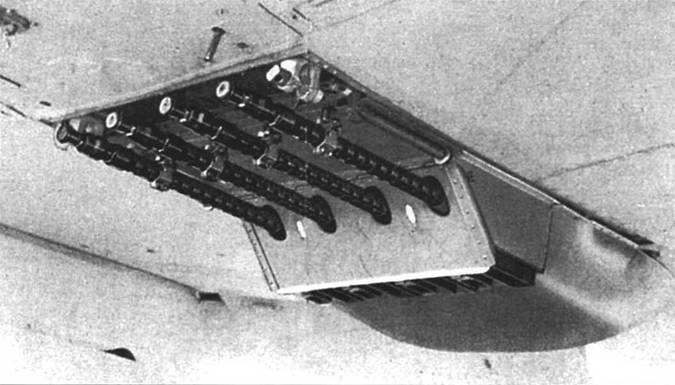

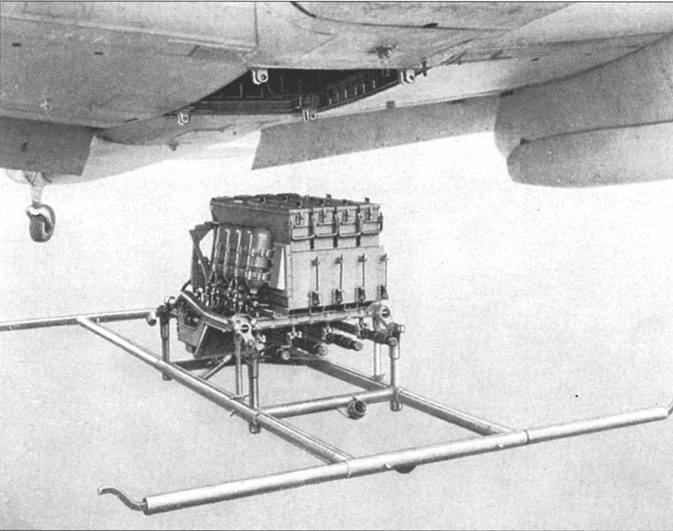

Две фотографии деталей установки пулеметного вооружения.

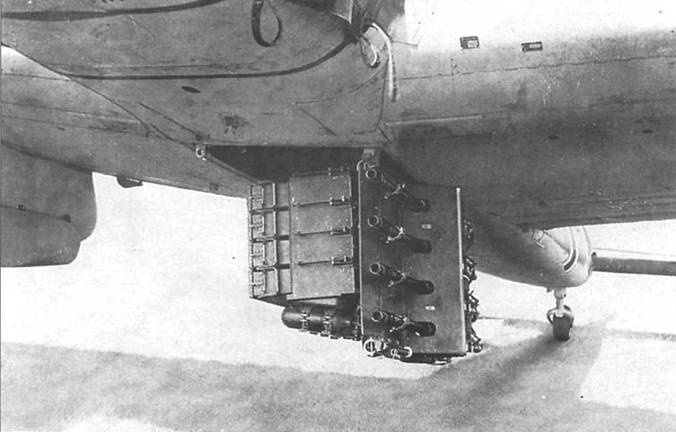

Еще одна фотография установки батареи пулеметов.
Установка 4 х MG 17 на Hs 129B-0 и В-1

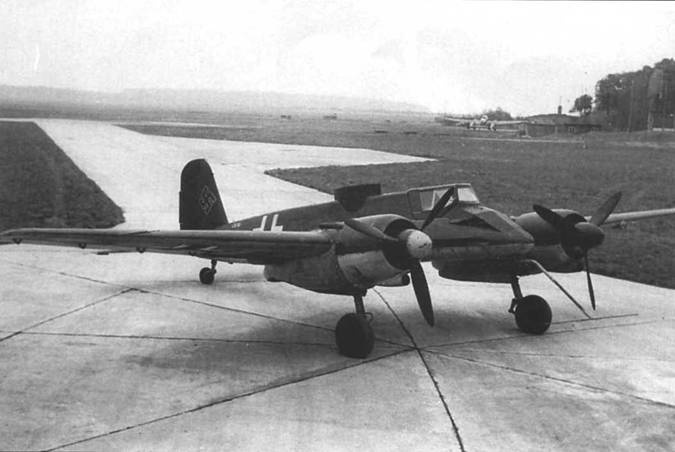

После производства малой предсерийной партии А-1, оснащенных двигателем «Аргус» As 410, «Хеншелю» была заказана партия штурмовиков с французскими двигателями «Гном-Рон» I4M 04 5, получивших обозначение В-0. Характерным отличием зтих самолетов была другая конструкция фонаря. На фото первый самолет этой серии (W.Nr.0016, KK+V1). Обратите внимание на Т-образную антенну, смонтированную в носу и миномет SG IIЗА. Интересно, что на заднем плане можно рассмотреть его конкурента – Fw 189.
