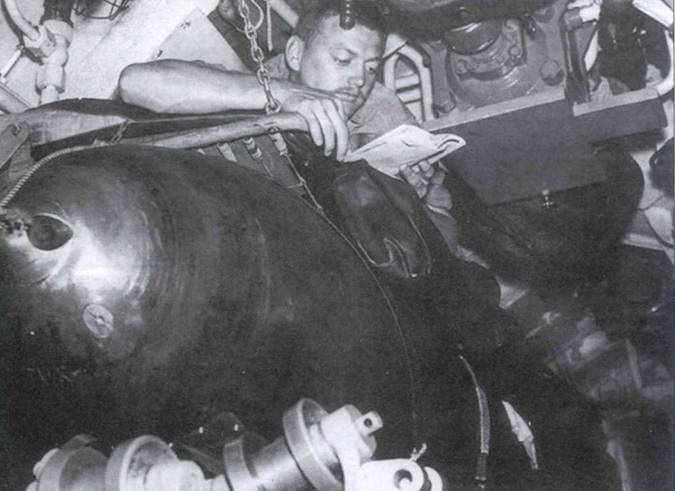

Матрос отдыхает на лежаке в узком пространстве между торпедами в переднем торпедном отсеке лодки «Bullhead» (SS 332). Другой ряд лежаков поднят, его опустят после того, как перезарядят торпедный аппарат.
По сравнению с условиями на подводных лодках Кригсмарине и королевских ВМФ, американские субмарины могли считаться прогулочными яхтами. На американских лодках было такое чудо, как стиральная машина, имелись шкафчики для личных вещей экипажа — неслыханная роскошь для подводников других стран.

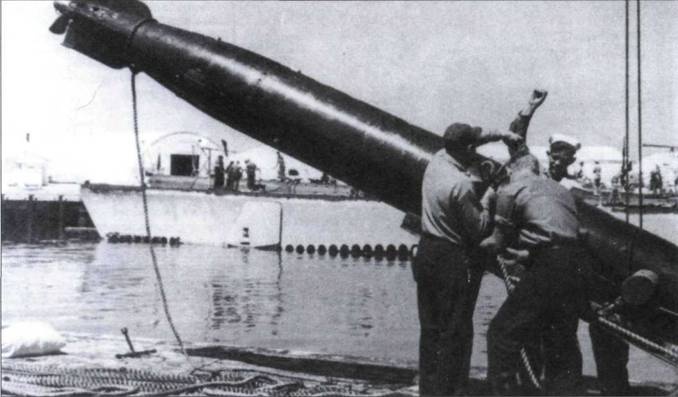

Экипаж неопознанной лодки грузит торпеду в кормовой отсек. Торпеду держат под углом, позволяющим просунуть ее в погрузочный люк. На палубе лежит буй.

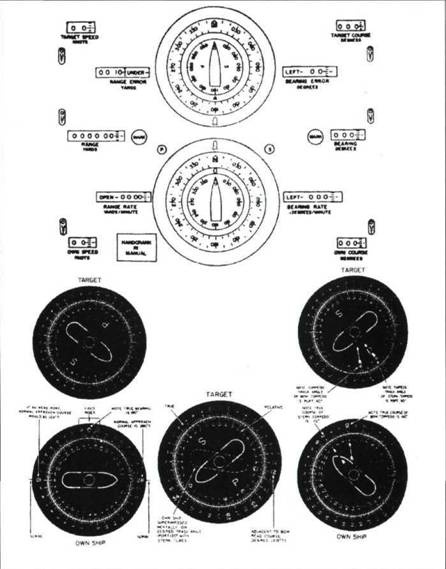

Органы управления калькулятора курса торпеды (TDC) Mk III. Калькулятор позволял оператору ввести параметры курса лодки и цели, после чего выводил необходимые параметры пуска торпеды. Позднее появились калькуляторы, самостоятельно получающие данные о курсе лодки и цели от радара, гирокомпаса и гидродинамического лага.
Зенитные пушки
Первоначально зенитную артиллерию ставили на надстройку, но некоторые лодки несли зенитную артиллерию на месте снятых палубных пушек.
7,62-мм пулемет Browning. Вездесущий «Браунинг» стал первым зенитным оружием, установленным на лодки класса Gato. Поначалу использовался пулемет со стволом водяного охлаждения, позднее появился вариант, охлаждаемый воздухом. Как правило, подводная лодка оснащалась несколькими пулеметами, которые ставили на станки по периметру рубки. Крупнокалиберный 12,7-мм «Браунинг» популярности не получил. Хотя он и был более эффективен при стрельбе по воздушным целям, он был и гораздо тяжелее и больше, что затрудняло его уборку в случае экстренного погружения.
20-мм Эрликон (длина 70 калибров). Пушка Oerlikon швейцарского производства предназначалась на замену зенитному пулемету. В Соединенных Штатах она выпускалась по лицензии. После начала войны многие подводные лодки получили хотя бы по одной такой пушке. В дальнейшем одноствольные пушки заменили спаренными.
40-мм «Бофорс» (длина 60 калибров). Эту шведскую пушку приняли на вооружение на американском флоте вскоре после того, как стало ясно, что американская 28мм зенитная пушка малоэффективна против современных самолетов. По одной пушке «Bofors» начали ставить на лодки класса Gato в 1944 году. Пушка отлично зарекомендовала себя, после чего ее начали ставить на все подлодки еще до конца 1944 года.

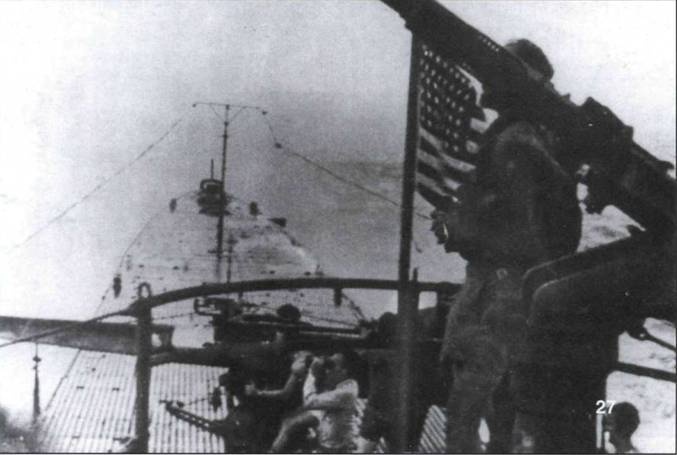

Джим Бланшар позирует на «сигаретной палубе» лодки «Albacore» (SS 218), начало 1944 года. Слева виден ствол 20мм «Эрликона», дальше к корме стоит четырехдюймовая пушка, удобная в обращении, но имевшая чрезмерную начальную скорость снаряда.
Стрельба из пушки по китайским лодкам- сампанам была сравнительно безопасной задачей. Экипаж лодки «Silversides» (SS 236) ведет огонь из палубного трехдюймового орудия (длина ствола 50 калибров) по всем целям, недостойным пуска торпеды.
Подкласс Balao
Не успел еще развеяться дым над Перл- Харбором, как рекой полились заказы на новые корабли для флота. 1 января 1942 года появился заказ на 23 дополнительные лодки (SS 285–307), включенный в бюджет 1942 года. Семь из них разместили на стапелях Portsmouth Naval Yard, четыре на Mare Island и двенадцать на Cramp Shipbuilding в Филадельфии. В апреле число заказанных лодок достигло 30 — величины ожидаемых годовых потерь. Пять из этих лодок получила Portsmouth, введший в строй пятый стапель, а две — Electric Boat, также расширившая свои мощности. На следующий год было заказано 102 лодки (SS 315–416). Из них 46 разместили на стапелях Electric Boat, двенадцать достались Manitowoc, тридцать — Portsmouth, шесть — Mare Island. Верфь Маге Island Naval Shipyard, расположенная на северном берегу бухты Сан-Франциско, выпускала меньше других лодок по той причине, что ее главной задачей был ремонт и модернизация уже введенных в строй лодок. Верфь Cramp Shipbuilding разорилась во время Великой Депрессии, но была восстановлена после начала войны. Все это отрицательно сказывалось на ее работе. Постоянно срывались сроки, претензии предъявлялись к качеству сборки. В результате три лодки, заказанные у Cramp Shipbuilding, были построены на верфях в Портсмуте и Бостоне.

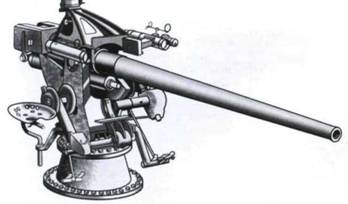

76,2-мм пушка (50 калибров)

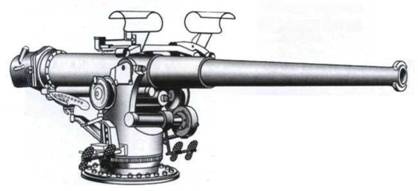

102-мм пушка (50 калибров)

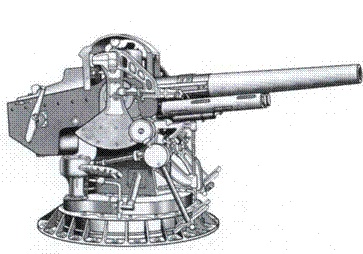

127-мм пушка (25 калибров)

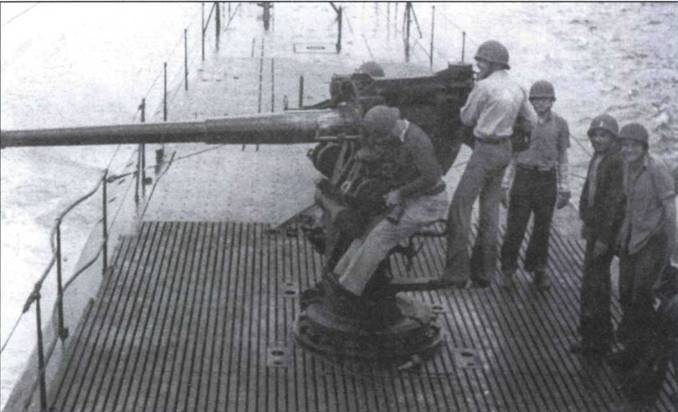

Расчет палубного орудия лодки «Albacore» (SS 218) ведет огонь из четырехдюймовой пушки по сампану или траулеру. У матросов более воинственный вид, чем на предыдущем снимке.

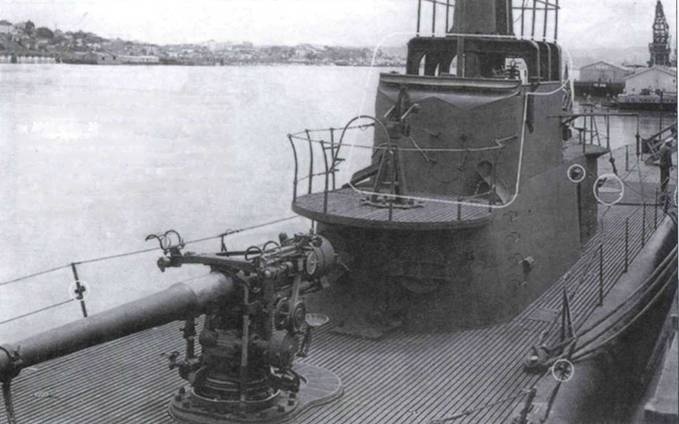

Носовая четырехдюймовая пушка лодки «Flier» (SS 250), верфь Mare Island, 2 7 апреля 1944 года. Усиленное место крепления на палубе позволяет ставить разные орудийные лафеты. Пушка выкрашена в матовый черный цвет, как и остальная лодка, исключение составляют трущиеся части ствола, которые не окрашены, а покрыты слоем масла.

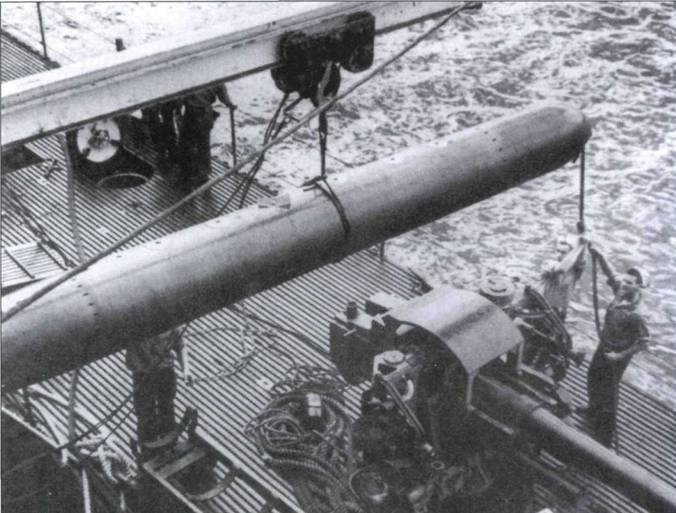

Погрузка торпеды. Рядом стоит пятидюймовая пушка. Субмарина не определена, май 1945 года. Торпеду надо уложить в тележку, стоящую рядом с пушкой.

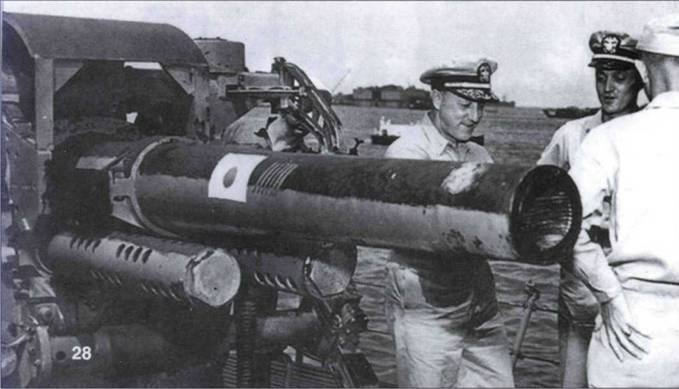

Вице-адмирал Чарльз Локвуд (командующий подводным флотом на Тихом океане) отмечает успешное завершение боевого похода лодки «Balao» (SS 285), начало 1945 года. Локвуд слева, за стволом пятидюймовки длиной 25 калибров с шестью отметками, означающими потопление из пушки шести небольших судов. Рядом с ним лицом к камере стоит капитан субмарины Роберт Уортингтон, которого мы несколькими снимками раньше видели в кают-компании лодки «Silversides».
