Пилоты и механики располагались в кубриках, организованных на месте снятых торпедных аппаратов на уровне средней палубы. На верхней палубе оборудовали площадку для ремонта самолетов и хранения запасных частей.

Модернизация 1939/41 гг

Катапульты поменяли еще раз. Новые катапульты «курс сики 2 го сясюцу 5 гата» могли пускать самолеты массой до 4 тонн со скоростью 100 км/ч. Переделали систему рельс, подающих самолеты к катапультам по образцу, уже использовавшемуся на крейсерах типа «Могами».

После завершения работ на палубе «Асигара» поместили три гидросамолета «95 сики» (E8N1). которые использовались до ноября 1941 года, и один «94 сики». «Начи» и «Хагуро» получили один «94 сики» и два «95 сики». С ноября 1941 года все крейсера несли один гидросамолет «0 сики» (F1M2) и два «95 сики». В корпусе у башни № 4 оборудовали специальный погреб для четырех 250-кг бомб и сорока четырех 60-кг бомб, а также установили лебедку для подъема бомб на палубу.

Во время боевых действий марта-апреля 1942 года самолеты «95 сики» заменили самолетами «0 сики» («Аичи Е1 3А1»). Крейсера несли один новый гидросамолет и два F1M2. Весной-летом 1943 года Е13А1 стало два, a F1 М2 — один.

В марте 1944 года на палубе «Миоко» и «Хагуро» стояли два Е13А1 и один ЫМ2. тогда как два других систершипа до июня 1944 года несли две FIM2. С октября 1944 года крейсера несли только по два Е13А1.


Японские тяжелые крейсера типа «Миоко»

Гидросамолет Yokosho El YI был первым типом гидросамолета, стоявшем на крейсере.


Японские тяжелые крейсера типа «Миоко»

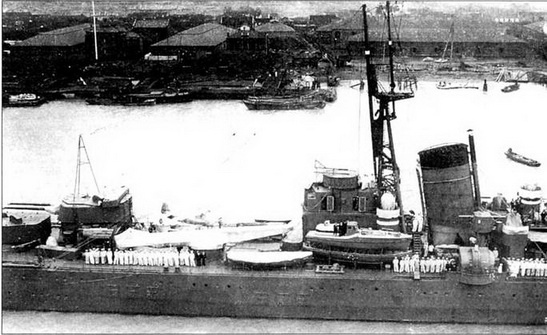

«Миоко» в Шанхае, 1933 г. Видна единственная катапульта «Куре сики I го».


Радары


На императорском флоте радары назывались «дента тансинги» (радиоволна разведки и предупреждения) или сокращенно «дентан». Каждое устройство характеризовалось типом («сики»), номером («го»), моделью («гата») и модификацией («кай»). На практике в документах обычно опускали тип, указывая только номер и модель.

Первые испытания радаров японцы провели в сентябре 1941 года. Это был радар раннего предупреждения «11 го дентан». Устройство мощностью 40 кВт работало на длине волны 3 м. 11а расс тоянии 250 км радар мог обнаружить группу самолетов, а на расстоянии 120 км отдельный самолет. Расстояние до цели определялось с погрешностью 1–2 км.

Первым кораблем императорского флота, оснащенным радаром, стал «Псе». Эго случилось в мае 1942 года, когда на корабль поставили радар «12 го дентан». Испытания нового устройства на борту линкора выявили ряд недостатков радара. Недостатки удалось устранить, после чего радар приняли на вооружение и начали устанавливать на другие корабли японского флота. Радар работал на длине волны 1,5 м и имел мощность 5 кВт.

Консервативные адмиралы долго блокировали работы по развитию радаров. Лишь первые чувствительные поражения при Мидуэе и у Соломоновых островов, во многом произошедшие благодаря наличию у противника радаров, показали ошибочность пренебрежительного отношения к новому приспособлению. Потерянного времени наверстать не удалось, поэтому до конца войны японцы отставали от американцев, несмотря на активное сотрудничество японских ученых с германскими специалистами в области радаров.

Первым из крейсеров типа «Миоко» получил «Асигара» — в мае 1943 года во время ремонта на базе Сасебо. Это был радар раннего оповещения «21 го кай 2» выпуска компании «Тосиба amp; Нихон Онико». Операторы радара находились в помещении на носовой рубке, рядом с гониометром. Матрацная антенна «гата 6», приспособленная для передачи и приема радиоимпульсов, стояла на крыше носовой рубки на месте поста пуска торпед. Антенные диполи были горизонтально поляризованы. Каждый из четырех элементов имел в длину 75 см. Гониометр и его антенну перенесли на носовую рубку.

Во время пребывания в Оминато (сентябрь 1943 г.) на «Начи» установили экспериментальный радар ПВО «21 го дентан кай 3»По сравнению с радаром «кай 2», новый радар отличался мощностью, увеличенной до 25–30 кВт и более крупной матрацной антенной «гата 7». Антенна состояла из четырех горизонтальных элементов. По замыслу конструкторов радар должен был помочь в управлении огнем зенитной артиллерии. Но устройство не оправдало возлагаемых на него надежд, и в ходе ремонта (ноябрь 1943 — январь 1944 г.) его демонтировали. Дальнейшие работы в этом направлении свернули в апреле 1944 года из-за отсутствия результатов.

В декабре 1943 — марте 1944 г. во время пребывания на базе Сасебо «Начи» и «Асигара» были оборудованы радаром раннего предупреждения «22 го дентан кай 4 м». Первые устройства данного типа экспериментально устанавливались в марте 1942 г. на эсминцах «Казегумо» и «Макигумо». По мере выпуска новых радаров их ставили на все артиллерийские корабли от линкоров и до эсминцев. Антенна радара состояла из двух частей: верхняя служила для приема, а нижняя — для передачи. На крейсерах пост операторов радара оборудовали в нижней части треногой мачты.

Во время морских испытаний радар сумел обнаружить линкор «Исе» на расстоянии 35000 м с точностью около 700 м.

Как и прежние модификации, этот радар не был приспособлен для управления огнем артиллерии.

Испытания радара раннего воздушного оповещения проводились с сентября 1943 по февраль 1944 год. Результатом работ стал радар «13 го даентан». Японский флот с самого начал интересовался этой работой. В марте 1944 года радар приспособили для установки на корабль. После удачного завершения программы испытаний, с весны 1944 года радары начали ставить на корабли, вплоть до охотников за подводными лодками.


Японские тяжелые крейсера типа «Миоко»

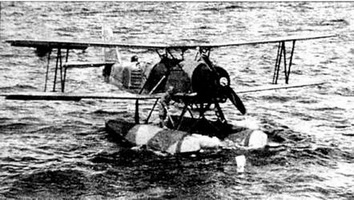

Гидросамолет Е7К2 — старая, но удачная машина, которая оставалась на вооружении морской авиации Ян он и и вплоть до конца войны.


Японские тяжелые крейсера типа «Миоко»

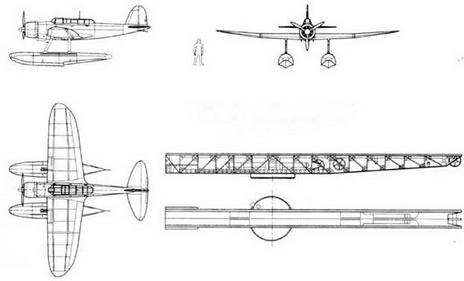

Гидросамолет Аичи Е13А1 "Jake" и катапульта для его запуска


В августе 1944 года во время пребывания крейсеров в Японии их оснастили радаром раннего оповещения ПВО «13 го». На «Начи» радарная антенна стояла за фок-мачтой, а сами блоки радара втиснули внутрь мачтовых конструкций. На трех других крейсерах антенну установили перед фок-мачтой, а помещение радара оборудовали в носовой рубке, рядом с телефонной станцией. Радар не был приспособлен для управления огнем зенитной артиллерии. Единственным преимуществом новой модели была сравнительно небольшая масса — всего 110 кг.

С декабря 1943 по сентябрь 1944 г. в исследовательских лабораториях вели работы над приспособлением радара «22 го» для управления огнем артиллерии. Результатом этих работ стал радар «22 го дентан кай 4 С» (в литературе его также иногда называют «33 го дентан»). Модернизация заключалась в добавлении стабилизатора напряжения и установке супергетеродинного приемника, первые серийные экземпляры которого были готовы в августе 1944 года. Кроме того, радар оснастили регулятором напряжения, что обеспечило стабильное питание радара. Внешне радар отличался наличием 80-см нижней (приемной) дуги антенны. Радары «22 го» были поставлены на «Хагуро» (июль), «Миоко» (август), «Начи» и «Асигара» (сентябрь 1944 г., Куре). Первые два крейсера прошли переделку в Сингапуре на базе ремонтного отделения № 101. Новый радар определял курс и расстояние до цели. Это позволило снять с кораблей сокутекибан, а на его месте установить дополнительное радарное оборудование.
