Модернизация 1934/35 гг

В ходе первой модернизации было усилено зенитное вооружение крейсера, а также установлены новые були поверх прежних. Добавить новые були пришлось из- за роста водоизмещения и ухудшения остойчивости. Новые були высотой 4,04 м увеличили ширину кораблей с 17,88 до 18,99 м. Они простирались от основания башни № 3 на носу до башни № 5 на корме. В центральной части новый буль почти достигал уровня средней палубы. Обшивка нового буля была из листовой стали НТ толщиной от 5 мм (верх) до 14 мм (низ). Нижние листы выдерживали контактный взрыв в эквиваленте 200 кг тротила. Масса новых булей составила 680 т.

После завершения модернизации выяснилось, что при 2/3 боевого водоизмещения (13963 т для «Миоко») осадка корабля увеличилась с 6,23 до 6,28 м при длине ватерлинии 201,71 м. Из-за возросшей осадки максимальная скорость уменьшилась до 34 узлов.

Модернизация 1939/41 гг

Були, установленные в ходе первой модернизации, сняли. На их месте установили новые були. которые увеличили ширину корпуса до 20,73 м, а также значительно увеличили устойчивость корабля к контактным взрывам мин и торпед ниже ватерлинии. На уровне ватерлинии внутри булей имелся отсек, который в военное время предполагалось заполнить трубами с закрытыми концами. Остальной объем булей делился водонепроницаемыми переборками на пятнадцать отсеков. Пять отсеков в районе машинного отделения можно было заполнять топливом. Там стояли дополнительные топливные насосы, предназначенные для перекачки топлива из булевых баков в расходные баки, находящиеся внутри котельного отделения. В остальных десяти отсеков находились контрбалластные цистерны. Для поднятия носа нужно было затопить два кормовых отсека, а для поднягия кормы — один носовой. Другие цистерны предназначались для компенсации бортового крена. Були изготовлены из стали Ducol толщиной 9-16 мм, способной выдержать взрыв до 250 кг в тротиловом эквиваленте. Новые бортовые кили были длиной 61 м и шириной 1,35 м.


Надстройки


Носовая надстройка имела высоту 32 м от киля или 27 м от уровня ватерлинии и разделялась на восемь отсеков. Эти отсеки следующие (снизу вверх, по состоянию на 1929 г.).


Уровень бронепалубы


По обоим бортам находились вентиляторы, подающие воздух в носовое котельное отделение. Над ними в носовой части надстройки находился магазин запасных частей, а за магазином — радиостанция и магазин электродеталей. На левом борту находился пост спуска артиллерии ГК.


Уровень нижнего яруса


Внутри по левому борту находились: магазин, отсек аккумуляторов аварийного освещения, а также магазин радиодеталей. В носовой части находился коридор, по правому борту магазин с пиротехническими средствами. В средней части находилась радиостанция, а справа от нее — центральная телефонная станция. В кормовой части по правому борту находился еще один магазин.


Уровень среднего яруса


Внутри находились: небронированная рулевая рубка, магазин запасных частей для артиллерийского калькулятора, каюта штурмана. а над дымоходом носового котельного отделения — магазин навигационных приборов. Снаружи по обоим бортам находились нижние наблюдательные посты, основания дальномеров, 40-см сигнальные огни Алдиса и 110-см прожектора типа «SU».


Уровень верхнего яруса


Внутри находились: в носовой части каюты отдыха для капитана корабля (по левому борту) и его помощника (по правому борту), за ними находились каюты с картами и корабельным хронометром, а также пост штурмана по левому борту. За лестничной клеткой находилось помещение центральной телефонной станции и гониометр. Снаружи по бортам надстройки находились два дальномера. Один «14 сики» с базой 3,5 м обслуживал зенитную артиллерию, другой с базой 1,5 м предназначался для определения расстояния до навигационных объектов.


Платформа компасов


На передней стене находились: верхний наблюдательный пост, оснащенный бинокулярными люнетами. Непосредственно за постом в помещении с большой площадью остекления находилась штурманская рубка. Дальше к трубе стояла радиостанция, а за ней центральный боевой командный пост, объединенный с магазином карт. Снаружи по бортам стояли 40-см сигнальные лампы Алдиса, посты контроля рефлекторов, торпедный дальномер «14 сики» и реле целеуказателя тяжелой зенитной артиллерии.


Японские тяжелые крейсера типа «Миоко»

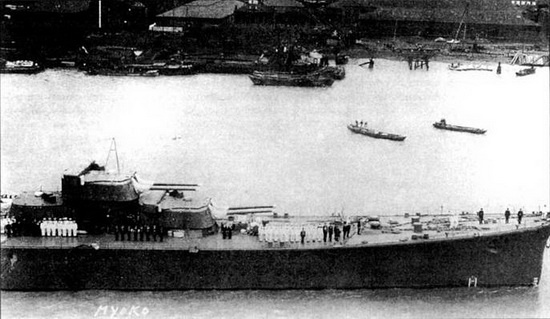

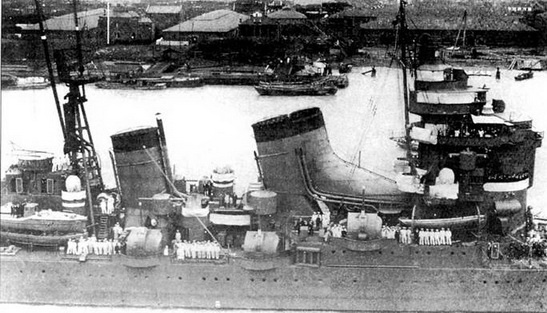

Здесь и ниже: два снимка «Миоко» в Шанхае, вероятно 1933 г. Благодаря этим снимкам мы можем рассмотреть детали корабля в этот период службы.

Японские тяжелые крейсера типа «Миоко»

Уровень сокутеки


В передней части находился пост определения курса, а сразу за ним в остекленном помещении стоял артиллерийский калькулятор («13 сики сокутекибан»), определяющий курс и скорость цели. В кормовой части находилось помещение для отдыха и магазин сигнальных флагов.


Уровень поста управления артиллерией ГК


Внутри находился пост управления 200-мм пушками, в котором работали два офицера.


Главный ноет управления артиллерийским огнем


Главный пост управления огнем «14 сики» обслуживался одним офицером, определявшим данные для ведения огня. Он передавал их на уровень ниже, где вносили поправку на угловой курс и угол возвышения пушек для каждой башни.

За носовой надстройкой находилась дымовая труба, по обшивке которой проходили паропроводы. Под трубой, через которую отводился дым из 1-го и 2-го котельного отделения, находились вентиляторы, подававшие воздух в эти отделения. Непосредственно за надстройкой над жилым помещением экипажа на каждом борте стояло по одной 120-мм зенитной пушке. Между пушками располагался оружейный отсек. Дальше к корме, на уровне задней кромки передней дымовой трубы с каждого борта стояло по еще одной 120-мм зенитной пушке, а между ними находился пост управления и наведения зенитной артиллерии. Между дымовыми трубами находилась небольшая башня с одиночным 110-см прожектором “SU”. Перед задней трубой на платформе стояли два одиночных пулемета «Льюис» калибра 7,7 мм. Между пулеметами проходила труба корабельного камбуза. По обе стороны от кормовой башни стояли две оставшиеся 120-мм зенитные пушек и стереоскопический дальномер «14 сики» с базой 3,5 м. обслуживающий зенитную артиллерию. Между трубой и надстройкой возвышалась трехногая мачта со стрелой, позволяющей поднимать гидросамолеты. За мачтой находилась кормовая надстройка, где находился пост управления прожекторами, ангар для гидросамолетов, радиостанция, наблюдательный пост и запасной пост управления артиллерией ГК, оборудованный артиллерийским калькулятором «13 сики».

Непосредственно за кормовой надстройкой перед башнями №№ 4 и 5 по правому борту стояла катапульта «Куре Сики 1 Го Сясюцу». Между катапультой и левым бортом находились вентиляторы машинного отделения.
