На момент ввода крейсеров в строй их экипаж насчитывал по 764 офицера, унтер- офицера и матроса. Экипаж размещался в трех частях корабля: на уровне нижней палубы в районе машинного отделения, на средней палубе над котельными отделениями и в надстройке в районе передней дымовой трубы. Офицерские каюты находились на носу на нижней и средней палубе. Такое размещение экипажа было очень неудобным. особенно большой дискомфорт команда испытывала при плавании в тропических водах, когда обычным делом были тепловые удары. Еще при строительстве корабля было решено немного усовершенствовать систему вентиляции и постелить линолеум в матросских кубриках. Вскоре после ввода крейсеров в строй, штатную численность экипажей увеличили до 792 человек.

На борту каждого крейсера имелись следующие средства спасения: два 9-метровых катера, установленных по обе стороны от носовой надстройки, две 11-метровые моторные лодки, установленные по бокам фок-мачты (в 1930/31 гг. добавили еще две), одна 6- метровая и одна 8-метровая шлюпка, установленные в районе кормовой надстройки.


Японские тяжелые крейсера типа «Миоко»

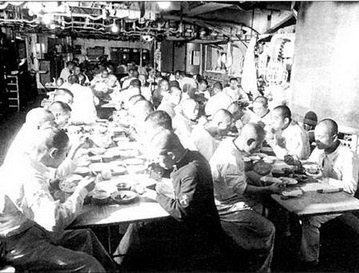

Экипаж обедает.

Модернизация 1934/35 гг

Между кормовой трубой и башней ГК № 4 сформировали «палубу тяжелых зенитных орудий» или защитную палубу.

Дальность новых торпед достигла 20000 м, поэтому в носовой надстройке оборудовали пост управления торпедными аппаратами (суирайсен сики сочи), оснащенный калькуляторами, пересчитывающими курс и скорость цели. Пост управления торпедными аппаратами оборудовали по обоим бортам надстройки в башенках. Два поста пуска торпед (92 сики сурай хойбан) оборудовали на уровне платформы компасов.

Модернизировали оборудование связи. Старые приемопередающие радиостанции заменили более совершенными. Часть освободившегося после демонтажа торпедных аппаратов пустили под дополнительную радиоаппаратуру, поскольку помещение у запасного кормового дальномера оказалось слишком маленьким, чтобы вместить новую технику. Модернизировали также систему внутренней связи корабля.

Значительно увеличилась численность команд крейсеров, так как потребовались новые люди для обслуживания дополнительных пушек, а также для обслуживания самолетов и катапульт. Для размещения новых членов экипажа пошли остатки площади, высвободившейся в результате демонтажа торпедных аппаратов. После модернизации численность экипажей крейсеров составляла от 814 до 832 человек. Так как корабли предполагалось использовать в тропических водах, все кубрики и каюты оснастили дополнительными вентиляторами, а новые жилые помещения оснастили и противогазовыми фильтрами.

В октябре 1935 года с носовой надстройки убрали прожектора типа “SU”. На их месте установили дальномеры для зенитных орудий «91 сики кося сочи». Пулеметы 7,7-мм перенесли с платформы кормовой дымовой трубы на крылья носовой надстройки.

Модернизация 1939/41 гг

Уровень бронепалубы


По обоим бортам находились вентиляторы, нагнетающие воздух в носовые котельные отделения. Над ними в носовой части надстройки находился магазин запасных частей, а за ним радиостанция и магазин электрических частей. На левом борту находился пост спуска артиллерии ГК. На правом борту магазин с пиротехническими средствами.


Уровень нижнего яруса


На обоих бортах находились вентиляторы, подающие воздух в носовые котельные отделения. Над ними в носовой части находился отделение кодировщиков, коридор и центральная телефонная станция № 2, а сразу за ней радиостанция № 1 и аккумуляторный отсек аварийного питания радиостанции. На левом борту находилось отделение раскодировщиков и помещение готовности для артиллеристов тяжелых зенитных орудий. На правом борту выделили место для магазина навигационных приборов.


Японские тяжелые крейсера типа «Миоко»

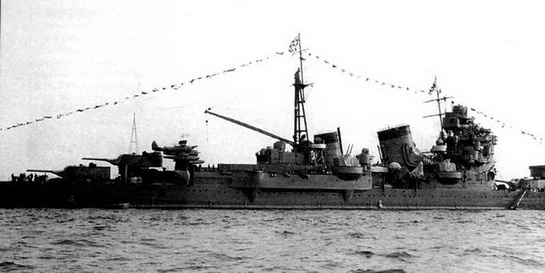

«Асигара» в Кельне, 14 мая 1937 г. Хорошо видна средняя часть корпуса. Бортовые ТА уже отсутствуют.


Японские тяжелые крейсера типа «Миоко»

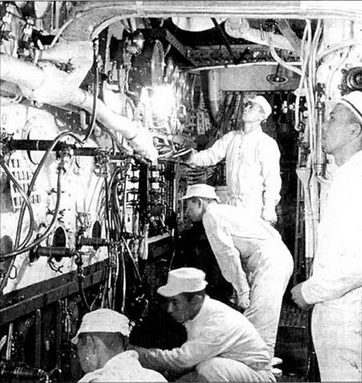

Механики в машинном отделении.


Уровень среднего яруса


Внутри находилась небронированная рулевая рубка, пост контроля повреждений № 1, коридор, штурманская рубка. Над дымоходом переднего котельного отделения был оборудован магазин навигационных приборов. Снаружи по обоим бортам находились нижние наблюдательные посты, 13,2-мм пулеметы, дальномер тяжелых зенитных пушек «91 сики» и укрытие для пулеметчиков.


Уровень верхнего яруса


Внутри находились каюты отдыха для капитана (слева) и его помощника (справа), за ними находился центральная телефонная станция № 3 и пункт первой медицинской помощи. В кормовой части находился центральный боевой пост. Снаружи по обеим сторонам надстройки находились четыре дальномера: два оптической базой 3.5 м «14 сики», предназначенные для зенитной артиллерии (на «Миоко» отсутствовали) и два базой 1,5 м «14 сики», предназначенные для навигационных целей.


Платформа компасов


Спереди находилась штурмовая рубка, отличавшаяся большой площадью остекления. За ней находилась центральная телефонная станция № 4 и помещение с картами. Снаружи находился торпедный дальномер «91 сики» и пост пуска торпед «92 сики», 60-см сигнальный фонарь Алдиса и наблюдательные пункты, оборудованные 12- и 18-см бинокулярными зрительными трубами.


Ярус сокутеки


Спереди находился пост вычисления курса, а сразу за ним в остекленной рубке стоял артиллерийский калькулятор (92 сики сокутекибан), определявший курс и скорость цели. Далее находилось помещение передачи данных в башни ГК и магазин сигнальных флагов. Снаружи находились посты контроля и наведения прожекторов, а также посты наблюдения ПВО.


Главный пост управления огнем артиллерии


Здесь находился прибор управления артиллерийским огнем «94 сики хиобан сёдзун сочи» и 6-метровый дальномер «14 сики». На «Миоко» дальномер стоял в отдельном закрытом помещении, находящемся позади прибора управления. В кормовой части находились две антенны радиотелефона «90 сики».

За носовой надстройкой поставили новую трехногую фок-мачту. Примерно на половине ее высоты находилось помещение гониометра с направленной антенной. Под мачтой стояли вентиляторы, подающие воздух в котельное отделение. Между мачтой и носовой трубой поставили помост с двумя прожекторами типа «92 сики» диаметром 110 см, а под ними стояли 127-мм зенитные пушки. Рядом с пушками находились ящики с боеприпасами, предназначенными для непосредственного использования. Между трубами стоял помост с двумя другими прожекторами «92 сики», а чуть ниже находились 25-мм зенитные пушки. За пушками в закрытых башенках стояли 4,5- мм зенитные дальномеры «89 сики». Далее находилась кормовая труба, у которой оборудовали посты управления зенитными пушками. За трубой на платформе стояли две 25-мм зенитные пушки. За кормовой трубой поставили новую rpoт-мачту с грузовой стрелой, предназначенной для подъема гидросамолетов. Грот-мачта имела трехногую конструкцию, одна нога проходила через кормовую надстройку. На крыше надстройки стоял резервный прибор управления артиллерийским огнем «94 сики» и пост наблюдения. Между катапультами и рельсами подачи гидросамолетов стояли вентиляторы машинного отделения. Ниже, в районе катапульт на каждом борту на спонсонах находились два торпедных аппарата.
