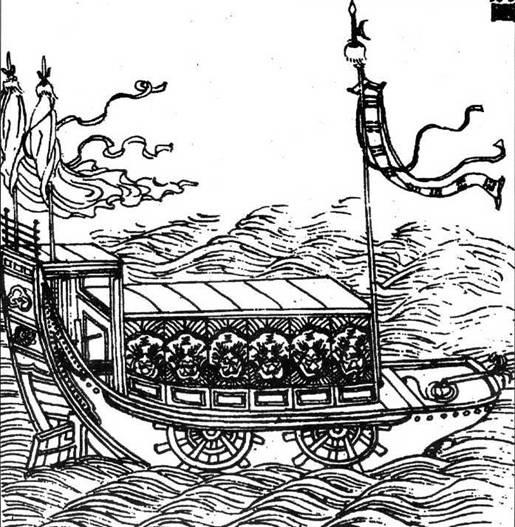

Четырехколесный боевой корабль, по бортам изображены тигриные морды. Борта откидываются перед началом абордажного боя.
Рисунок пятимачтового транспорта дает хорошее представление о том, как выглядели корабли династии Мин, перевозившие сокровища. Подобного типа корабли участвовали в походе Чжен Xэ в Африку в начале XV века.
Кхмеры (камбоджийцы) и тямы (вьетнамцы) ведут бой на реке, период восстания под предводительством Джаявармана VII, 11 81 г.
В 1177 г. чампский царь Джая Индраварман вторгся в Камбоджу. Вьетнамский флот двигался вдоль морского побережья, а затем поднялся вверх по реке до камбоджийской столицы Ангкор. Город был разграблен, и тямы оккупировали Камбоджу. Через четыре года будущий камбоджийский царь Джаяварман VII поднял восстание против захватчиков. Он разбил тямов в решающем сражении, произошедшем в 1181 г. Это эпическая речная битва запечатлена на барельефах, вырезанных на стенах Бартеай-Чмара и Байона в Камбоджии. Здесь изображен момент, когда тямский и кхмерский боевые баркасы сошлись в абордажном бое посреди реки. Носы лодок украшены гротескными мордами чудовищ. На борту лодок лучники и копейщики. Солдат противоборствующих сторон можно различить, так как кхмеры ходят с непокрытыми головами, а тямы носят характерные головные уборы. Все гребцы сидят лицом к корме, лишь на баркасе кхмерского царя гребцы повернуты лицом к носу и гребут веслами-юло. Никакой защиты у царских гребцов нет, таким образом они демонстрируют личную храбрость. На рядовых баркасах гребцы прикрыты длинными щитами, через которые продеты весла. Баркасы, сближаясь, осыпали друг друга стрелами, а затем забрасывали абордажные крючья, привязанные к канатам из ротанга. В центре кхмерского баркаса под зонтиком стоит офицер, который руководит действиями экипажа. Солдаты с обеих сторон вооружены длинными копьями и щитами. Солдат, упавший в воду, тут же становится добычей крокодилов.

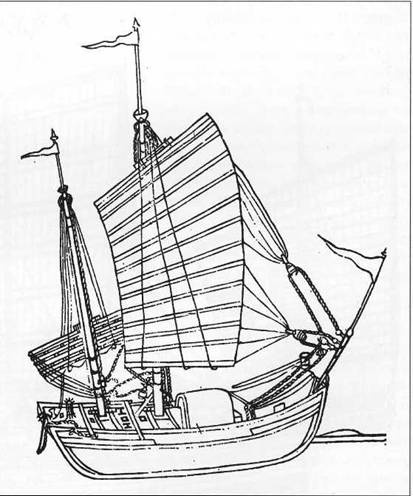

Обычная транспортная джонка, использовавшаяся для плавания по рекам и прибрежным районам моря. Видны детали парусного вооружения и такелажа. Как обычно, корма выше носа, где находятся кабестан и якорь. Корабль напоминает джонки Хубилая, изображенные на японском Свитке монгольского вторжения.
Морская боевая джонка династии Юань атакована вьетнамскими боевыми баркасами в устье Красной реки, 1288 г.
Кхмеры (камбоджийцы) и тямы (вьетнамцы) ведут бой на реке, период восстания под предводительством Джаявармана VII, 1181 г.
23-колесный корабль династии Сун обстреливает известковыми бомбами корабль династии Цзинь, сражение при Кайши, 1161 г.
Речной флот династии Западный Хань атакован брандерами повстанцев, 200 г. до н. э.
Морские торговые джонки строились в большом количестве на протяжении периодов правления династий Сун и Юань. Китайская джонка изображена на барельефе в Ангкор-Томе в Камбодже, датированном 1185 г. Похожие по конструкции корабли монголы использовали в качестве боевых кораблей в ходе своих заморских кампаний. Изображение монгольских джонок мы находим на Свитке Монгольского вторжения, посвященному походам монголов в Японию в 1274 и 1281 гг. Дополнительную информацию о джонках нам сообщает Марко Поло, находившийся в Китае в период между 1275 и 1292 гг. Среди прочего Марко Поло отмечает, что джонки имеют одну палубу с небольшими надстройками, большое перо руля и четыре мачты. Марко Поло также отмечает, что на китайских джонках имелись водонепроницаемые переборки — вещь совершенно неизвестная в Европе. «Поэтому, если случайно борт буде пробит в одном месте, например, если корабль наткнется на скалу или его ударит кит… вода не проникнет из одного трюма в другой».
Надо также упомянуть «песчаные корабли», которые в действительности были вполне мореходными кораблями «с плоским днищем и широким корпусом, благодаря чему они могли свободно двигаться вблизи песчаных отмелей без риска сесть на мель». Фактически, это были джонки без киля.

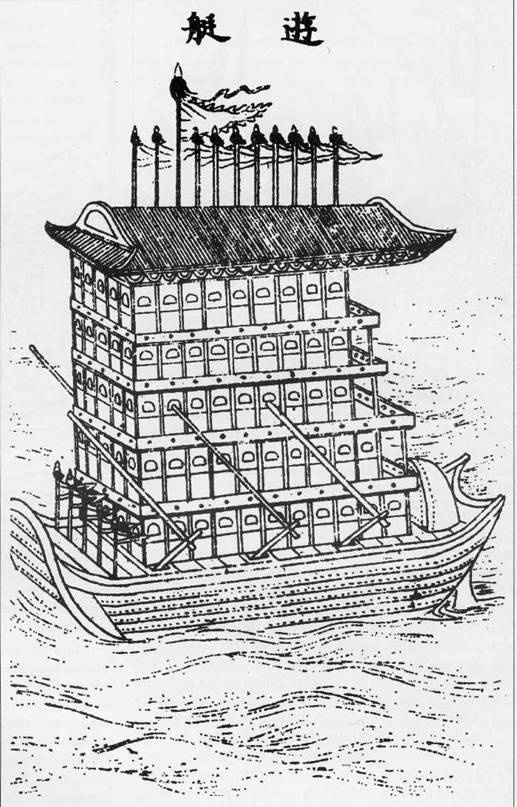

Многоэтажный корабль с ударным оружием, применявшимся для предотвращения абордажа. Ударное оружие представляло собой длинную жердь с поперечным железным наконечником. Падая под собственной массой, наконечник пробивал палубу корабля противника, а жердь не давала ему приблизиться. Небольшой корабль, получив удар тяжелой железной болванки, мог даже затонуть. Блокировав корабль противника на безопасном расстоянии, можно было спокойно расстрелять его из арбалетов. Подобную тактику династия Сун применяла против мятежников на озере Дун Тин в 1135 г.
Гребной движитель
Отличительной чертой многих типов китайских кораблей и судов были весла, так называемые юло. Китайское весло принципиально отличалось от весла европейского, по могло также встречаться на корейских и японских кораблях. Весло-юло работало по принципу гребного винта. Широкая лопасть из твердого дерева соединялась с веретеном, который, в свою очередь, соединялся с вальком. К одному концу валька привязывался трос, крепившийся другим концом к кольцу в палубе. Весло опиралось о борт примерно в точке центра тяжести. Трос уравновешивал массу лопасти и ограничивало ход весла правильными углами. В отличие от европейской практики, когда для ускорения хода добавлялись весла, китайцы добавляли гребцов, не увеличивая числа юло.
