Паруса, рули и я коря
Мореходные джонки должны были использовать силу ветра. Характерным типом паруса для китайских джонок был «сбалансированный парус», когда перед мачтой находилось от трети до шестой части паруса. Детали конструкции зависели от места строительства, но в целом конструкция паруса была везде одинаковой. Бамбуковые поперечины формировали ребра жесткости, делавшие парус прочным. Кроме того, растянутый на бамбуке парус был совершенно плоским. Усиленный бамбуком парус обладал высокой прочностью. В бою от паруса могла остаться только половина, но и при этом парус сохранял свои свойства. Кроме того, по бамбуковым поперечинам солдаты могли забираться наверх и оттуда сбрасывать на противника бомбы. Около 1100 г. свидетель писал следующее: «Их мачты твердо установлены, и паруса подняты на них. Одной стороной парус соединяется с мачтой, как дверь с косяком. Паруса сделаны из матов… На море паруса используются не только при попутном ветре, но и при ветре, дующем с побережья или на побережье… Когда ветер стихает, бросают якорь».
Китайские джонки оснащались рулевым пером на корме. Некоторые рули имели большие размеры, но всегда рулевое перо было сбалансировано. Якоря выглядели очень грубыми, обычно их делали из камня, привязанного к куску дерева. Тем не менее, китайские якоря были достаточно эффективны.
Китайский боевой корабль
Ранние боевые корабли
Первое известное нам изображение китайского боевого корабля сделано на бронзовой вазе, датированной IV в. до н. э. Надпись на кувшине гласит, что это корабли эпохи Враждующих государств (463–221 гг. до н. э.). На изображении показан двухэтажный корабль. Гребцы занимают нижний этаж, тогда как на верхнем этаже находятся воины, вооруженные топорами и короткими мечами, а также развеваются флаги. Другое похожее изображение относится к раннему периоду Хань (202–209 гг. до н. э.). Здесь заметно больше лучников, на правом корабле один солдат бьет в барабан. Интересно изображение солдат, плавающих среди рыб. Возможно, это духи, охраняющие корабль, но в целом плавающие в воде изображены также, как и находящиеся на кораблях. Поэтому, можно предположить, что бой продолжается и в воде.
Глиняные модели лодок, обнаруженные в ходе археологических раскопок, добавляют нам информации о том, как выглядели боевые корабли эпохи Хань. Деревянная модель речной лодки обнаружена в княжеской гробнице, также относящейся к этому периоду. Это плоскодонный баркас с веслами, рулем на корме и простой деревянной «рубкой». Большие корабли представляли собой катамараны, когда поверх двух корпусов ставили одну общую платформу с многоэтажной ступенчатой башней. Такого типа корабли можно было использовать только на реках и в устьях. Известны детали морского корабля конца эпохи Хань (25-220 гг. н. э.). Корабль имел квадратный нос и корму, а также плоское днище. Словом, он вполне попадал в разряд кораблей, известных как «китайская джонка».

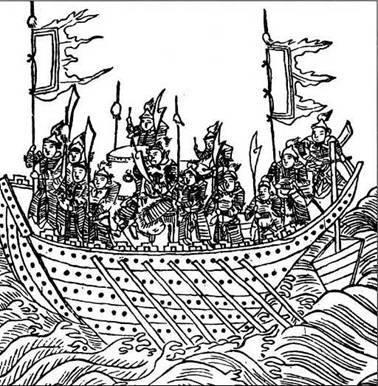

Корабль, наполненный солдатами или морскими пехотинцами. Они вооружены алебардами, барабанщик бьет в большой барабан. На всех рисунках солдаты на борту кораблей изображены в тех же доспехах, что и их товарищи на суше. Обычным оружием морской пехоты были алебарды различной формы с длинными древками.
Морская мина, известная также как «царь подводных драконов», делалась из железа. Мину крепили к доске, плавучесть доски компенсировали, привязывая к ней камни. Мину заворачивали в бычий пузырь. В действие мину приводил запал, представлявший собой тлеющую курительную палочку. Воздух к запалу подавался через козью кишку.
Типология китайских кораблей
Период Трех Царств (221–265 гг.) оставил нам на много больше материала для изучения, но это изучение чертовски осложнено огромным числом названий китайских кораблей, зафиксированных в текстах того времени. В какой-то степени нам помогает документ, озаглавленный У Цин Дзун Яо, датируемый 1044 годом. Этот текст представлял собой переработку труда 759 года, где описывались шесть типов боевых кораблей. Эти типы постоянно упоминаются в текстах последующих десяти столетий, поэтому можно принять их за базовую классификацию кораблей эпохи династии Тан.
Лoy чуань
Буквально название этого типа переводится как «башенный корабль». Это были трехэтажные боевые корабли с укрепленными верхними палубами. В отличие от многоэтажных кораблей эпохи Хань, у башенных кораблей имелись сплошные борта поверх одного корпуса. Существовало несколько вариантов башенных кораблей.
Чжань синь или Доу синь
Буквально название переводится как «военная джонка» или «боевая джонка». Внешне они напоминали «башенные корабли», но были меньше, имели только один этаж и были хуже защищены. Как и на башенных кораблях, гребцы располагались вне центральной палубы. На корме корабля имелась надстройка, откуда капитан командовал действиями команды.
Мын чун
Эти два иероглифа имеют следующие значения: мын — «прикрытие», чун — «атаковать». То есть это были корабли прикрытия, быстрые и легкие «эсминцы» китайского флота. В отличие от двух предыдущих типов, у мын чу нов борт был сплошной, поэтому гребцы были надежно защищены. Лучники стреляли поверх голов гребцов. Мын чун не были предназначены для абордажного боя. Борта их закрывали деревянные щиты, обтянутые шкурами носорога. На носу обычно изображалась свирепая морда тигра.
Цзоу гэ
Эти маленькие быстрые корабли с одной открытой палубой, защищенной фальшбортом, предназначались для быстрой переброски «лучших и храбрейших солдат». Конструкция кораблей была такова, что солдаты находились на палубе вместе с гребцами.
Ютин
Эти простые патрульные лодки использовались для разведки. Для ведения боя они не предназначались, хотя несли на борту небольшие подразделения солдат для самообороны.
Хаи ху
Буквально название этого типа переводится как «морской ястреб». Это были переделанные торговые суда, получившие защиту и мобилизованные в состав боевого флота.

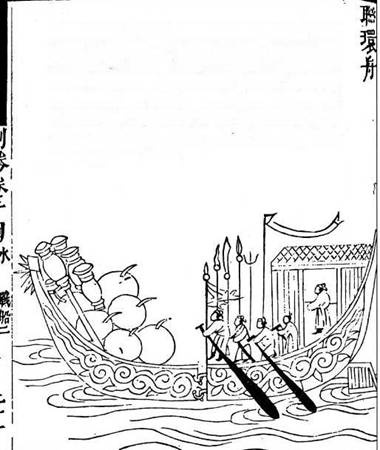

Составной баркас, использовавшийся в роли миноукладчика. Передняя часть отсоединялась от задней, которая была нагружена взрывчатыми веществами. Такие баркасы использовались на Большом Канале, который обмелел. Две половины могли двигаться по узким и мелким протокам, где не могли пройти более крупные лодки.
