Торпедное вооружение 2 торпеды G7e
Экипаж, чел. I

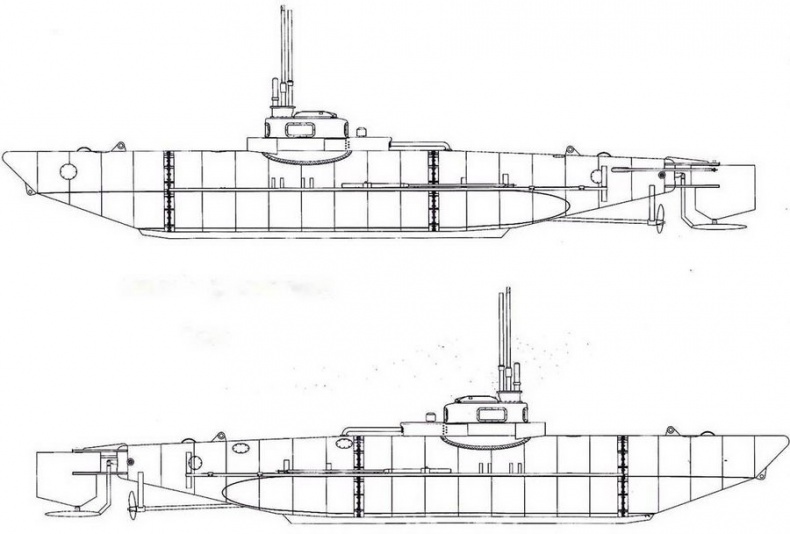

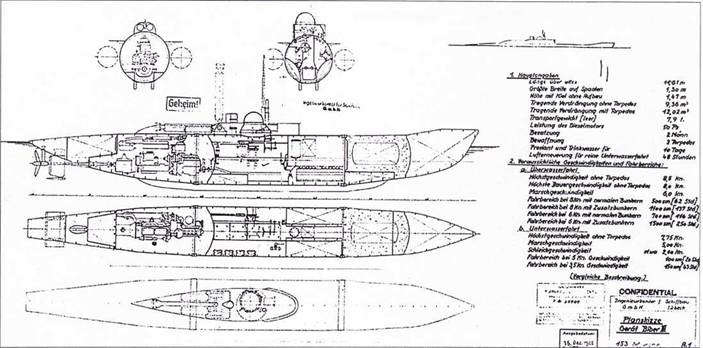

Проект миниатюрной подводной лодки типа Biber III.

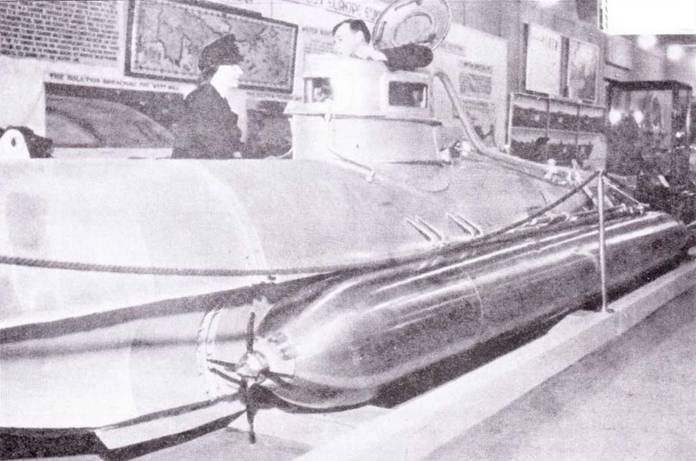

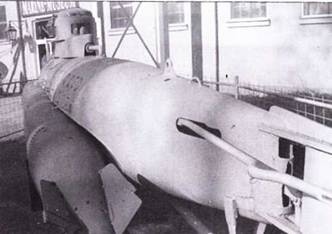

Сверхмалая подводная лодка Biber.

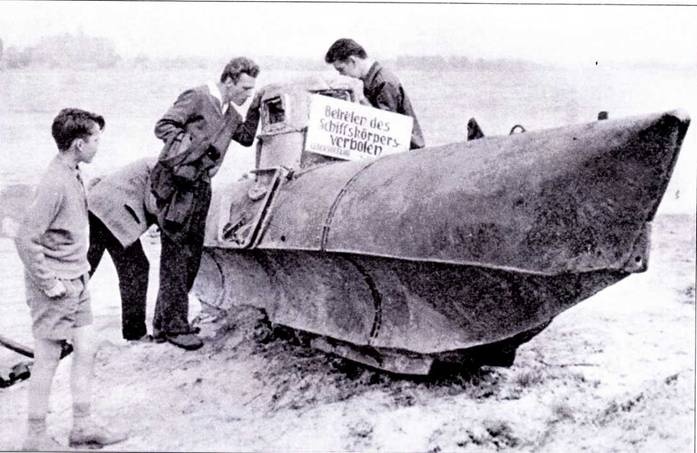

Сверхмалая подводная лодка Biber.

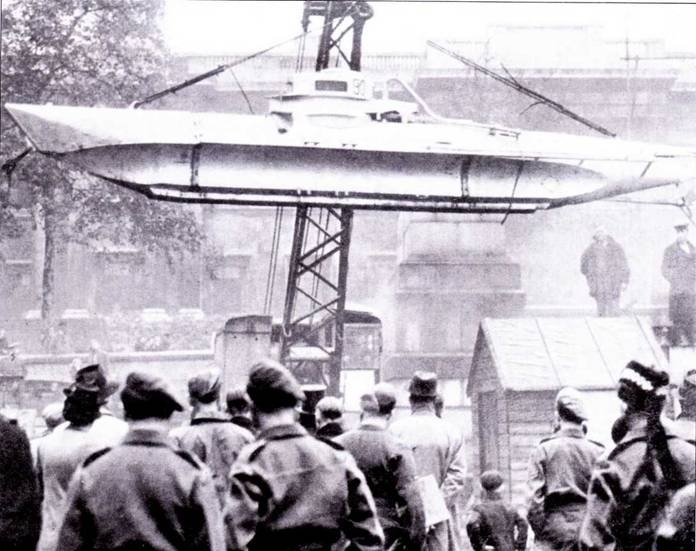

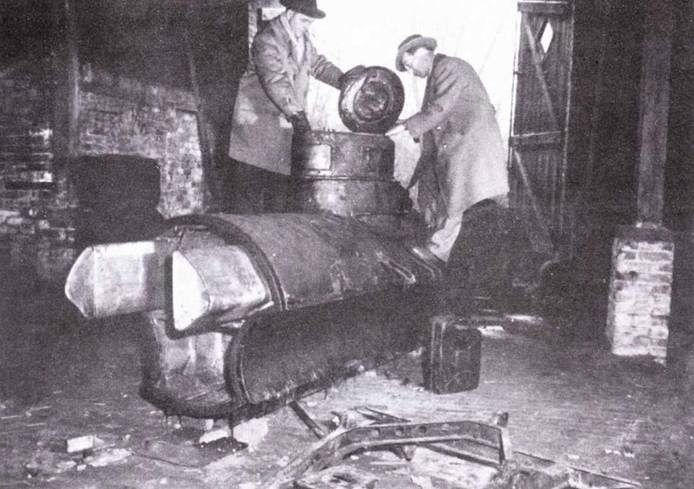

Сверхмалая подводная лодка Biber, Лондон, июнь 1945 г.
Сверхмалая подводная лодка Biber.
Biber II
Развитие конструкции первого «Бибера» привело к появлению «Бибера» вариант //. корпус которого отличался большей длиной (толщина обшивки 4 мм) — Экипаж подводного корабля — два человека. Проект не вышел из «бумажной» стадии.
Biber III
Данный проект стал результатом национал-социалистического соревнования конструкторов фирмы TVA из Эккефьорда и судостроительного отделения Kommundos der Kleinkainpfmiilel из Любека. Проект опирался на использование силовой установки на базе дизельного двигателя замкнутого цикла (Даймлер Бенц ОМ-4/65 мощностью 65 л.с.) и жидкого кислорода. Соловую установку разрабатывала научная группа профессора Кама из высшего технического училища в Штутгарте. В состав силовой установки входил редуктор с тремя режимами работы: быстрый ход. медленный ход. реверс. Расчетная дальность плавания со скоростью 8 узлов в надводном положении составляла 500 миль (1100?). в подводном положении со скоростью 5 узлов — 100 миль. Запас жидкого кислорода — 4.31 л. С экипажем из двух человек «Бибер III» был способен нести две торпеды Вальтер К-Butt. I ноября 1944 г. фирма TVA заключила договор с центром HSVA на испытания модели «Бибера III» в масштабе 1:3. Испытания буксируемой модели начались в январе 1945 г. Сложная военная ситуация, которая сложилась в Рейхе, заставила ученых и конструкторов прервать работу над многообещающем проектом. Между тем, подводную лодку предполагалось снабдить гусеничным шасси, благодаря которому она смогла бы выползать на сушу и преодолевать мели.
Водоизмещение, м³ 12.0
Размеры, мм
— длина 11820
— ширина 2500
Силовая установка: дизель замкнутого цикла мощностью 65 л.с.
Количество гребных винтов I
Количество лопастей гребного винта 4
Скорость полного хода, узлы:
— на поверхности 8.0
— под водой 5.0
Дальность плавания, мили
— на поверхности со скоростью 8 узлов 500 (?)
— под водой со скоростью 5 узлов 100 (?)
Максимальная глубина погружения, м 40 (?)
Торпедное вооружение 2 торпеды G7e (K-Butt)
Экипаж, чел. 2

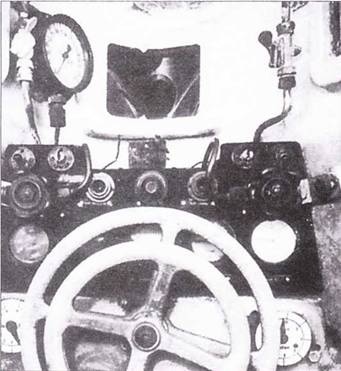

Пульт управления немецкой миниатюрной подводной лодкой типа Biber.

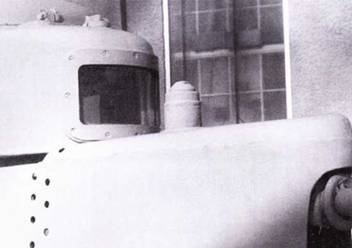

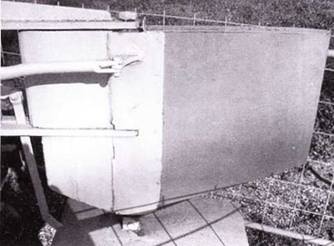

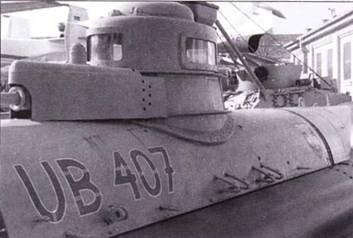

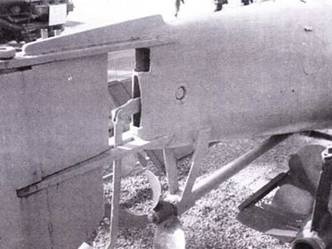

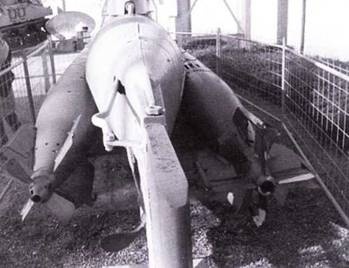

Сверхмалая подводная лодка Biber, Музей техники в Шпейере, май 2004 г.
Biber (Beaver)
Biber (Beaver)
Biber (Beaver)

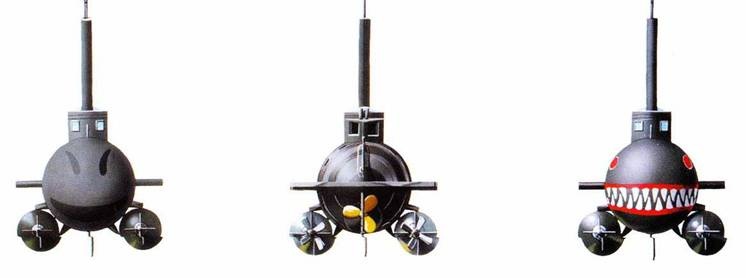

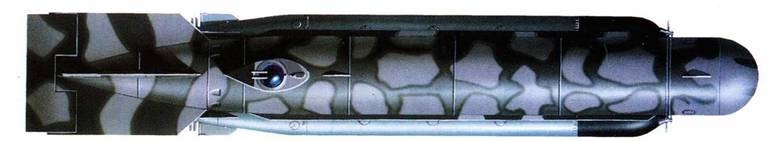

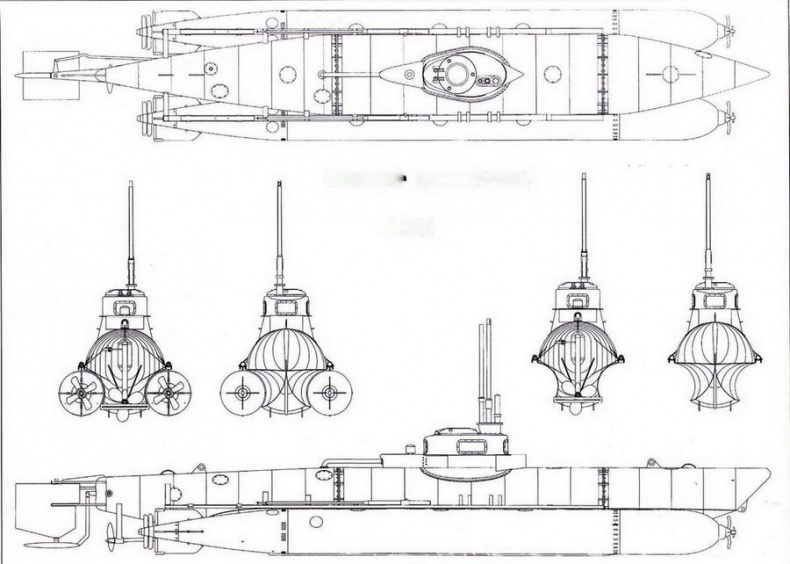

Германские сверхмалые субмарины Molch, K-FI. 1/412 (Lehrkdo 400), ноябрь 1944 г. Вид сверху, спереди и сзади.
