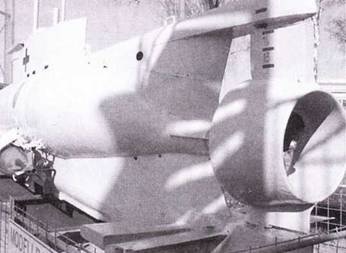

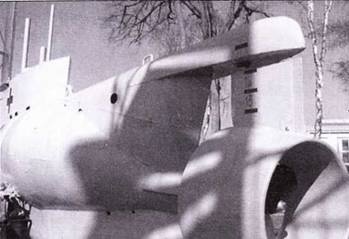

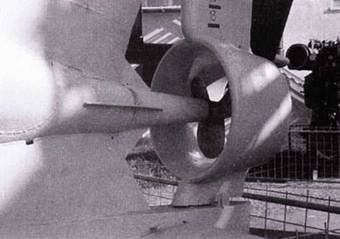

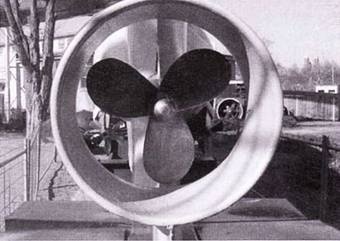

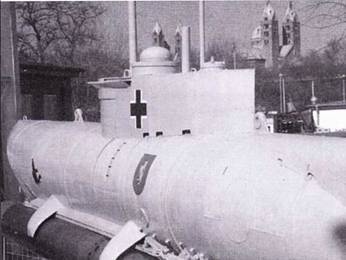

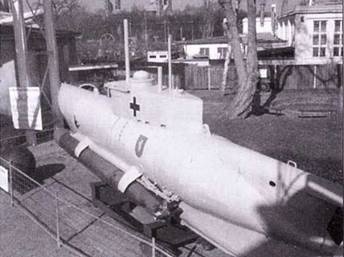

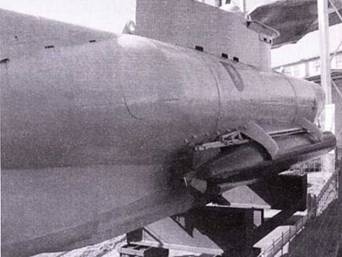

Сверхмалая подводная лодка типа XXVII В5 Seehund, Музей техники в Шпейере, май 2004 г.

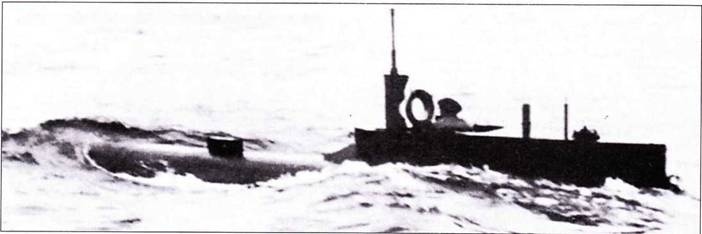

Подводная лодка типа Seehund в надводном положении.

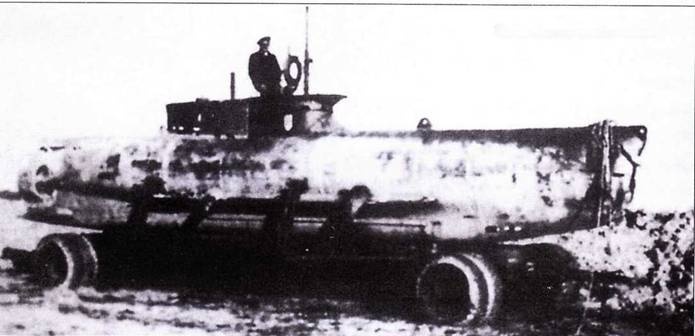

Seehund на колесной тележке.

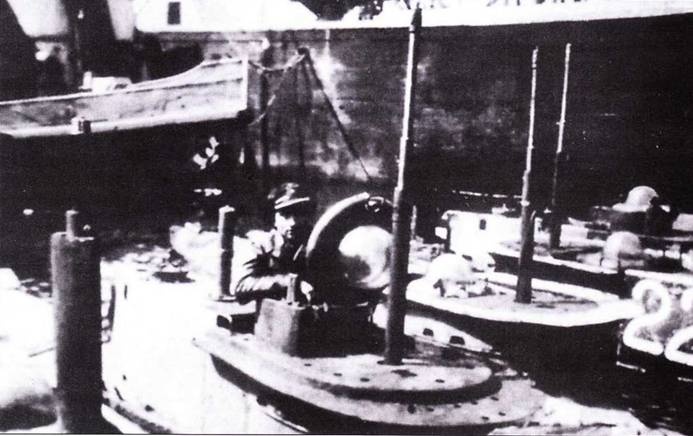

Лодки типа Seehund. Обратите внимание на разницу в конструкции рубок.
Тип XXVII В5 Seehund
Лодка типа XXVIIВ5 стала первой германской миниатюрной субмариной, обладающей адекватной автономностью и дальностью плавания, позволявшими ей оперировать в прибрежных водах. Проект разрабатывался под руководством Марине Баудиректора Курта Фишера и Марине Баурата Отто Гирма в конструкторском бюро Глюкауф в Бланкенбурге. 30 июня 1944 г. судостроительным заводом Ховальдсверке в Киле был заключен контракт на постройку трех прототипов лодки тип XXVII В5 (позже обозначение изменилось на «тип I27») под обозначениями U-500I, U-5002, LI- 5003. В июне 1944 г. была принята программа, предусматривавшая постройку ни много ни мало, а 1000 таких субмарин, 285 из них были реально построены. Программа не была выполнена полностью по причине нехватки многих конструкционных материалов, характерных для Рейха конца войны, и предпочтения Деницем лодок XXIII серии. Помимо Ховальдсверке, лодки типа XXVII В5 строились народным предприятием Германия верфт в Киле и Шизхауверфт в Эльбинге. Для плавания в надводном положении на субмарине был установлен дизель, причем при аварийном погружении (в течение 4 с на глубину 5 м) дизель не выключался. Ход под дизелем был возможен на глубине до 17 м. Выхлопные газы дизеля выбрасывались наружу под давлением 2 атмосферы, что теоретически позволяло использовать дизель на глубине до 20 м. Лодка крайне трудно обнаруживалась как в надводном положении радиолокаторами, так и в подводном гидроакустической аппаратурой. На лодке был установлен оптический перископ Карл Цейс С/15 кругового вращения, затем его заменили более совершенным перископом С/16. На рубках лодок поздней постройки ставились плексиглазовые полусферы, способные выдерживать давление воды до глубин 45 м. На самых поздних подках были установлены двойные рули и устройства Коп Dussenruder, улучшившие управляемость и увеличившие скорость. Большинство «Зеехундов» было оснащено гидрофонами Kleeblatt, планы установки на лодках более совершенной гидроакустической аппаратуры Hase в жизнь претворены не были. На нескольких учебных лодках стояли устройства UKW-Funksprechagerat, включавшие передатчик Kl.Fuspr. с дальностью действия 4000 м, аккумуляторные батареи, микрофоны и наушники. Антенна радиостанции крепилась к трубе перископа. На лодках устанавливались также радиостанции других типов, обычно — танковые, часто — FuG-29. Испытания «Зеехунда» были завершены 28 ноября 1944 г… входе испытаний прототипы прошли 300 миль и пробыли в море 110 ч, максимальная длительность одного похода составила 11 суток. Согласно некоторым источникам, в апреле 1944 г. несколько «Зеехундов» готовились к ведению боевых действий торпедами Вальтер Т XII G 7 иI (они известны и как К-Butt Torpedo). На других лодках проводились эксперименты с управляемыми торпедами Spinne (Т10), которые управлялись по проводам (длина провода 10 000 м). Также с лодок была предусмотрена возможность использования акустических торпед Т-5 Zaukonig, дальность стрельбы — 7 500 м, скорость хода — 20 узлов.
Водоизмещение, м³
— без вооружения 12,3
— боевое (с торпедами или зарядами) 14.9
Размеры, мм
— длина 11865
— ширина 1840
— диаметр корпуса 1300
(толщина обшивки 5 мм)
Силовая установка:
— надводного хода дизель NAS Бюссинг LD-6 мощностью 60 л.с.
— подводного хода электромотор AEG АIV- 77 мощностью 25 л.с.
Количество гребных винтов 1
Количество лопастей гребного винта 3
Скорость полного хода, узлы:
— на поверхности 7,7
— под водой 6,0
Дальность плавания, мили
— на поверхности со скоростью 7 узлов 270 (500 с дополнительными внешними баками)
— под водой со скоростью 6 узлов 19,69
Максимальная глубина погружения, м 30 (максимальный достигнутый рекорд 70 м)
Торпедное вооружение 2 торпеды G7e
Экипаж, чел. 2
Высокие заявленные характеристики сверхмалых лодок, вооруженных электроторпедами G7e. потребовали создания новых аккумуляторных батарей. В декабре 1944 г. на U-6251 и U-6252 установили новые гальванические элементы типа Primaballerie. Такие элементы были известны еще во второй половине 20-х годов, но интерес к ним проявили лишь в 1943 г. с появлением электроторпед G-7e. Изначально новые элементы выполнялись на основе магния и углерода, но в начале 1943 г. профессор Штейнвер предложил использовать элементы на основе свинца и цинка. С новым батареями мощность установленного на торпеде G-7e электродвигателя возросла на 70 %, теперь торпеда со скоростью 30 узлов была способна преодолеть под водой расстояние в 10 700 м. Велись работы по гальваническим элементам иных конструкций и типов.
