Дополнительно лодку оснастили электродвигателем мощностью 25 кВт, который позволял лодке развить скорость 6 уз. Вооружение лодки состояло из четырех торпед, расположенных между стенкой прочного корпуса и внешней обшивкой. Поскольку лодка предназначалась для длительных походов, в центральном посту имелось два спальных места, отгороженный туалет и даже камбуз. Аккумуляторная батарея находилась под полом центрального поста. Запас топлива 6,7 т.
Следующим проектом миниатюрной подводной лодки был тип Schwertwal, который разрабатывался как средство борьбы с подводными лодками противника (U- Bootjaeger). Проект этот был совместной работой профессора Г. Вальтера и инженера Г. Шаде, который приспособил двигатель Вальтера к конструкции субмарины.
Лодка имела весьма благородные очертания, внешне напоминая толстую торпеду. Место пилота было скрыто в глубине носовой части корпуса. Идея подводного охотника за подводными лодками была высказана в 1943 г. лейтенантом Шпахманом, специалистом подводных вооружений. Но в тот момент эта идея не нашла поддержки у руководства кригемарине.
Лодка Schwertwal I имела водоизмещение 17,5 т и представляла собой цилиндр длиной 13,0 м и диаметром 1,5 м. Горячая газовая турбина Вальтера развивала мощность 800 л.с., что позволяло лодке развивать в надводном положении скорость 30 узлов, а в подводном — 32 узла. Таким образом, Schwertwal I по скорости значительно превосходил подводные лодки противника (так британские лодки типа U/V. построенные в 1938–1939 гг. развивали под водой не более 9 узлов, а лодки типа S III выпуска 1941–1942 г. развивали под водой 10 узлов).
Запас хода при максимальной скорости достигал 100 морских миль, запас хода экономической скоростью 200 миль. Экипаж из двух человек. Вооружение две новые торпеды K-Butt с инголиновым двигателем. Торпеды при скорости 50 узлов имели запас хода 3000 м. В качестве топлива на борту Schwertwal 1 находилось 10 т инголина, и 1 т декалина, что составляло 62 % от водоизмещения.

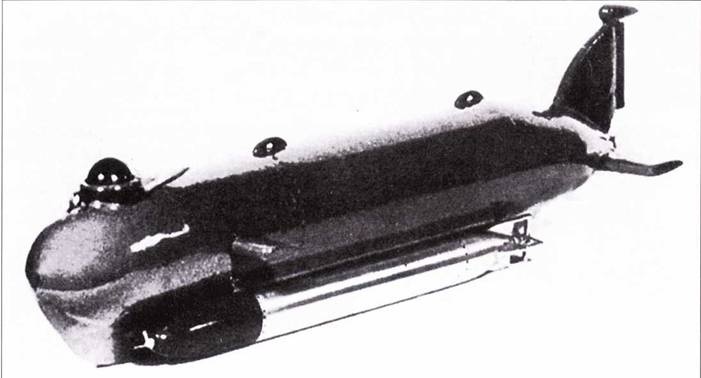

Модель подводной лодки типа Schwertwal I.

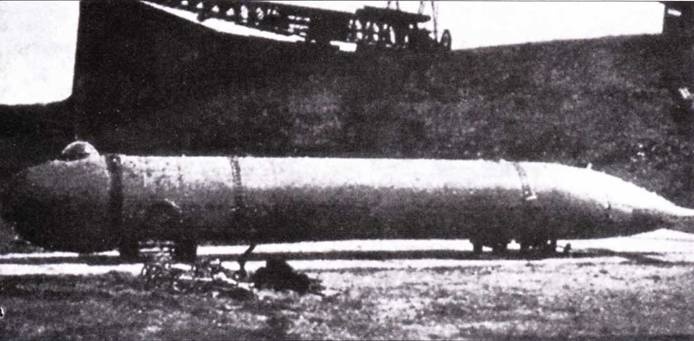

Подводная лодка типа Schwertwal I в Босау на озере Плейер.

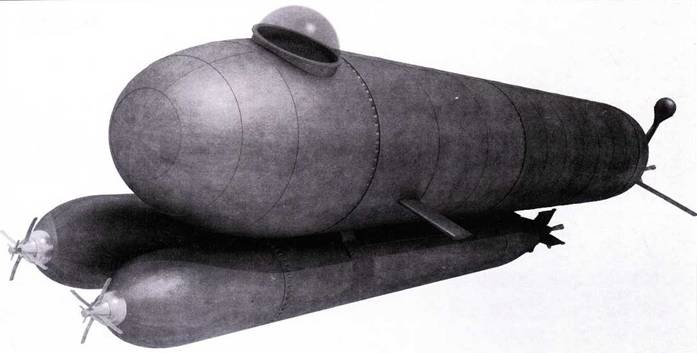

Тип XXVII В
Проект субмарины тип XXVIIВ представлял собой вариант сверхмалой подводной лодки типа XXVIIА с дизельным двигателем для надводного хода и электромотором для передвижения в глубине. Вооружение — две торпеды G-7e. Был увеличен киль и установлены две продольные балластные цистерны. Была изготовлена и испытана модель небольшого масштаба.
Водоизмещение, м³
— без вооружения 12.0
— боевое, с двумя торпедами 17.67 (15.35?)
Размеры, мм
— длина 10 600
— ширина 1660
— диаметр корпуса 1300
Силовая установка:
— надводного хода дизель мощностью 22 л.с.
— подводного хода электромотор AEG АIV-76 мощностью 12 л.с.
Количество гребных винтов I
Количество лопастей гребного винта 3
Скорость полного хода, узлы:
— на поверхности 5.5
— под водой 6.9
Дальность плавания, мили
— на поверхности со скоростью 4 узла 90 (?)
— под водой со скоростью 3 узла 60
Максимальная глубина погружения, м 8О (?)
Торпедное вооружение 2 торпеды G7e
Экипаж, чел. 2
Типы XXVII С, XXVII D, XXVII Е
Обозначения были зарезервированы для новых модификаций сверхмалых подводных лодок типа «Бибер» и типа «Мольх», но никогда не использовались.
Тип XXIII F
Летом 1944 г. К-Ami предложило проект сверхмалой субмарины с двигателем Вальтера и экипажем из одного человека, разработанный на основе полупогружаемого штурмового катера Neger. Полномасштабное проектирование завершишь не удалось. Водоизмещение, м³
Schwertwal I
— без вооружения 7.9
— боевое, с торпедами 9.25
Размеры. мм
— длина 11 280
— ширина 1050
Силовая установка: турбина Вальтера мощностью 300 л.с.
Количество гребных винтов 2
Количество лопастей гребного винта 3
Скорость полного хода, узлы:
— на поверхности 20.4
— подводой 22.6
Торпедное вооружение I торпеда G7e
Экипаж, чел. I
Тип XXVII G
Проектирование велось специалистами из Глюкауфа в начале 1944 г. Разработка прекращена с связи с предпочтением проекта лодки тип XXVII В5 «Зеехунд».
Тип XXVII К
В 1944 г. герр К.Н. Курзак, начальник отдела силовых установок замкнутого цикла в ОКМ Маринебауарт, вышел с предложением о совместном проектировании с верфыо «Германия» сверхмалой подводной лодки на базе силовой установки FKFS. Система ГК FS представляла собой два двигателя Даймлер-Бени ОМ-59/1 мощностью по 55 л.с. каждый, работающих по замкнутому циклу. Первый вариант проекта, вариант «К», удалось завершить к 21 мая 1944 г. Лодка получалась крупнее, чем стандартная минисубмарина типа XXVII А, по в целом являлась ее развитием. 21 ноября 1944 г. верфь «Германия» получила заказ на постройку серии из восьми сверхмалых субмарин типа XXVII К: U-6244. U-6245. U-5I9I. Li-5192. U- 5191 U-6246. U-6247. U-6248.
Водоизмещение, м³
— без вооружения 13,8
— боевое, с двумя торпедами 18,5 (?)
Размеры, мм
— длина 11 800
— ширина 1920
— диаметр корпуса 1415
Силовая установка:
— надводного хода дизель мощностью 95 л.с.
— подводного хода электромотор Сименс мощностью 8 л.с.
Количество гребных винтов I
Количество лопастей гребного винта 4
Скорость полного хода, узлы:
— на поверхности 11,0
— под водой 11,5
