В мае 1995 г. экспедиция, спонсируемая известным романистом Кливом Касслиром, обнаружила «Х.Л. Ханли» на дне морском в четырех милях от острова Салливана. Лодка лежала на глубине 30 футов завалившись на правый борт носом в сторону своей базы в Брич инлет. С лодки были сняты некоторые вещи. Культминацией экспедиции стал подъем субмарины в августе 2000 г. «Х.Л. Ханли» доставили в специально построенный консервационный центр, где команда археологов и реставраторов немедленно приступила к своей трудной, но такой нужной работе. В апреле — мае 2001 г. из лодки извлекли останки членов экипажа. 17 апреля 2004 г. останки моряков после елико возможной идентификации были похоронены с воинским почестями в Чарльстоне, рядом с первыми двумя экипажами субмарины, погибшими и захороненными в годы Гражданской войны.
Изучение поднятой субмарины обогатило историков знаниями об особенностях подводных лодок времен Гражданской войны между Севером и Югом.

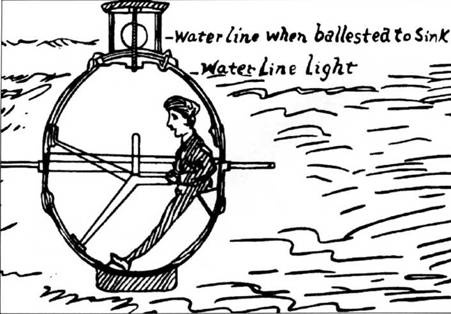

Подводная лодка «Х.Л. Ханли» в сечении, рисунок по памяти лейтенанта Уильяма А. Александера. Тесновато в кораблике было. Мускулоход — не атомоход!

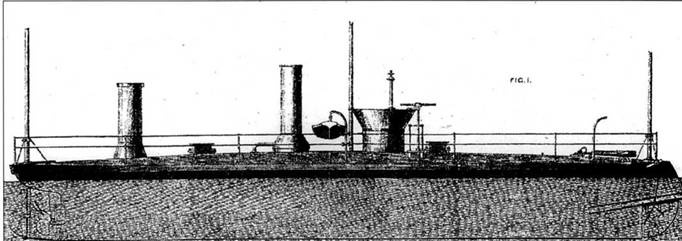

Минный катер северян «Спайтен Дайвил» внешне выглядел как небольшой монитор, на самом деле корабль относился к революционному в военном флоте классу кораблей-миноносцев. На чертеже художник некорректно изобразил механизм выдвижения из корпуса шестовой мины, развернув его вверх, хотя он был повернут вниз.
Минные катера конца войны
Помимо минных катеров, построенных для флота Конфедерации, в Чарльстоне и Ричмонде, аналогичные посудины строились в финальные годы войны в разных местах как южанами, так и северянами.
Едва ли не самым удачным из этих корабликов стал катер северян «Строболи», спроектированный Уильямом У.У. Вудом и построенным в рекордный срок на Пук Айронуоркс, что на реке Мистик, шт. Коннектикут. Водоизмещение катера составляло 116 т (207 т полное), длина — 84 фута 2 дюйма, ширина по мидель-шпангоуту 20 футов 8 дюймов, осадка — 7 футов 5 дюймов. На катере стояла одна паровая машина высокого давления, вращавшая единственный гребной винт. Катер развивал скорость полного хода в 5 узлов. Через месяц после ввода в строй в октябре 1864 г. катер переименовали в «Спайтен Дайвил». Корпус катера был изготовлен из дерева и отличался чрезвычайно малой высотой борта. В середине палубы находилась цилиндрическая рубка, за ней дымовая труба, дальше — воздуховод. Вооружение состояло из убираемой шестовой мины. Мина на шесте выдвигалась через люк в носовой части корпуса, люк был расположен ниже ватерлинии. Катер получился довольно сложным, не обладал достойной скоростью полного хода, но как эксперимент оказался весьма успешным. Его использовали на Джэймсовой реке, катер принял участие в деле при Трентз Рич в январе 1865 г.
Пять юнионистских буксиров («Альфа», «Бета», «Дельта», «Гамма», «Хойт» и «Мартин») переделали в миноносцы за 1864 г. Эти катера получили известность как корабли типа «Альфа». За исключением «Альфы», ни один из этих буксиров не использовался в качестве минных катеров. «Альфа» же под командованием лейтенанта Уильяма Б. Кашинга атаковала и потопила броненосец южан «Альбемарль» 28 октября 1864 г. остальные четыре «альфы» использовались в качестве канонерских лодок, плавая в основном по Джэймсовой реке. В годы войны был подписан контракт на постройку двух экспериментальных минных катеров, которые достроили только через девять лет после окончания войны в 1874 г. Длина обоих катеров, «Аларм» и «Интрепид», составляла более 170 футов. Силовая установка из двух компаундных двигателей позволяла катеру разгоняться до скорости 10 узлов в час. Тем не менее, оба катера признали неудачными, исключив из списков флота в 90-е годы XIX века.

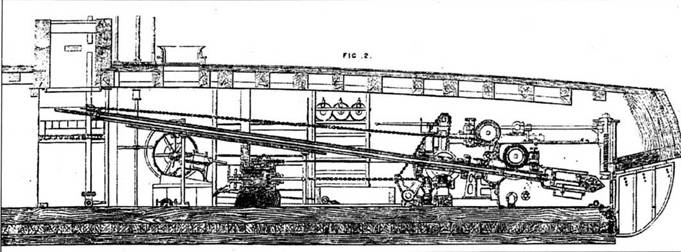

Чертеж носовой чисти минного катера «Спайтен Дайвил». На чертеже тщательно прорисован механизм выдвижения шестовой мины. Отсек в носовой части корпуса перед выдвижением мины заполнялся водой — своего рода шлюзовая ка. мера. В носовой части имелись небольшие створки, которые раскрывались при выдвижении мины.

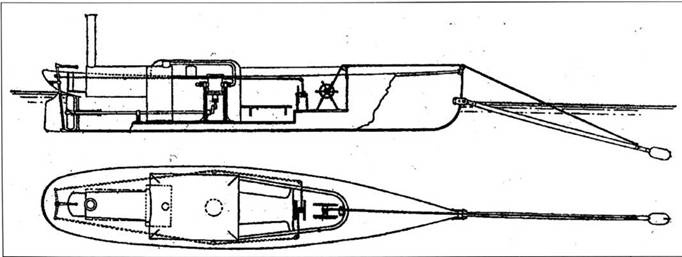

Чертеж минного катера южан «Скуиб», очень схожего с минными катерами северян типа «Альфа». Катер типа «Альфа» атаковал и потопил броненосец южан «Альбемарль» в октябре 1864 г. В походном положении шест с миной поднимался вертикально.
В начале 1864 г. флот Конфедерации заказал серию минных катеров конструкции Уильяма А. Грэйвса. Катера строились ио всей Конфедерации: четыре катера построили в Ричмонде, шт. Вирджиния, два в Колумбусе, шт. Джоржия, один — в Пи Ди Ривер в Южной Каролине. Катера с одним гребным винтом имели в длину 50 фугов, ширину 6 футов и осадку в 4 фугов 6 дюймов. Для катеров в Англии закупили паровые машины, но из-за блокады доставить их в южные штаты до окончания войны не смогли. До конца войны достроили единственный катер конструкции Грэйвса — «Вайпер», построенный в Колумбусе. На катере стояла машина местного изготовления. В строй катер гак и не вошел — его пришлось уничтожить, чтобы корабль не попал в руки северян. Наконец, необходимо вспомнить про минный катер «Генерал Уайтинг» — единственный из заказанных в Британии конфедератами летом 1864 г. минных катеров, доставленный в штаты. Катер доставил в Вильмингтон в сентябре 1864 г. прорыватель блокады, однако об эксплуатации данного кораблика никаких сведений не сохранилось. Скорее всего, его просто не использовали в боевых действиях. Не исключено, что в последние месяцы войны конфедераты строили и другие минные катера, которые так и не успели принять участие в боевых действиях.
Судно конфедератов выставляет минное заграждение в порту Чарльстон, работы ведутся под покровом темноты, чтобы противник не сумел определишь местоположение минного заграждения. Обычно для постановки мин использовали незначительно переделанные баржи, ведомые паровыми буксирами.
Коммендер Хантер Дэвиджсон руководил отделом Торпедного бюро с лета 1862 г., а в апреле 1864 г. командовал минным катером «Скуиб», когда тот атаковал корабль флота Соединенных Штатов «Миннесота».
Боевое применение
Мины
Появление у конфедератов минных катеров и подводных лодок стало возможным только потому, что конфедераты имели в своем распоряжении мины. Шестовая мина представляла собой длинный шест с емкостью на конце. В емкости находился заряд взрывчатого вещества. Шест крепился в носовой части катера или субмарины. Обычно шест поднимался вверх, чтобы не мешать движению корабля. Масса заряда колебалось от 50 до 150 фунтов, взрыватель в большинстве случаев был ударного действия. Другими словами, шестовая мина являлась ни чем иным, как тараном с той разницей, что борт корабля проламывался не механически, а «детонационно», взрывом. Первым идею вооружить плавсредство адской машиной выдвинул уроженец Пенсильвании мистер Роберт Фултон еще в 1810 г. на пике Наполеоновских войн. Наработки Фультона в области наступательного минного оружия оказались востребованными в годы Гражданской войны между Севером и Югом.
