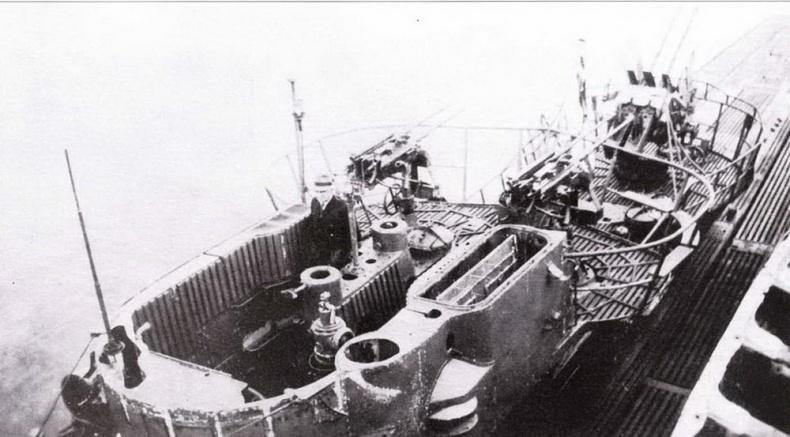

Мостик U 889 с установленными в конце войны приборами предупреждении и локаторами. Перед отверстием для выдвижной вращающейся антенны радиолокатора FuMO 61 «Hohentwiel» видна шихта для выдвижной и вращающейся антенны радара обзорного пеленга FuMB 28 «Naxos ZM 4». Эти радары устанавливались только на подлодки U 877-881 и U 889 серии IXС. По правому борту находится ниши для рамочного локатора с комбинированной радиоантенной-излучателем, действующими па перископной глубине. Па стойке перископа круглая дипольная антенна радиолокатора FuMB 29 «Bali I», используемая в работе в дециметровом диапазоне. Другие антенны находились па головке шнорхеля. Впереди перед перископом мачтовая опора для подвижной головки антенны радиолокатора FuMB 26 «Tunis» для работы в сантиметровом диапазоне при движении под водой.

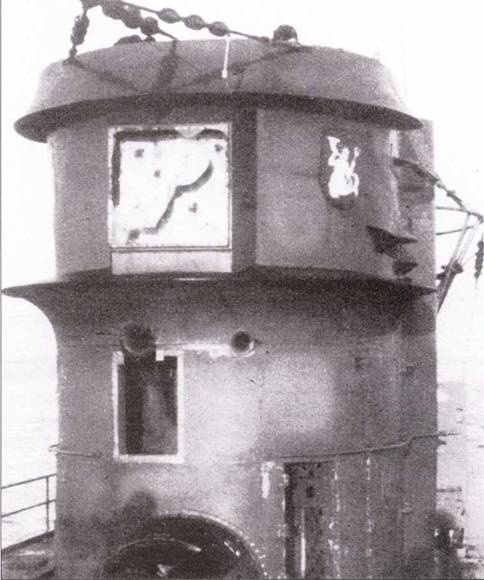

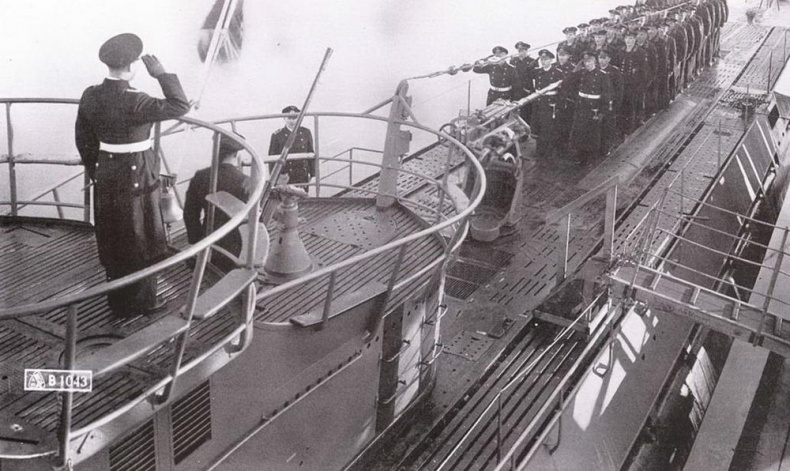

Осенью 1942 г. из-за возросшей угрозы воздушных атак было усилено зенитное вооружение. В качестве промежуточного решения, принятого на 1 октября 1942 г., была установка па рубке двух 15- мм крупнокалиберных пулеметов MG 151Z на подвижных лафетах и одного 2-см зенитного автомата Flak 38 на втором лафете. Из-за недостаточной силы огня пулемёты MG 151Z попытались переделать, но в начале декабря 1942 г. от них отказались. На фото представлена модернизированная рубка 1 типа подлодки U 193 серии IXС во время построения команды 10 декабря 1942 г. Оба пулемёта MG 151Z уже отсутствуют. Модернизированная рубка II типа отличалась только изменённой станиной для двух 2-см зенитных автоматов на палубе «зимнего сада» (заднего уступа рубки). Ко времени сдачи лодки в эксплуатацию чаще всего успевали устанавливать только 6 из 10 верхнепалубных хранилищ для торпед. Пустые укладки заметны по закрытым решеткам.

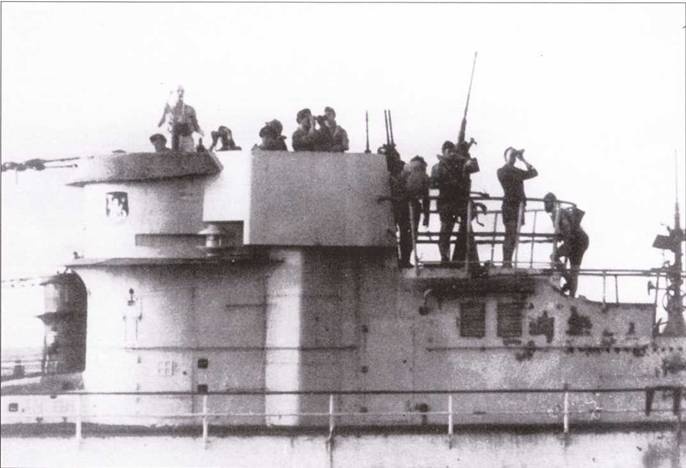

Вид спереди пи рубку U 172 после близкого разрыва авиабомб 27 апреля 1942 г. в водах северо-западнее Шотландии. При этом была оторвана крышка радара "Berta" FuMB, расположенного над волнорезом. Там располагались широполосный диполь с рефлектором для определения местонахождения лодки с помощью радара в метровом диапазоне. Этот опытный прибор, впервые установленный на U 172 в конце 1941 г., был первым радаром наблюдения и обнаружения для подводников. Однако он не получил признания из-за невозможности точно определить цель и использовать полученные результаты.
Подлодка U 504 отчаливает 27 июля 1943 г. в Жиронде (долина р.Луиры) ни пути к Бордо в последний боевой поход. Уже три дня спустя они была потоплена ни выходе из Бискайского залива. Полностью снаряжения подлодка глубоко сидит в воде. Слабое зенитное вооружение (только одна установка спаренных пулемётов) этой лодки сыграло катастрофическую роль при атаке союзных самолетов – охотников за субмаринами. К 13 июля 1943 г. первые 40 лафетов для спаренных 2-см пушек поступили па базы в Западной Франции. Они сразу же были установлены на рубки II типа подлодок, выходящих в море. Некоторые из подлодок серии IXС сохранили 3,7-см зенитные полуавтоматы до конца лета 1943 г., хотя их демонтаж начался ещё 13 марта 1943 г.
Всего с 1939 по 1943 гг. было заказано 214 подлодок серии IXС и серии IXС/40, из них было построено и сдано флоту всего 54 подлодки серии IXС и 88 подлодок серии IXС/40. Таким образом, по числу построенных серийных подлодок этот тип занимает второе место после подлодки серии VII.
Программа постройки подлодок серии IXС в 1939-1944 гг.
Подлодки IX серии в противоположность средним подлодкам VII серии предназначались в первую очередь для операций на дальних океанских просторах. Однако с началом 2-й мировой войны в наличии имелось только 5 подлодок этого типа в боевой готовности. К тому же оказалось, что они малопригодны для таких операций. Три из пяти были потеряны уже в первые 6 недель морской войны. К осени 1940 г. оставшиеся в наличии-две подлодки серий IX А и IX В чаще всего использовались порознь, главным образом в Бискайском заливе, а также западнее Пиренейского полуострова для расширения прохода в Гибралтарском заливе. Позже они привлекались для участия в операции по захвату Норвегии.
После оккупации Франции немцы получили в свое распоряжение Бискайскую военно-морскую базу и возможность судам снабжения проникать в центральную Атлантику. К концу 1940 г. область операций подводных лодок была расширена на центральные и южные районы Атлантики у африканского побережья. 11 декабря 1940 г. U 65 серии IX В стала первой немецкой подлодкой, которая во время войны впервые пересекла экватор, держа курс на юг. Однако медленно растущий выпуск подлодок вынудил немецкое командование использовать подлодки IX серии в групповых соединениях (в так называемых волчьих стаях) против вражеских конвоев в Северном канале и в восточной Атлантике. После вступления в войну Италии в июне 1940 г., а позже после оккупации Греции, захваченные военно-морские базы сделали возможным боевое применение подлодок VII серии в Средиземном море и позволили убрать из этого района боевых действий подлодки IX серии. Хотя они создавались именно для этого района боевых действий. К тому же средние подлодки VII серии лучше соответствовали условиям этого сравнительно ограниченного района боевых действий.
U 172 с модернизированной рубкой II-го типа в центральной Атлантике во время заправки топливом из подлодки U 847, едва заметной сзади, 24 августа 1943 г. Спустя 3 дня U 847 была потоплена. Из-за большой угрозы воздушных атак было усилено наблюдение. Лодка помимо двух 2-см зенитных автоматов была вооружена двумя дополнительными зенитными спаренными пулемётами MG 81Z. Шахта штыревой антенны перестроена в верхней части для установки выдвижной вращающей антенны локатора FuMO 30.
Артиллерийское вооружение подлодок серий IXС и IXС/40 при сдаче в эксплуатацию.
В каждом случае указана первая подлодка верфи с новым вооружением.
| Дешимаг |
верфь Везер |
Дешимаг, верфь Зеебек |
«Дойче Верфт», Гамбург |
| Рубка I типа |
U 193 |
|
|
| Рубка II типа |
U 194 |
U 80I(U 170?) |
U 538-544 |
| Рубка IV типа (2x2 -см С38,1х2-см счетверённый) |
U 865 |
|
|
| Рубки IV типа (2x2 -см C38II ,1х2-см счетверённый) |
|
U 804 |
U 1225 |
| Рубка IV типа (2x2 -см C38II ,1x3,7-см М42) |
U 877 |
U 806 |
U 1232(1231?) |
| С ограждением для 3,7-см M42 |
V 877 |
V 806 |
U1234? |
| Без 3,7-см SK С/30 |
U 843 |
U 802 |
U540-545 |
| Без опорной плиты 3,7-см SK С/30 |
V 857 |
U 803? |
U 1221-1224 |
| Без 10,5-см SKC/36 |
U 867 |
и 805(804?) |
U 1225-1228 |
| Без опорной плиты 10,5-см SK С/36 |
|
|
U 1231(1230?) |
