Германские субмарины Тип XXIII крупным планом

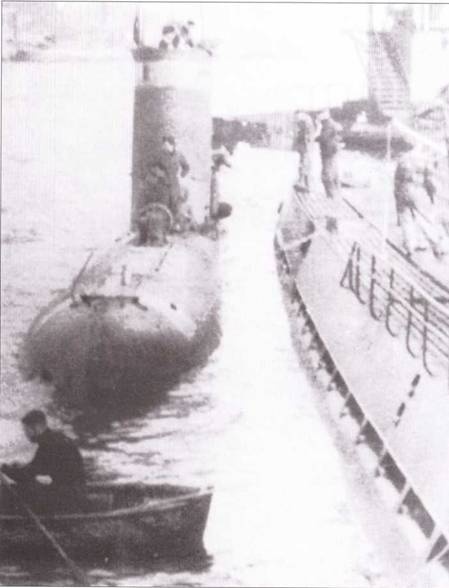

U 2339 рядом с подлодкой серии IXС. Подлодка XXIII серии песет опознавательную желтую полосу на рубке и в носовой части. Это означало, что экипаж проходит обучение (за рулем -ученик!). Перед рубкой на палубе заметен гидроакустический буй.


Германские субмарины Тип XXIII крупным планом

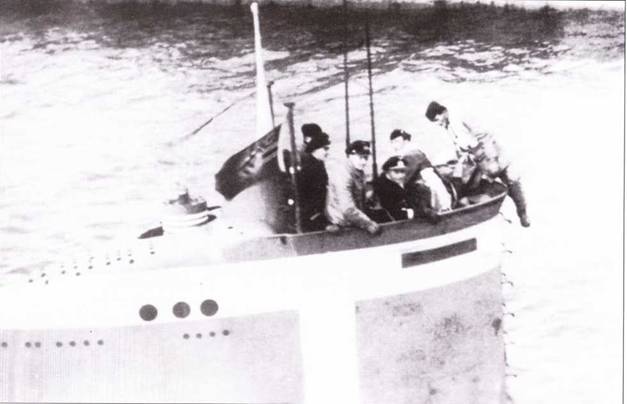

U 2339 во время обучения экипажа. На мостике с белой полосой командир лодки обер-лейтенант Воерман. Позади перископа видна головка шпорхеля с круглым поплавком.

Боевое применение подводных лодок XXIII серии

С января 1945 года первые подлодки XXIII серии из состава II флотилии подлодок были признанными пригодными к боевой работе и отправлены на военно-морские базы Кристиансанн и Ставангер, расположенные на юге Норвегии. Отсюда они неоднократно выходили в боевые походы к восточному побережью Британии. Эта боевая работа, выполненная малыми подлодками со слабым вооружением, прошла довольно успешно и без потерь.


Германские субмарины Тип XXIII крупным планом

U 2361 в начале мая 1945 года во фиордах Фленсбурга. Отсюда подлодка уплыла в Норвегию незадолго до капитуляции. 5 мая она вместе с подлодкой U 2363 прибыла в Кристиансан.


Германские субмарины Тип XXIII крупным планом

U 2357 в апреле 1945 года во время заключительных работ в плавучем доке в Варнемюде.


Германские субмарины Тип XXIII крупным планом

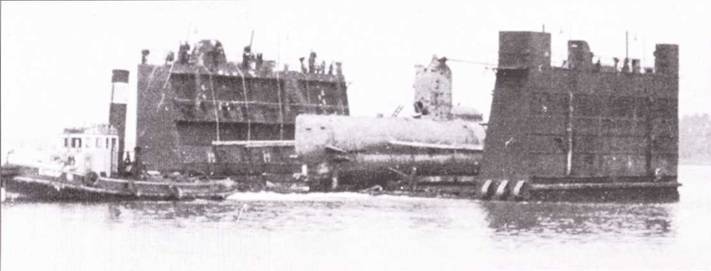

U 2344 после подъема в июне 1956 года была помещена в плавучий док в Варнемюде. Подлодка затонула 18 февраля 1945 года после столкновения с подлодкой U 2336 в северной части у острова Гельголанд. Погибло 7 человек.


Германские субмарины Тип XXIII крупным планом

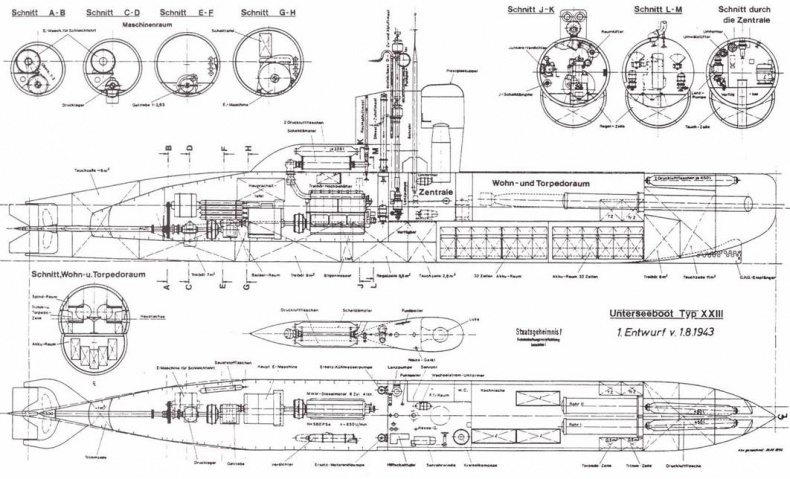

Первый проект 1.8.1943 – чертеж общего вида


Германские субмарины Тип XXIII крупным планом

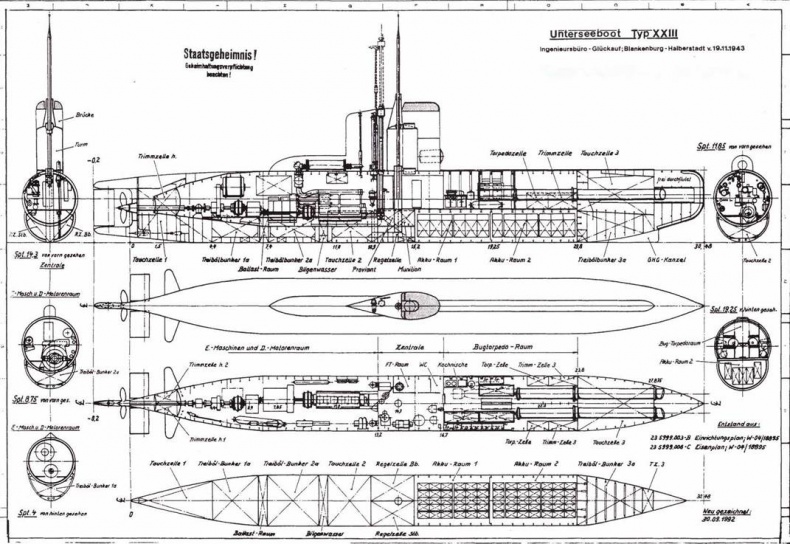

Проект 19.11.1943 – чертеж общего вида


Германские субмарины Тип XXIII крупным планом

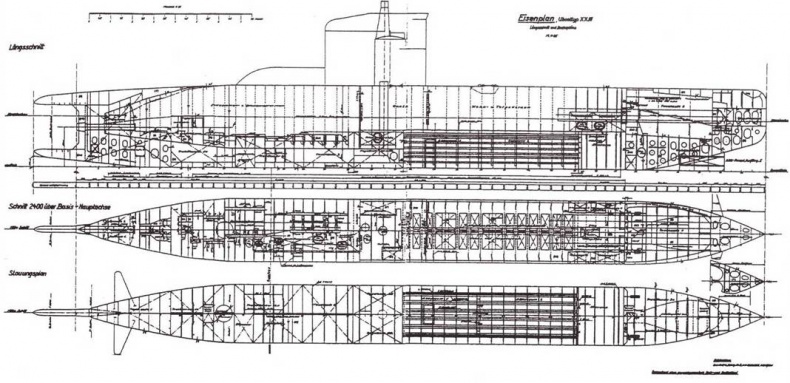

Проект 19.11.1943 – чертеж железного каркаса


Германские субмарины Тип XXIII крупным планом

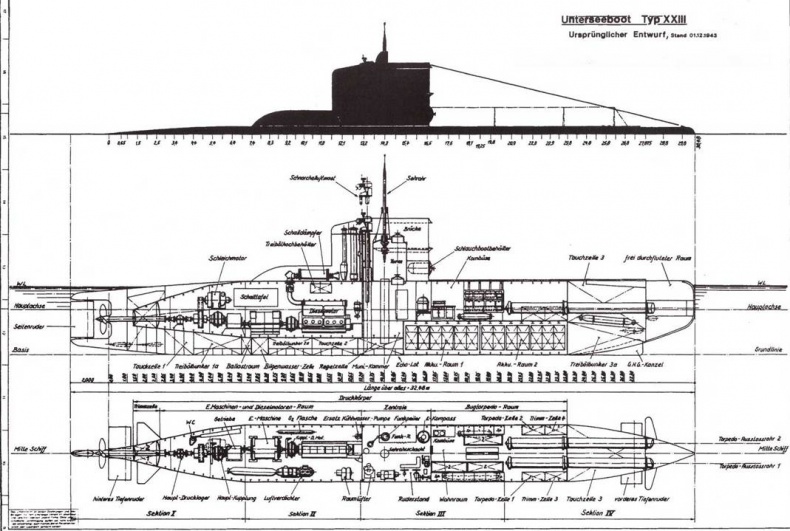

Проект 1.12.1943 – силуэт и чертеж общего вида


Германские субмарины Тип XXIII крупным планом

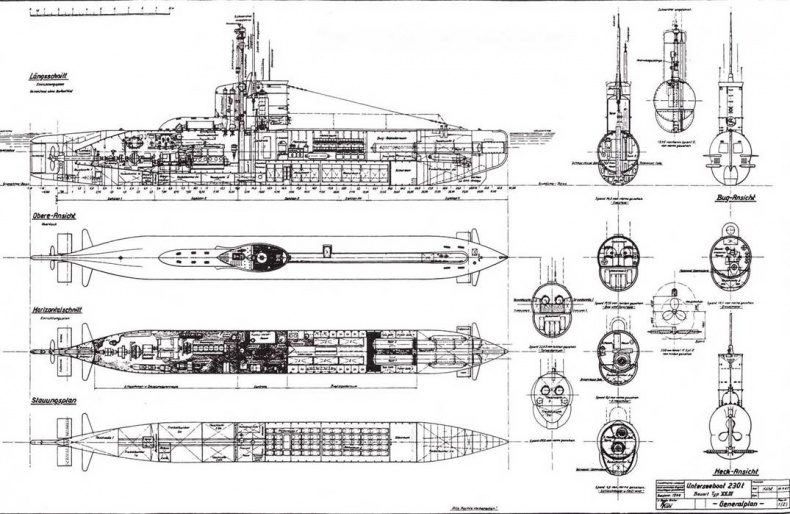

Окончательный вариант – чертеж общего вида


Германские субмарины Тип XXIII крупным планом

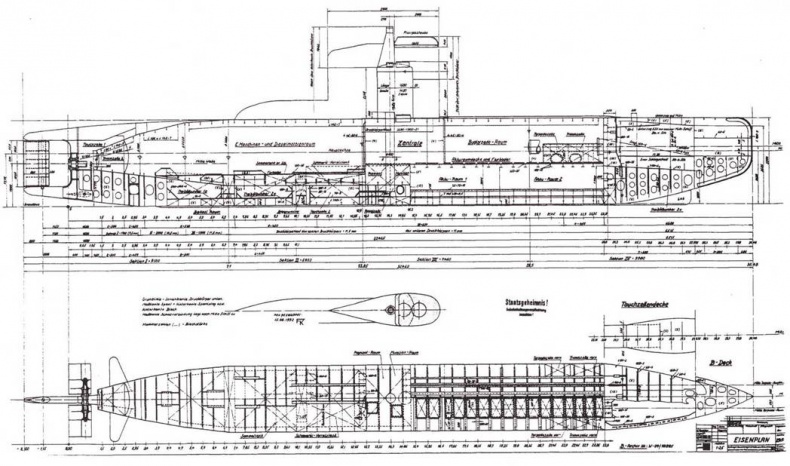

Окончательный вариант – чертеж железного каркаса (продольный срез и чертеж палубы)


Германские субмарины Тип XXIII крупным планом

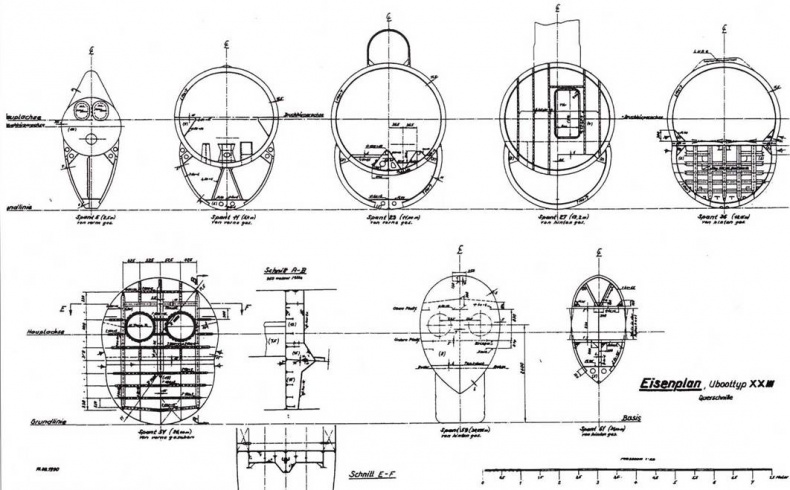

Окончательный вариант – чертеж железного каркаса (поперечный срез)


Германские субмарины Тип XXIII крупным планом

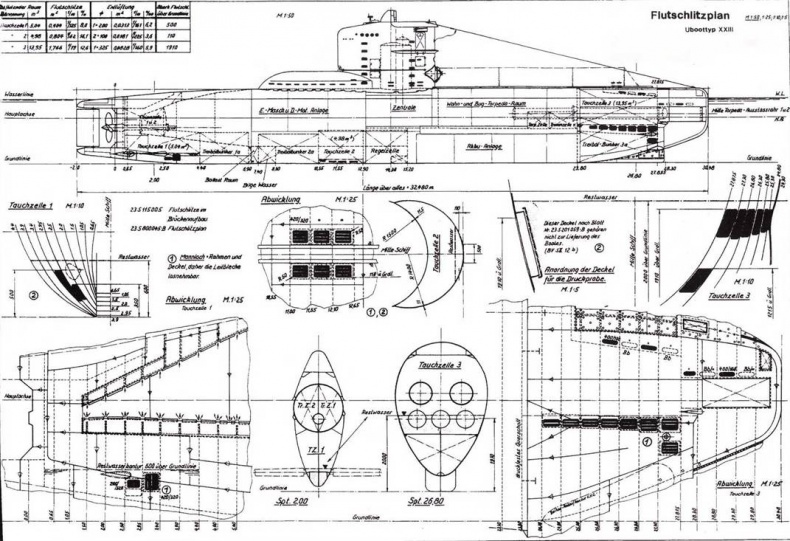

Схема расположения шпигатов (проект 1.12.1943)


Германские субмарины Тип XXIII крупным планом

Командный мостик (проект 1.12.1943)


Германские субмарины Тип XXIII крупным планом

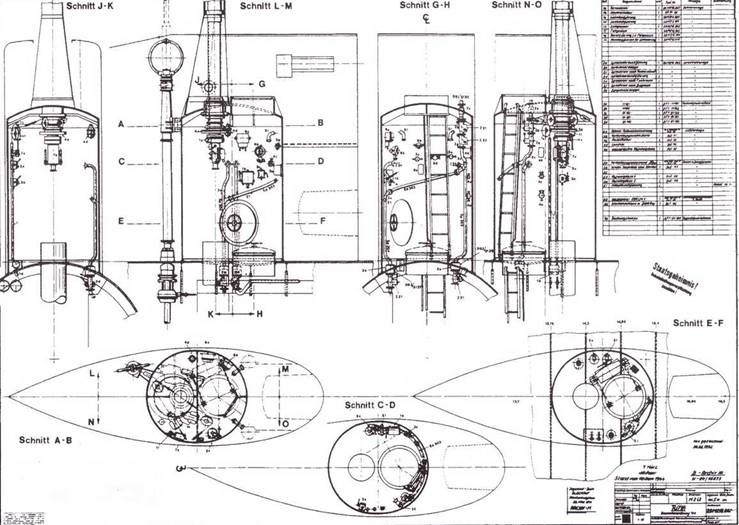

Компоновка рубки (стандарт 7.2.1944)


Германские субмарины Тип XXIII крупным планом

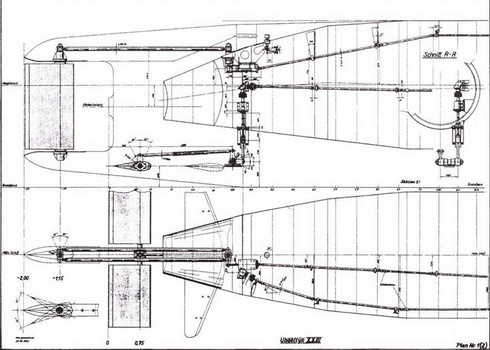

Система тяг и рычагов рулей глубины и киля


Германские субмарины Тип XXIII крупным планом
Германские субмарины Тип XXIII крупным планом

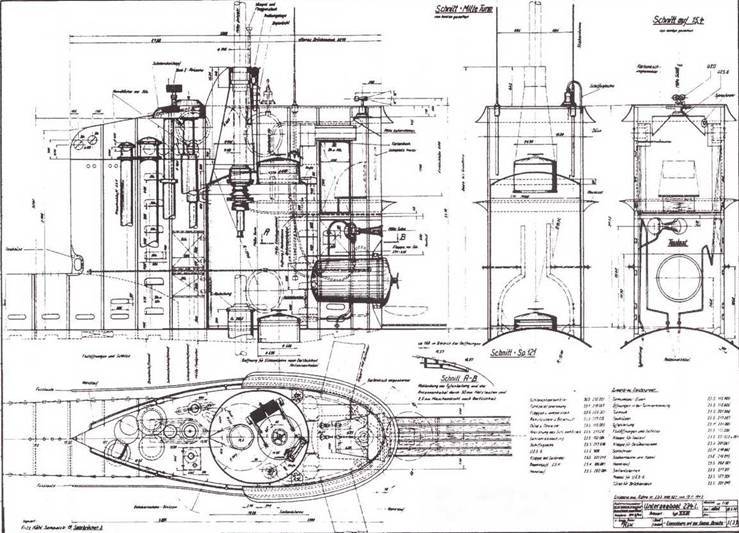

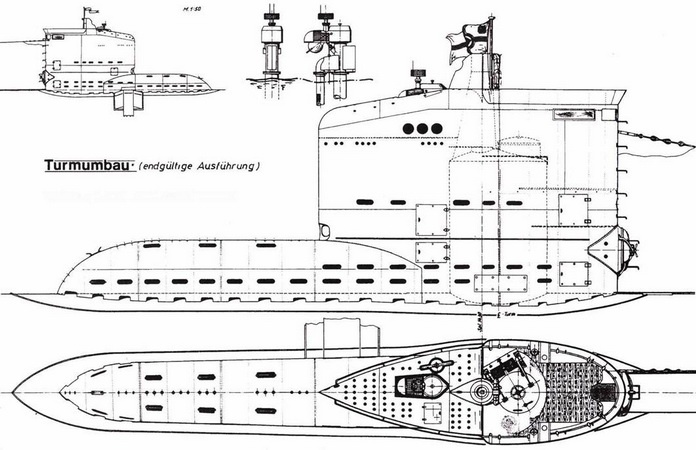

Чертеж рубки (окончательный вариант)


Германские субмарины Тип XXIII крупным планом

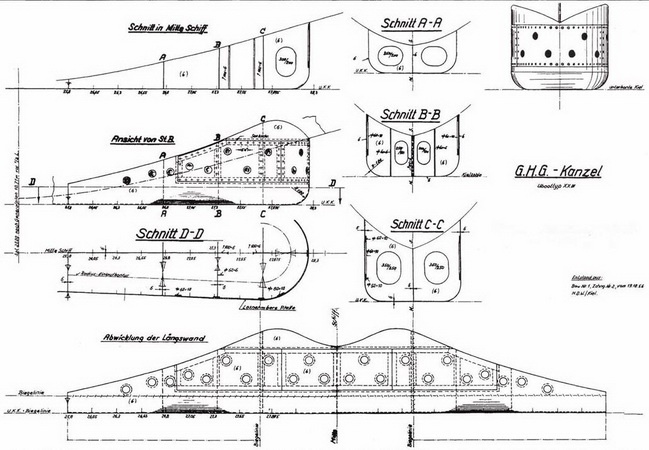

Обтекатель гидролокатора GHG (первоначальный вариант)


Германские субмарины Тип XXIII крупным планом

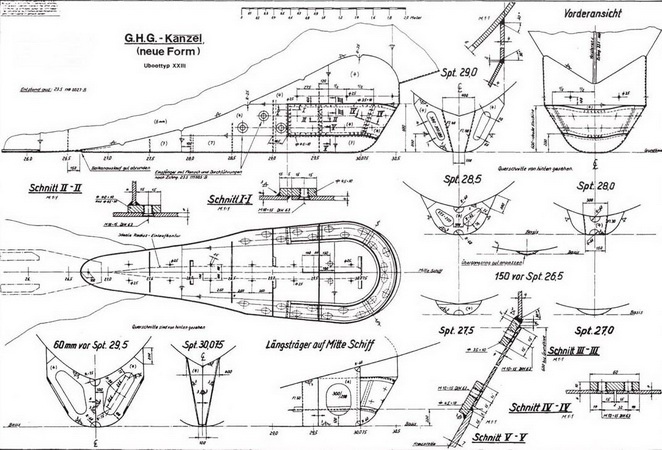

Обтекатель гидролокатора GHG (новой формы)


Германские субмарины Тип XXIII крупным планом

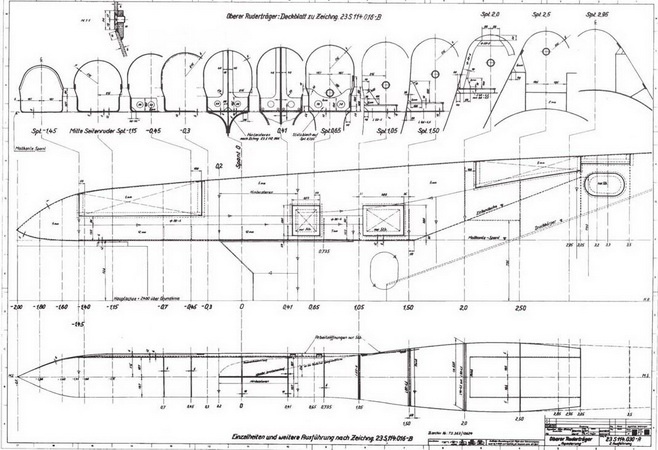

Верхняя рулевая балка


Германские субмарины Тип XXIII крупным планом

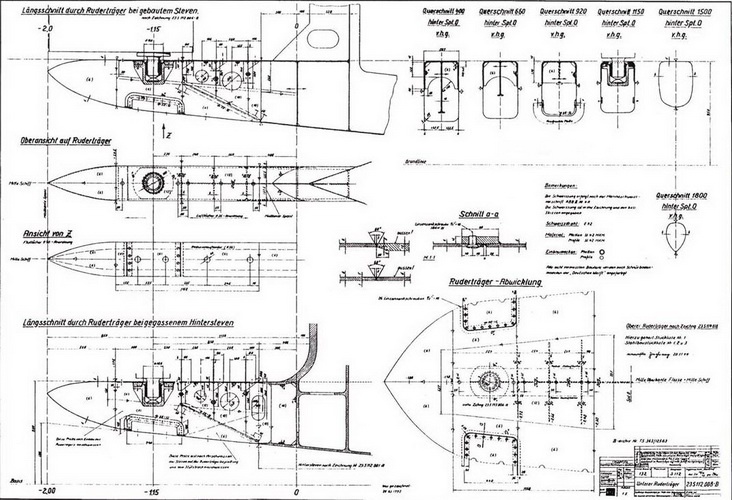

Нижняя рулевая балка


Германские субмарины Тип XXIII крупным планом

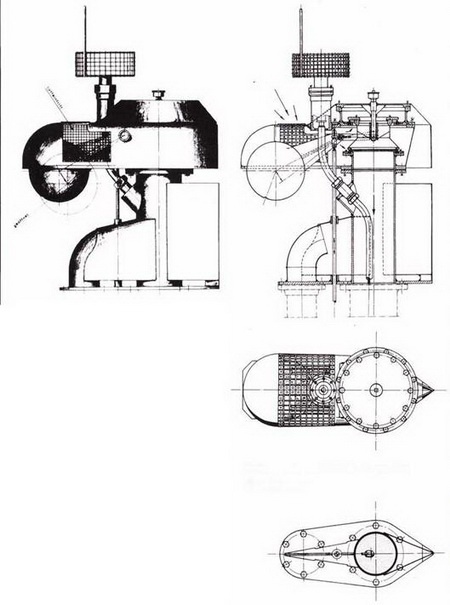

Головной клапан шнорхеля (4 варианта)


Германские субмарины Тип XXIII крупным планом

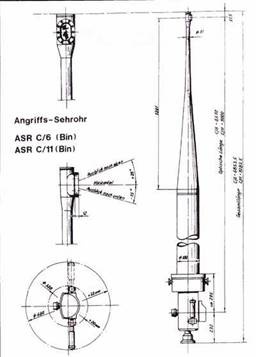

Перископ
