Оба средних продольных бруса соединялись друг с другом несколькими нижними поперечными брусьями-схватками, которые опирались на них, одновременно крепясь и к внутренним столбам (вершины которых были, в свою очередь, связаны друг с другом верхними продольными брусьями, а те — верхними поперечными схватками). Благодаря этому оказалось возможным изменить крепление нижних стропильных ног — их верхние концы, как и раньше, покоились на верхних продольных брусьях зато нижние крепились уже не к стенам из дерна, а к средним продольным брусьям, опирающимся на внешние столбы. Тем самым львиная доля нагрузки от нижней части крыши передавалась с нижних стропильных ног не на стены, а на средние продольные брусья, а оттуда — на внешние столбы и на грунт. Стены таким образом освобождались от вертикальной нагрузки и несли лишь горизонтальную, что позволяло делать в них проемы.
Как можно видеть на иллюстрации 14, главный долгий дом на хуторе Жердь представляет собой хороший пример здания, возведенного по этой модифицированной схеме: его крыша покоится на деревянной раме, в которой имеется четыре ряда несущих столбов — два ряда стоят перед скамьями, а два позади. Пространство между задними рядами столбов забрано дощатой обшивкой. Хутор Жердь был построен в XI веке, и в распоряжении у его строителей имелись достаточно крепкие бревна, чтобы из них можно было собрать раму, способную нести огромный вес дерновой крыши главного дома (при подсчете которого нужно учитывать не только сухой вес дерна, но и тот факт, что большую часть года дерн был пропитан водой, значительно увеличивавшей нагрузку). Дощатая обшивка была при этом не украшением, а одним из ключевых элементов конструкции — она обеспечивала наличие слоя воздуха между стенами из дерна и главными покоями, благодаря чему повышались тепло- и влагоизоляционные характеристики дома, а от влаги и холода оказывались защищены не только его обитатели, но и сама деревянная рама. Эта конструкция — самонесущая тяжелая деревянная рама, изолированная от окружающей среды толстым слоем дерна, защищавшим внутреннюю часть дома от воды, перепадов температуры и шквального ветра — известна в Исландии с самых первых лет эпохи заселения.

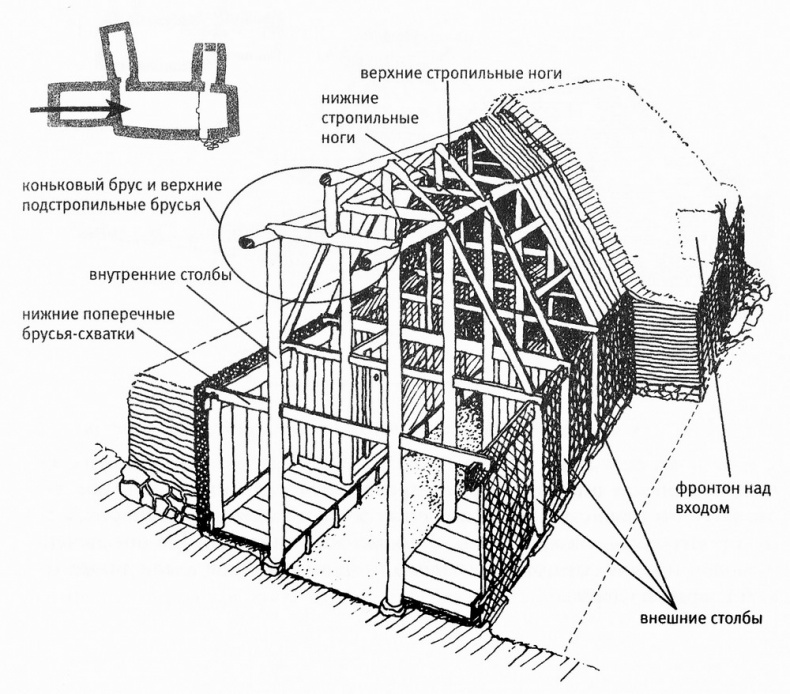

Рис. 14. Долгий дом при хуторе Жердь в разрезе, вид с угла
На постройку этого дома ушло много ценной древесины, и самые крупные бревна были, скорее всего, привезены из-за моря. Здесь мы видим пример усложненной деревянной рамы с четырьмя рядами несущих столбов — двумя внешними и двумя внутренними. У крыши дома очень крутой наклон — при такой конструкции с нее хорошо стекает вода, а на поверхности не накапливается снег. С другой стороны, крутой наклон означает большую парусность, а ветра в Исландии шквальные, и поэтому крышу делали очень толстой и очень тяжелой, дабы она могла устоять. Обычно такая крыша состояла из трех слоев. На нижний шли кирпичики или ковры из дерна, их клали травой вниз. Поверх этого слоя насыпали толстый слой земли, которую тщательно утаптывали, а потом клали еще один слой дерновых кирпичиков, на этот раз травой вверх.

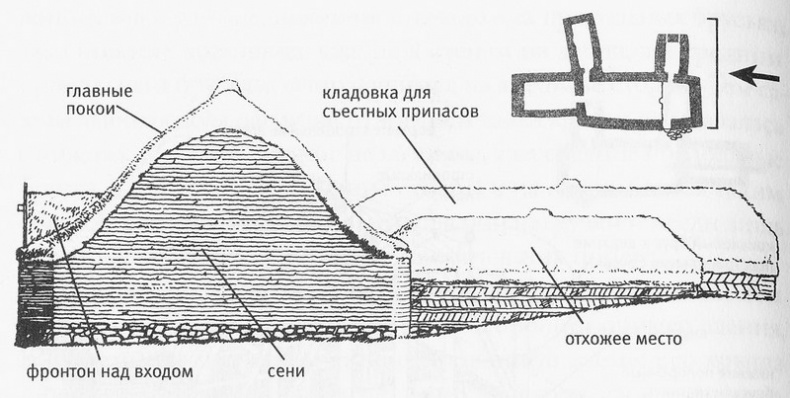

Рис. 15. Долгий дом при хуторе Жердь в разрезе, вид с торца
Стены дома возведены на фундаменте из грубых, необработанных камней, что обеспечивало хороший дренаж. На картинке видны два типа стен. Стены главного дома возведены из толстых дерновых ковров, а стены пристроек — из кирпичиков, уложенных елочкой. Для обеспечения большей прочности поверх каждого слоя кирпичиков клали также тонкий коврик из дерна.
Иллюстрации устройства домов на хуторе Жердь являются реконструкцией и принадлежат архитектору Хёрду Аугустссону. Хёрд взял за основу планы раскопа, созданные археологом Оге Русселем, руководителем экспедиции в Жердь. Кое-где я счел нужным подправить и немного изменить рисунки Хёрда на компьютере. Нужно отметить, что от верхней части деревянной рамы не осталось практически ничего, и реконструкция Хёрда базируется на тщательном анализе великолепно сохранившихся фундамента и нижней части стен, а также на знаниях о строительных приемах той эпохи, полученных в ходе археологических раскопок в других регионах Исландии и Гренландии.

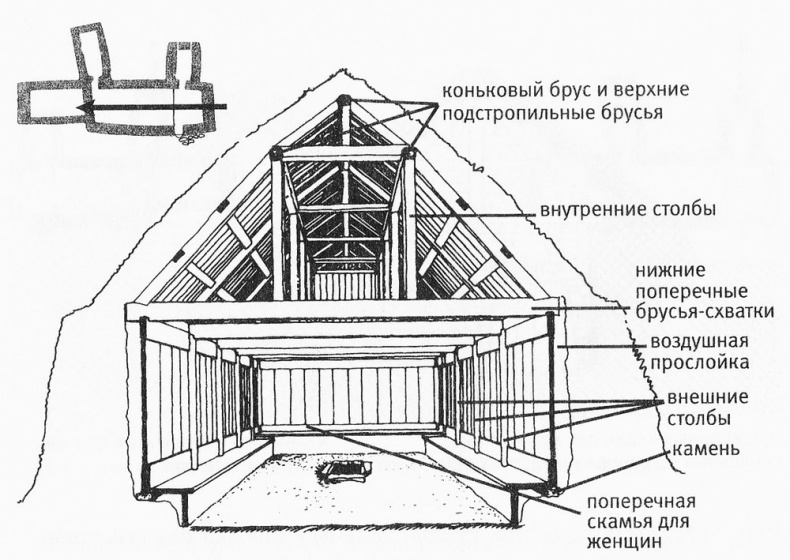

Рис. 16. Долгий дом при хуторе Жердь, жилые покои в разрезе, вид с торца
Деревянная рама этой пристройки отличается от рамы главных покоев. Здесь внутренние столбы опирались не на грунт, а на поперечные брусья, а те — на продольные брусья, а те — на внешние ряды несущих столбов. Хотя эта пристройка и меньше главного дома, у использованной при ее возведении конструкции имеется значительное преимущество — все внутреннее пространство свободно от преград в виде столбов и перегородок.
Жители хутора Жердь, насколько можно судить, покинули свои дома до начала извержения Геклы в 1104 году и забрали с собой все ценное.
[551] Большинство предметов, обнаруженных археологами на раскопе в Жерди, были брошены хозяевами или потеряны — среди них несколько сломанных гребней для волос, шкатулок для иголок, ножей, точил, а также по наконечнику от копья и стрелы. Остатки стен и фундамент покоились под толстенным слоем белого вулканического пепла и пемзы вплоть до 1939 года, когда хутор был раскопан скандинавской экспедицией под руководством Оге Русселя.
[552] Результаты этой экспедиции, а вместе с ней и последующих, более современных, нарисовали перед учеными необычно яркую и четкую картину повседневной жизни на исландском хуторе в конце эпохи викингов. Массивный дом, со стенами толщиной от 1,3 до 2 метров, смотрел торцом на юго-запад. Вокруг главной постройки было возведено несколько построек поменьше, в них размещались две кузни, небольшая церковь и хлев на десять коров. Также рядом располагалось кладбище.

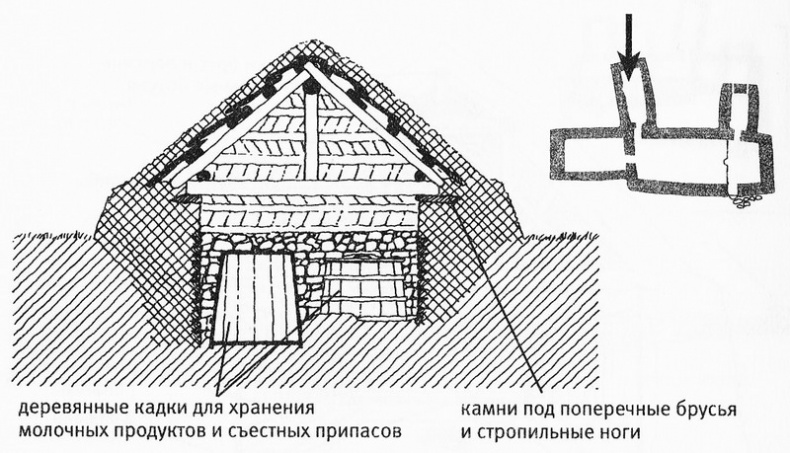

Рис. 17. Долгий дом при хуторе Жердь, кладовка для съестных припасов в поперечном сечении, вид с торца
