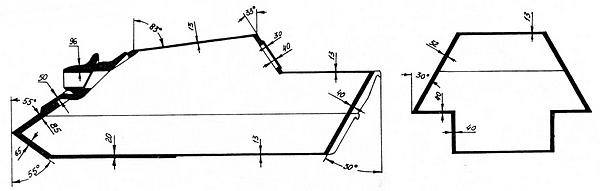

Схема бронирования самоходной установки «Ягдпантера».
В настоящее время «ягдпантеры» сохраняются в музее Абердинского полигона в США, в танковых музеях в Мюнстере (Германия) и Самюре (Франция), в Имперском военном музее (Imperial War Museum) в Лондоне и в Музее бронетанкового вооружения и техники в Кубинке под Москвой.

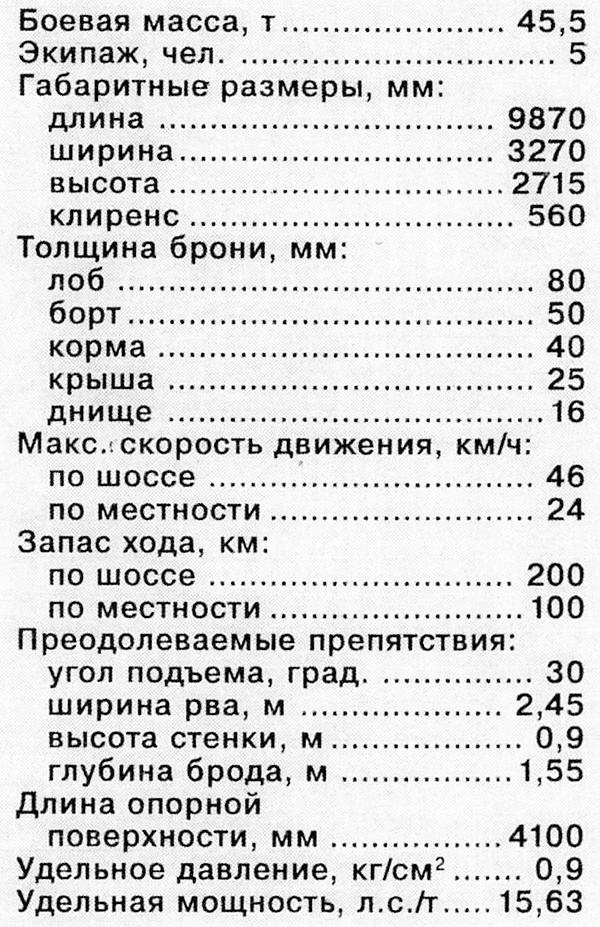

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ «ЯГДПАНТЕРА»
САМОХОДНЫЕ АРТИЛЛЕРИЙСКИЕ УСТАНОВКИ
Шасси танка «Пантера» предполагалось также использовать для создания самоходных орудий, вооружённых пушками и гаубицами крупного калибра.
В сентябре 1942 года была разработана САУ, вооружённая 105-мм лёгкой полевой гаубицей leFH 43. К концу года изготовили её деревянный макет. Гаубица устанавливалась в полуоткрытой вращающейся на 360° башне. Толщина брони: 50 мм — лоб и 20 мм — борт и корма. Этот проект получил обозначение Grille 15.
Фирмой Krupp разрабатывалась установка со 128-мм противотанковой пушкой РаК 80 L/55 — Grille 12. В свою очередь, фирма Rheinmetall разработала несколько проектов САУ, в том числе Gerät 811 со 150-мм тяжёлой полевой гаубицей sFH 18/4, Gerät 5-1530 с гаубицей sFH 43 того же калибра и вооружённую 128-мм пушкой К 43 самоходку Gerät 5-1213.
Планировалось и создание штурмовых орудий Sturm-Panther с мортирами калибра 150 и 210 мм.
Ещё одной конструкцией на шасси «Пантеры» стал так называемый универсальный гусеничный транспортёр Waffenträger, проектировавшийся с июня 1943 года фирмами Alkett, Daimler-Benz и Krupp. Базовое шасси предполагалось укоротить до шести опорных катков и использовать под монтаж различного вооружения от счетверённой установки 20-мм зенитных пушек до 75-мм противотанковой пушки РаК 42 L/70. Боевая масса машины, получившей обозначение VK 2801, составляла 26,5 т. В силовой установке предполагалось использовать бензиновый двигатель Maybach HL 100 мощностью 400 л.с. или дизель Daimler-Benz MB 819. Максимальная скорость достигала 50 км/ч, а при использовании опорных катков диаметром 700 мм — 30 км/ч. Предусматривалось и применение VK 2801 в качестве дрезины, для чего имелся железнодорожный ход из четырёх колёс, выдвигавшихся гидравликой из днища машины. Дальше всех в разработке проекта продвинулась фирма Krupp. К октябрю 1943 года масса её варианта достигла 33 т. На этой машине уже должен был использоваться «родной» пантеровский двигатель Maybach HL 230 мощностью 650 л.с. Месяцем позже, по решению министерства вооружения, проектирование универсального гусеничного транспортёра прекратили, как бесперспективное.
В конце войны фирма Škoda разработала на базе «Пантеры» проект самоходной установки для запуска неуправляемых ракет калибра 105 мм. Пусковая установка могла поворачиваться на 360°, углы вертикального наведения колебались между -5 и +75°. Дальность полёта ракет достигала 5000 м. Эта машина, как, впрочем, и все перечисленные, так и осталась на бумаге.
ЗЕНИТНЫЕ САМОХОДНЫЕ УСТАНОВКИ
Шасси «Пантеры» Ausf D с установленным на нём деревянным макетом башни ЗСУ «Коелиан».
В конце 1942 года фирма Krupp начала работы над машиной Flakpanzer 42, вооружённой 88-мм зенитной пушкой FlaK 41 во вращающейся на 360° башне. Однако после нескольких месяцев проектирования автоматические зенитные орудия калибров 20 и 37 мм признали более пригодными для самоходных установок.
21 мая 1943 года фирма Rheinmetall представила проект счетверённой установки 20-мм автоматических пушек MG 151/20. Пушки установили в полностью бронированной вращающейся башне попарно в два яруса. Углы наведения колебались в пределах от -7° до +75°. Бронирование башни было идентично стандартной башне танка «Пантера».
13 января 1944 года фирмы Krupp и Rheinmetall получили заказ на проектирование спаренной установки калибра 37 мм. Вскоре Rheinmetall разработала проект боевой машины Gerät 554. Две автоматические зенитные пушки FlaK 43 разместили в закрытой вращающейся на 360° башне. Деревянный макет башни в натуральную величину, изготовленный компанией «Братья Ригер», установила на шасси «Пантеры» фирма Daimler-Benz. Эту машину успешно продемонстрировали Гитлеру 7 декабря 1943 года в его ставке в Растенбурге в Восточной Пруссии. Однако серийное производство зенитной самоходки, получившей название «Коелиан» (Coelian), так и не было начато из-за серьёзных проблем, возникших с подачей боезапаса при углах возвышения, близких к 90°. Не удалось справиться с трудностями по удалению стреляных гильз и пороховых газов, которые быстро скапливались бы в боевом отделении при интенсивной стрельбе. Кроме того, предпочтение было отдано новой спаренной зенитной пушке FlaK 44.
Super Coelian (проект).
В 1944 году фирмы Daimler-Benz и Krupp начали проектирование башни под установку нового 37-мм спаренного орудия. Пушка FlaK 44/L 57 имела скорострельность 500 выстрелов на ствол и начальную скорость снаряда 1000 м/с. Дальность выстрела составляла 6600 м. Чертежи башни были готовы к 28 марта 1944 года. В отличие от первого варианта Coelian она получила наклонённую лобовую плиту толщиной 60 мм. Вращение башни осуществлялось с помощью гидропривода. Прототип предполагалось изготовить к середине года, но вновь возникли те же трудности, что и у предыдущей машины. Вдобавок с сильным отставанием разрабатывался специальный телескопический прицел. Работы затянулись до зимы 1945 года и тогда же были прекращены.
Параллельно с проектированием 37-мм ЗСУ шло создание боевых машин с орудиями более крупного калибра, в частности, с 55-мм автоматическими зенитными пушками. Их разработка, к которой привлекались фирмы Rheinmetall и Krupp, началась в 1942 году, после того как выяснилось, что 50-мм зенитная пушка FlaK 41 имеет массу недостатков.
Окончательный вариант нового орудия, получившего обозначение 5,5 cm FlaK Gerät 58, был готов в ноябре 1944 года, а серийное производство планировалось начать в феврале 1945-го. Пушка имела скорострельность 140 выстр./мин и начальную скорость 1050 м/с.
8 мая 1944 года было принято решение о разработке зенитной самоходной установки с двумя 55-мм пушками. Krupp немедленно представила свой VFW (VersuchsFlakWagen — опытная зенитная машина) с открытой установкой пушек и откидными бортами. Кроме того, существовал вариант с башней, позаимствованной у ЗСУ Ostwind, но установленной на шасси «Пантеры». В свою очередь, фирма Rheinmetall предложила проект ЗСУ Coelian, но с 55-мм пушками. В итоге министерство вооружения выдало ей заказ, продублировав его при этом фирме Krupp. Последняя должна была представить проект, основываясь на предложении Rheinmetall.
