ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30, высота стенки, м — 0,91, ширина рва, м — 2,4, глубина брода, м — 1,02.

СРЕДСТВА СВЯЗИ: радиостанция SCR-538.

Средние танки

Medium Tank М2

Единственный американский средний танк, принятый на вооружение между двумя мировыми войнами. Предполагалось развернуть его массовое производство на новом арсенале в Детройте, но 28 августа 1940 года заказ был аннулирован. В 1939 — 1941 годах завод Rock Island Arsenal изготовил 146 боевых машин этого типа.

Средние танки типа М2 не принимали участия в боевых действиях и использовались в качестве учебных вплоть до конца 1942 года. На базе танка было построено несколько опытных и экспериментальных машин, одна из которых — T9 — была принята на вооружение в качестве артиллерийского тягача М4 и выпускалась до 1945 года.

Серийные модификации:

М2 — первый вариант с клепано-сварным корпусом. Боевая масса 17,252 т, максимальная толщина брони — 25 мм, двигатель Continental мощностью 350 л-о. Вооружение: 37- мм пушка в многогранной конической башне и 8 пулеметов Browning М1919А4 (4 — в угловых спонсонах корпуса, 2 — в лобовом листе корпуса и 2 — зенитных). Экипаж 6 человек. Изготовлено 52 единицы.

М2А1 — новая сварная башня, аналогичная башне легкого танка М2А4. Форсированный двигатель, усиленная броня и более широкие гусеницы. Изготовлено 94 единицы.

Бронетанковая техника США, 1939–1945

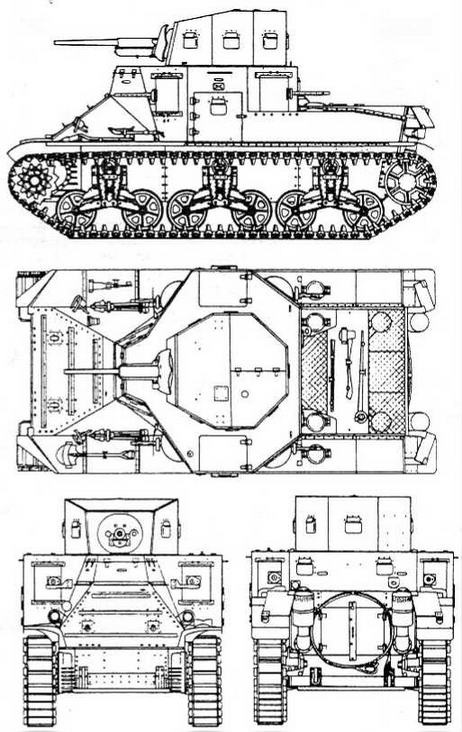

М2


ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СРЕДНЕГО ТАНКА М2А1

БОЕВАЯ МАССА, т: 21,356.

ЭКИПАЖ, чел.; 6.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 5185, ширина — 2447, высота — 2744.

ВООРУЖЕНИЕ: 1 пушка M6 калибра 37 мм, 8 пулеметов Browning М1919А4 калибра 7,62 мм.

БОЕКОМПЛЕКТ: 200 артвыстрелов, 12 250 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел М5А1.

БРОНИРОВАНИЕ, мм: 9,5.,.32.

ДВИГАТЕЛЬ; Continental R975 ЕС2, 9-цилиндровый, карбюраторный, звездообразный, воздушного охлаждения; мощность 400 л.с. (294,4 кВт) при 2400 об/мин.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, карданный вал, пятискоростная коробка передач, двойной дифференциал, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть обрезиненных опорных катков на борт, сблокированных попарно в три балансирные тележки, подвешенные на буферных пружинах, три поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); ширина гусеницы 356 мм.

СКОРОСТЬ МАКС., км/ч: 43.

ЗАПАС ХОДА, км: 210.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 35, высота стенки, м — 0,6, ширина рва, м — 2,25, глубина брода, м — 1,06.


Medium Tank М3 General Lee

Создан на основе среднего танка М2 с использованием практически всех узлов и агрегатов силовой установки, трансмиссии и ходовой части последнего. Разрабатывался с учетом опыта боевых действий германских танковых войск в Европе и в первую очередь как альтернатива Pz.1V. Конструктивно далекий от совершенства (для начала 40-х годов многоярусное расположение вооружения было абсолютно архаичным), тем не менее представлял собой важный этап в развитии танкостроения в США, став первым американским танком, вооруженным 75-мм пушкой. Выпускался фирмами: American Locomotive Company, Detroit Tank Arsenal (Chrysler), Pressed Steel Car Company, Pullman Standard Car Company и Baldwin Locomotive Works. С июня 1941 по декабрь 1942 года изготовлено 6258 танков.

Серийные модификации:

М3 — первый и самый массовый вариант. Корпус клепаный, пушечная башня и пулеметная башенка —- литые. Часть танков оснащалась стабилизаторами наведения пушек в вертикальной плоскости и дизельными двигателями Guiberson Т-1400-2. Машины, выпускавшиеся для Великобритании (Grant I), имели только одну литую башню увеличенного размера. Изготовлено 4924 единицы ("включая Grant I).

M3А1 — М3 с литым корпусом. Посадочные люки в бортах — овальной формы. Изготовлено 300 единиц.

M3А2 — М3 со сварным корпусом. Изготовлено 12 единиц.

M3A3 — M3А2 с дизельной силовой установкой Genera/ Motors 6046 G-71 мощностью 375 л.с. Боевая масса 28,602 т. На части машин посадочный люк в левом борту корпуса был заварен. Изготовлено 322 единицы.

M3А4 —- двигатель Chrysler А57 Multibank мощностью 370 л.с. Длина клепаного корпуса увеличена до 6147 мм. Ликвидированы ящики для амуниции на корме корпуса и дверь в левом борту. Длина гусеницы увеличена до 83 траков. Улучшена конструкция тележек подвески. Боевая масса 29,056 т. Изготовлено 109 единиц.

M3А5 — М3 с дизелем Genera! Motors 6046 G-71. Левый бортовой люк заварен. Изготовлено 591 единица.

Бронетанковая техника США, 1939–1945

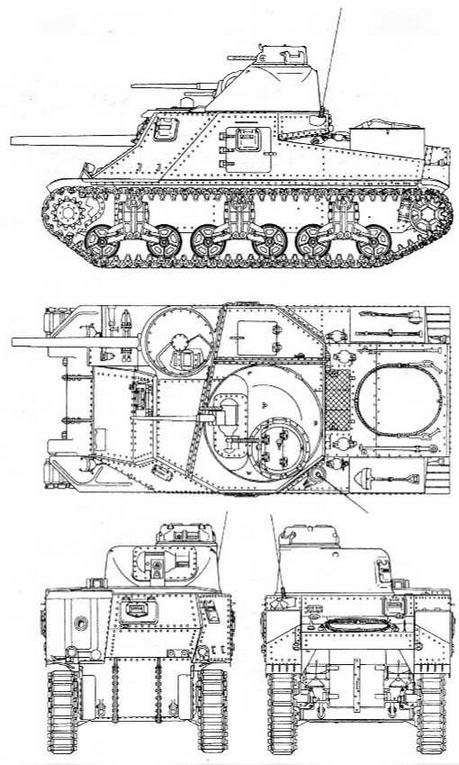

М3


Бронетанковая техника США, 1939–1945

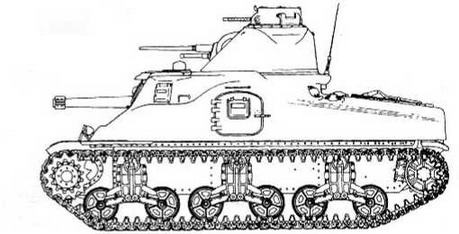

M3А1

Бронетанковая техника США, 1939–1945

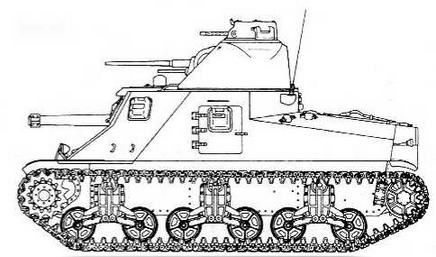

M3А2


Парадоксально, но факт: средние танки типа М3 меньше всего воевали в армии США, Большинство выпущенных машин было отправлено в Великобританию (2877), в СССР (1386) и в другие страны (100). В итоге в американские войска поступило только 1895 танков.

Боевое крещение М3 получили в Северной Африке, в сражении при Газала в составе 7-й английской танковой дивизии. В составе английских войск «ли» и «гранты» воевали в Африке вплоть до полного разгрома германо- итальянской армии Роммеля. При этом в боевых действиях принимали участие и американские экипажи.

Американские М3 впервые вступили в бой на Филиппинах в составе 192-го танкового батальона. В основном же они использовались в учебных целях как на территории США, так и за ее пределами. Боевыми машинами этого типа были вооружены, например, полки 1-й танковой дивизии армии США, переброшенные весной 1942 года в Северную Ирландию. Один из них — 13-й — принял участие в высадке американских войск в Марокко и в последующих боях в Тунисе, к концу которых почти все «ли» заменили «шерманами». М3 ограниченно использовались в боях на островах Тихого океана в ноябре 1943 года в составе 193-го танкового батальона на атолле Мекин с 27-й пехотной дивизией и на Тараве со 2-й дивизией морской пехоты.

После снятия с вооружения М3 переделывались в БРЭМ М31 и тяжелые артиллерийские тягачи М32 и активно применялись в этом качестве вплоть до конца войны. На базе танка выпускались самоходно-артиллерийские установки М7.
