ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 15, глубина брода, м — 0,5.
Leichter Panzerspähwagen
Легкий полноприводной бронеавтомобиль. Предназначался для разведки и штабной службы. Разработан фирмой Eisenwerken Weserhütte на шасси Auto Union/Horch 801/EG. С 1935 по 1944 год фирмами Horch, MNH и Weserhütte выпущена 2371 машина.
Серийные модификации:
Sd.Kfz. 221 — сварной корпус. В семигранной открытой сверху двухместной башне устанавливался 7,92-мм пулеметMG 34. Боевая масса 4 т. Экипаж2 человека. Габариты: 4800x1950x1987 мм. Двигатель Horch V-8-108 мощностью 75 л.с. На части машин устанавливалось противотанковое ружье Panzerbüchse 39 калибра 7,92 мм или schwere Panzerbüchse 41 калибра 20 — 28 мм с коническим стволом. Изготовлено 339 единиц.
Sd.Kfz.222 — развитие Sd.Kfz.221. 20-мм автоматическая пушка и пулемет MG 34 в десятигранной открытой сверху башне. Шасси Horch 801/EG (Ausf.A) или Horch 801/V (Ausf.B). Изготовлено 989 единиц.
Sd.Kfz.223 — радиомашина для обеспечения связи разведывательных подразделений. Радиостанции Fu 10 или Fu 19, позже Fu 12. Складывающаяся рамочная антенна, на машинах поздних вьн пусков заменена на штыревую. Пулемет MG 34 в открытой сверху семигранной башне. Боевая масса 4,4 т. Изготовлено 550 единиц.
Sd. Kfz. 260/261 — машина связи для танковых и моторизованных частей. Варианты различались радиостанциями — Fu 7 с телескопической штыревой антенной у Sd. Kfz.260 и Fu 12 с рамочной антенной у Sd.Kfz.261. Боевая масса 4,26/4,3 т. Экипаж 4 человека. Изготовлено 493 единицы.
Боевая карьера легких двухосных бронеавтомобилей началась с аннексии Судетской области Чехословакии осенью 1938 года. К 1 сентября 1939 года в войсках насчитывалось около 1200 машин этого типа.
В состав танковой дивизии вермахта в среднем входило до 90 легких броневиков, около 60 из них были сосредоточены в разведывательном батальоне. Еще больше имелось их в легких дивизиях. В разведывательном полку 3-й легкой дивизии, например, значилась 121 бронемашина.
Радиомашины Sd.Kfz.260/261 использовались в качестве штабных машин связи в звене «полк — дивизия» и состояли на вооружении соответствующих подразделений в соединениях всех типов,
К началу операции «Барбаросса» в немецких войсках насчитывалась 961 бронемашина Sd.Kfz.221, 222 и 223. В условиях российского бездорожья очень скоро выяснилось, что легкие броневики, несмотря на наличие двух ведущих мостов, имеют ограниченную тактическую подвижность. К концу 1941 года на Восточном фронте была потеряна 341 машина. Значительно более эффективным оказалось их применение в Северной Африке в составе разведывательного батальона 5-й легкой дивизии Африканского корпуса.
Во время войны 20 бронемашин Sd.Kfz.222 и Sd.Kfz,223 получила болгарская армия. Броневики участвовали в операциях по борьбе с югославскими партизанами на территории Македонии, оккупированной болгарскими войсками. С конца 1944 года они использовались в боевых действиях против немецких войск.
В 1938 году Германия поставила Китаю 18 Sd.Kfz.221 и 12 Sd.Kfz.222, Эти машины принимали участие в боях с японцами.

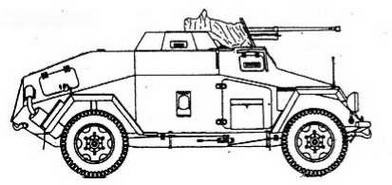

Sd. Kfz. 222

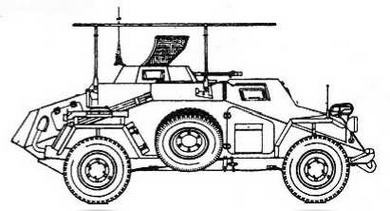

Sd. Kfz. 223
Sd. Kfz. 221
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БРОНЕАВТОМОБИЛЯ Sd.Kfz.222
БОЕВАЯ МАССА, т: 4,8.
ЭКИПАЖ, чел.: 3.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина —4800, ширина — 1950, высота — 1987, дорожный просвет — 260, колея — 1610/1646, база — 2800.
ВООРУЖЕНИЕ: 1 автоматическая пушка KwK 30 (на части машин KwK 38) калибра 20 мм и 1 пулемет MG 34 калибра 7,92 мм.
БОЕКОМПЛЕКТ: 180 выстрелов и 1050 патронов.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел TZF За.
БРОНИРОВАНИЕ, мм: лоб корпуса и башни — 14,5 (позже 30), борт и корма — 8.
ДВИГАТЕЛЬ: Horch V-8-108, 8-цилиндровый, карбюраторный, жидкостного охлаждения; мощность 75 (или 81) л.с. (55 кВт) при 3600 об/мин, рабочий объем 3517 см³.
ТРАНСМИССИЯ: однодисковое сухое сцепление, механическая планетарная коробка передач (5+1), дифференциал.
ХОДОВАЯ ЧАСТЬ: колесная формула 4x4, подвеска независимая на двух вертикальных спиральных пружинах, тормоза гидравлические, размер шин 210-18.
СКОРОСТЬ МАКС., км/ч: 80.
ЗАПАС ХОДА, км: 350.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 20, ширина рва, м — 0,25, высота стенки, м — 0,25, глубина брода, м — 0,6.
Schwerer gelandegängiger gepanzerter Personenkraftwagen
Специализированный штабной бронированный автомобиль германской армии периода второй мировой войны. В 1937 и 1941 — 1942 годах фирмой Daimler-Benz изготовлено 68 машин.
Серийные модификации:
Sd.Kfz.247 Ausf.A— шасси колесного (6x4) артиллерийского тягача Krupp L2H143. Открытый сверху броневой корпус. Боевая масса 5,2 т, двигатель Krupp М305 мощностью 57л.с., скорость 70 км/ч, запас хода 350 км. Вооружение отсутствовало. Изготовлено 10 единиц.
Sd.Kfz.247 Ausf.B — полноприводное шасси, аналогичное Sd. Kfz.221, но с передним расположением двигателя. Изготовлено 53 единиц.
Бронеавтомобили обеих модификаций использовались в качестве командирских и штабных машин в разведывательных подразделениях танковых дивизий вермахта и войск СС.

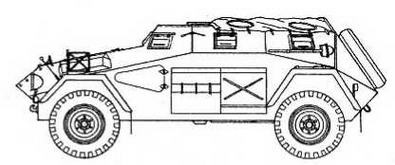

Sd.Kfz.247 Ausf.B
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БРОНЕАВТОМОБИЛЯ Sd.Kfz.247 Ausf.B
БОЕВАЯ МАССА, т: 4,46.
ЭКИПАЖ, чел.: 6.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина —5000, ширина — 2000, высота — 1800, дорожный просвет— 276.
БРОНИРОВАНИЕ, мм: лоб, борт и корма корпуса — 8, крыша — 6.
ДВИГАТЕЛЬ: Horch V-8-108, 8-цилиндровый, карбюраторный, жидкостного охлаждения; мощность 81 л.с. (59,6 кВт) при 3600 об/мин, рабочий объем 3823 см².
ТРАНСМИССИЯ: однодисковое сухое сцепление, планетарная коробка передач (5+1), дифференциал.
