БРОНИРОВАНИЕ, мм: лоб корпуса — 25, борт — 22, корма — 25, крыша — 12, башня — 25 (маска пушки — 30).
ДВИГАТЕЛЬ: «Тип 97» («Мицубиси»), 12-цилиндровый, дизельный, воздушного охлаждения; мощность 170 л.с. при 2000 об/мин.
ТРАНСМИССИЯ: редуктор, коробка передач с понижающей передачей (8 + 2), карданный вал, бортовые фрикционы, бортовые однорядные редукторы.
ХОДОВАЯ ЧАСТЬ (на один борт): шесть опорных катков и три поддерживающих ролика (все обрезинены); подвеска смешанная: четыре опорных катка — по схеме Хара, два крайних катка — с индивидуальной пружинной подвеской; гусеница мелкозвенчатая, с одним гребнем, шириной 330 мм, шаг трака 120 мм, число траков — 96.
СКОРОСТЬ МАКС., км/ч: 40.
ЗАПАС ХОДА, км: 210.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30 — 35; ширина рва, м — 2,5; глубина брода, м — 1,0.
А в 1940 году появилась модификация серийного «97» — «Шинхото Чи-ха» («Чи-ха» с «новой артиллерийской башней») с 47-мм пушкой: при длине ствола 48 калибров ее 1,4-кг снаряд имел начальную скорость 825 м/с и на расстоянии 500 м пробивал 75-мм броню. В боекомплект входили бронебойные и бронебойно-осколочные снаряды. Пулеметы размещались аналогично «Чи-ха». Башня имела купол со смотровыми щелями, на ее крыше перед люком заряжающего крепилась стойка для зенитного пулемета. Имелись лючки для стрельбы из личного оружия. В правом борту башни размещался небольшой лючок, в задней стенке справа от пулемета — широкий люк для эвакуации, загрузки боекомплекта и демонтажа орудия. Большинство «Шинхото Чи-ха» стали простой переделкой уже выпущенных «Чиха». У вновь произведенных танков была несколько изменена система вентиляции моторного отделения. Командир имел свето-звуковую связь с механиком-водителем: 12 кнопкам на пульте командира соответствовали 12 светящихся транспарантов и зуммер на панели водителя.
«Чи-ха» приняли участие в боях в Китае, в Малайе, Сингапуре, на Гуадалканале, Сайпане, Гуаме. «Шинхото Чи-ха» впервые вступили в бой на полуострове Батаан в мае 1942 года, воевали на Сайпане, Лусоне, Иводзиме и Окинаве, в Маньчжурии и на Курильских островах. Всего с 1938 по 1942 год было выпущено 1220 машин серии «Чи-ха», включая модификации. После войны 350 «Чи-ха» были переданы Народно- освободительной армии Китая.
Средние танки предназначались для самостоятельных танковых соединений, и на их базе были созданы командирские машины, оснащенные радиостанцией с кольцевой поручневой антенной вокруг башни, впоследствии замененной на штыревую. Специальная командирская модель «Чи-ха» — танк «Чи-ки» -отличалась несколько улучшенными параметрами радиостанции и приборов наблюдения, а также установкой вместо лобового пулемета 37-мм пушки. Принятые одновременно с линейными командирские танки имели увеличенную башню с новым куполом, без пушечной установки. В крыше башни позади купола находился второй люк. Позже на командирских «Чи-ки» появились башни с пушечной установкой или ее имитацией. На некоторых образцах таким же образом устанавливали второе 57-мм орудие: предполагалось, видимо, что при «линейной» тактике действий командир должен обладать не столько дополнительными средствами связи и управления, сколько дополнительной огневой мощью. На основе «Чи-ха» создали также «артиллерийский» танк с короткоствольным 120-мм орудием для поддержки морских десантных отрядов.

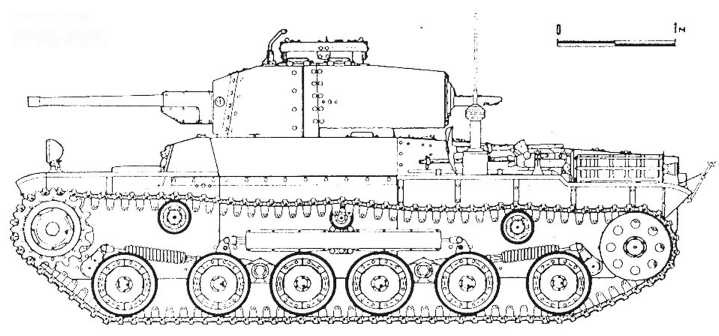

«ТИП 1» («ЧИ-ХЕ»)
«ТИП 1» («ЧИ-ХЕ»)
В 1941 году появилась новая модификация «Чи-ха» — «Тип 1» («Чихе» — «средний шестой»). Корпус его, наконец, выполнили сварным. Лобовые листы были спрямлены, исчезли выступающая рубка впереди и жалюзи в бортах. Башня больших размеров с развитой кормовой нишей и увеличенной толщиной лобовой брони имела купол, лючки в бортах и кормовой люк. Появление пято! о члена экипажа облегчило работу командира. Вес ганка возрос почти на 1.5 г. но за счет установки 240-сильного дизеля «Чи-хе» развивал чуть большую скорость. Трансмиссия и ходовая часть заметных изменений не претерпели.
«Чи-хе» вооружался 47-мм пушкой с длиной ствола 62 калибра, созданной на основе противотанкового орудия, но с перекомпонованными противооткатными устройствами, затвором и спусковым механизмом. В боекомплект входили бронебойно-осколочный (1,52 кг) и осколочно-фугасный (1,4 кг) снаряды. Бронебойноосколочный снаряд с начальной скоростью 823 м/с пробивал 70-мм броню на дистанции около 500 м и 60-мм — на 1000 м. Вертикальная наводка производилась маховиками, горизонтальное «качание» — плечевым упором. Угол возвышения пушки — 17°, склонения — 11°.
Фирма «Мицубиси» и арсенал Сагами начали выпуск «Чи-хе», не прекращая производства «Шинхото Чи-ха». Всего до 1945 года был выпущен 601 танк. На основе «Шинхото Чи-ха» и «Чи-хе» строились командирские «Ка-со»: 47-мм пушка заменялась макетом, что давало возможность дополнительно разместить радиостанцию. В Японии «Чи-ха» и «Чи-хе» оставались на вооружении до 60-х годов.
В 1942 году на основе «Чи-хе» был построен 16,7-тонный «артиллерийский» средний танк «Тип 2» («Хо-и» - «артиллерийский первый») с 75-мм короткоствольным орудием «Тип 99». Орудие устанавливалось в высокой клепано-сварной башне с толщиной брони 35 — 20 мм и большим задним люком. Начальная скорость снаряда — 445 м/с. Высота танка возросла до 2,58 м, запас хода снизился до 100 км. Танк предназначался для непосредственной артиллерийской поддержки, а его незначительный выпуск — 33 машины — был связан с появлением на вооружении САУ.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СРЕДНЕГО ТАНКА «Тип 1» («ЧИ-ХЕ»)
БОЕВАЯ МАССА, т: 17,2.
ЭКИПАЖ, чел.: 5.
ГАБАРИТНЫЕ РАЗМЕРЫ, м: длина — 5,73, ширина — 2,33, высота — 2,42, клиренс — 0,42.
ВООРУЖЕНИЕ: 1 пушка «Тип'1» калибра 47-мм, 2 пулемета «97» калибра 7,7 мм.
БОЕКОМПЛЕКТ: 120 выстрелов, 4035 патронов.
БРОНИРОВАНИЕ, мм: лоб корпуса — 50, борт — 25, корма — 20, башня —25.
ДВИГАТЕЛЬ: «Тип 100» («Мицубиси»), 12-цилиндровый, дизельный, воздушного охлаждения; мощность 240 л.с. при 2000 об/мин. ТРАНСМИССИЯ: редуктор, коробка передач с понижающей передачей (8 + 2), карданный вал, бортовые фрикционы, бортовые однорядные редукторы.
ХОДОВАЯ ЧАСТЬ (на один борт): шесть опорных катков и три поддерживающих ролика (все обрезинены); подвеска смешанная: четыре опорных катка — по схеме Хара, два крайних катка с индивидуальной пружинной подвеской; гусеница мелкозвенчатая с одним гребнем, шириной 330 мм.
СКОРОСТЬ МАКС , км/ч: 44,
ЗAПAC ХОДА, км: 210
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подьема, град 30-35 ширина рва, м 2,5; глубина брода, м 1,0
«ТИП 3» («ЧИ-НУ»)
В 1944 году на вооружение поступил следующий танк этой серии — «Тип 3» («Чи-ну» — «средний десятый»), вооруженный 75-мм пушкой «Тип 3» (на основе полевой «Тип 97» системы «Шнейдер») в увеличенной башне. Длина ствола составляла 23 калибра, вес снаряда — 6,6 кг, начальная скорость — 680 м/с, орудие снабжалось активным дульным тормозом. Снаряд пробивал 90-мм броню на расстоянии 100 м, 65-мм — на расстоянии 1000 м.
