Командир машины размещался на верхней площадке слева; справа и чуть позади него — механик-водитель. Верхняя площадка находилась на высоте 1,6 м над полом. Артиллеристы и пулемётчики размещались по периметру корпуса. Входившие в состав экипажа два механика располагались на сиденьях спереди и сзади от двигателей и должны были следить за их работой. Для посадки и высадки экипажа служили откидные двери в правом борту — впереди и в левом — сзади. Под дверью снаружи приклёпывались две узкие ступеньки. Внутри корпуса на верхнюю площадку вели две лестницы — спереди и сзади. Не сразу выбрали и вооружение танка. Рассматривался вариант укороченного корпуса с восемью амбразурами: в них, в зависимости от обстановки, можно было установить нужным образом две 20-мм пушки и два пулемёта или четыре пулемёта и два огнемёта. Танк с «полноразмерным» корпусом предполагалось вооружить 77-мм полевой пушкой модели 1896 года или штурмовой пехотной пушкой Круппа модели 1916 года, двумя 20-мм автоматическими пушками Беккера и четырьмя пулемётами на вертлюгах. 77-мм штурмовая пушка с длиной ствола 20 калибров имела начальную скорость снаряда (масса 6,85 кг) 400 м/с. Для её монтажа в танке спроектировали тумбовую установку. Однако использование 77-мм пушки вызвало ряд проблем — только длина её отката составляла 750 мм. Кроме того, заказы на пушки оказались полностью расписаны на многие месяцы вперёд и получение их также вызывало затруднение. В другом варианте предполагалось вооружить танк четырьмя 20-мм пушками и четырьмя пулемётами. В конце концов было решено ограничиться, по примеру англичан, 57-мм орудием. Для этого выбрали 57-мм капонирные пушки Максима — Норденфельдта, захваченные в октябре 1914 года в крепости Антверпен.

Пушка имела длину ствола 26 калибров, длину отката 150 мм, наибольшую дальность стрельбы 6400 м. В боекомплект, кроме 100 выстрелов с осколочно-фугасными снарядами, входили 40 бронебойных и 40 картечных. Осколочно-фугасные снаряды имели взрыватель с замедлителем и могли использоваться против полевых укреплений. Начальная скорость бронебойного снаряда составляла 487 м/с, бронепробиваемость — 20 мм на дальности 1000 м и 15 мм на 2000 м. A7V первой постройки кроме корпусов отличались и типом установки орудия. Собранные первыми танки с корпусами «Рёхлинг» в передней части имели раму (козлы), на которой крепилась поворотная артиллерийская установка системы Артиллерийской Испытательной комиссии. Широкая маска (щит) пушки качалась в вертикальной плоскости, а небольшой внутренний щиток — в горизонтальной. Установка снабжалась противовесом и двумя маховиками наведения. Танки № 540–544 с корпусами «Крупп» получили тумбовые установки, которые разрабатывались для танка A7VU, но использовались на A7V. Угол наведения орудия по горизонтали — 45° в обе стороны, по вертикали ± 20°. Наводчик располагался на сиденье, укреплённом на кронштейне тумбы и поворачивавшемся вместе с пушкой. Сиденье опиралось на ролик, катавшийся по полу корпуса. Для наводки служил телескопический прицел. Маска состояла из двух частей. Большой щит полуцилиндрической формы соединялся с тумбой и вместе с ней вращался в горизонтальной плоскости, в левой части он имел вертикальную прорезь для прицеливания. В вертикальном вырезе посредине щита имелся щиток, связанный со стволом пушки и перемещавшийся в вертикальной плоскости. Таким образом, наводчик сидел как бы внутри полубашни. Заряжающий размещался справа от него на неподвижном сиденье. Узкое поле зрения прицела и расположение пушки в передней точке приводили к тому, что наводчик легко терял цель из виду при любом движении танка. Поэтому по обеим сторонам от орудийной амбразуры сделали смотровые лючки с двустворчатыми крышками. И всё же вести более-менее прицельный огонь танк мог только с места.


Танки Кайзера

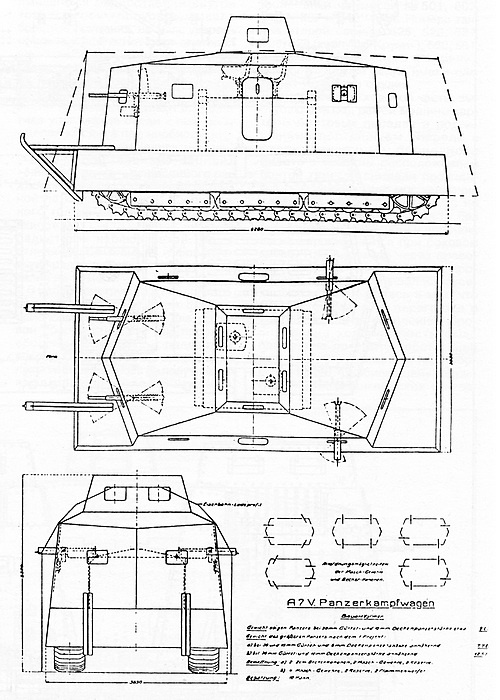

Проект танка A7V с уменьшенным корпусом, восемью амбразурам для установки вооружения, развитым «носом». Варианты установки вооружения в амбразурах. (Копия подлинного чертежа).


Танки Кайзера

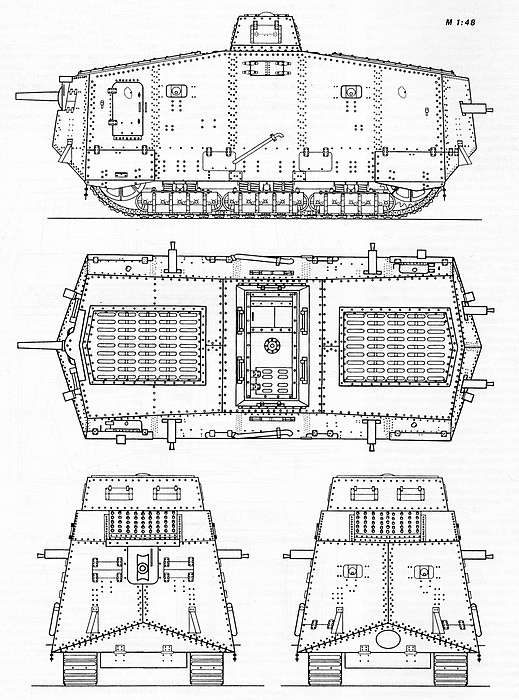

Танк A7V с корпусом «Рёхлинг».


Стандартные 7,92-мм пулемёты MG.08 (системы Максима) крепились на вертлюжных установках с полуцилиндрическими масками и винтовыми механизмами вертикального наведения. Угол горизонтального наведения пулемёта составлял ± 45°. Расчёт каждого пулемёта состоял из двух человек — ошибка, которой избежали французы при разработке лёгкого танка «Рено». Пулемётчики помещались на приклёпанных к полу сиденьях с низкой спинкой. Коробка с лентой на 250 патронов крепилась на сиденье стрелка. Танк мог возить с собой 40–60 лент, то есть 10–15 тысяч патронов. В бортах корпуса и дверях имелись лючки с бронезаслонками для стрельбы из личного оружия экипажа, которое включало ручной пулемёт, карабины, пистолеты, ручные гранаты и даже один огнемёт. Таким образом, экипаж танка вооружался подобно гарнизону форта, но на практике это не вполне соблюдалось (по крайней мере, ни один танк огнемёта не получил).

Танк № 501 оказался полностью «симметричным» — вместо артиллерийской установки в его передней части, так же как и в кормовой, располагались два пулемёта, что обеспечивало действительно круговой обстрел. Позже танк перевооружили 57-мм пушкой на тумбовой установке.

Следует отметить, что 57-мм пушки Максима — Норденфельдта на тумбовых установках пригодились не только для танков — 150 штук смонтировали на грузовиках в качестве самоходных орудий ПТО.

Спереди и сзади к раме A7V крепились буксирные крюки. В боевой обстановке вырезы корпуса для них прикрывались шарнирно укреплёнными треугольными крышками. На минимальной скорости тяговое усилие достигало 15 т. Танк нёс с собой ЗИП и шанцевый инструмент.

Для питания электрооборудования (внутреннее и внешнее освещение) устанавливался генератор. Из средств внутренней связи следует упомянуть указатель на цель. Он крепился на крыше корпуса над артиллерийской установкой и поворачивался командиром танка с помощью троса. Перед расчётом орудия над правым смотровым лючком располагалась панель с белой и красной лампочками: их сочетания означали команды «Заряжай», «Внимание» и «Огонь». Остальному экипажу, как и во всех танках того времени, командиру приходилось подавать команды криком, перекрывая шум двигателей и трансмиссии. Средств внешней связи не предусматривалось. Надёжность работы имевшихся радиостанций внутри трясущегося корпуса вызывала большие сомнения, не было уверенности и в эффективности световой сигнализации. Семафоры быстро сбивались бы пулями, осколками или взрывной волной. Был, правда, предусмотрен лючок для сигнализации флажками. Однако на практике управление свели к принципу «делай как я», а при необходимости приказы доставлялись посыльными. Существовал и вариант «связного танка», оснащённого радиостанцией с поручневой антенной на крыше корпуса, вооружённого только двумя пулемётами, с экипажем 11–13 человек, включая радистов и наблюдателей. Но, в отличие от английских и французских «радиотанков», этот проект остался на бумаге.

В целом конструкция A7V воплощала в себе идею «подвижного форта», приспособленного более для круговой обороны, нежели для прорыва обороны противника и поддержки пехоты. Увы, кругового обстрела в прямом смысле слова не получилось: из-за ограниченных углов наведения орудия два сектора в переднем направлении представляли собой мёртвое пространство.
