«Тип 3» («Чи-ну»)
В 1944 году на вооружение сухопутных войск Японии поступил следующий танк семейства «Чи-ха» серии «Тип 3» или «Чи-ну» («средний десятый»), выполненный на базе «Чи-хе» и вооруженный 75-мм пушкой «Тип 3» в увеличенной башне.
Пушка была разработана на основе полевой «Тип 90» системы «Шнейдер», выпускавшейся арсеналом в Осака. Длина ее ствола составляла 2850 мм (38 калибров), масса снаряда — 6,6 кг, начальная скорость — 680 м/с. Бронебойный снаряд пробивал 90-мм броню на расстоянии 100 м и 65-мм — на расстоянии 1000 м.
Сварная шестиугольная башня устанавливалась на шариковой опоре. Ее кормовая ниша служила для укладки выстрелов боекомплекта. Башня перекрывала крышу отделения управления, поэтому имевшийся в крыше корпуса люк пулеметчика заваривали.
Это был наиболее мощный из серийно выпускавшихся японских танков, вполне соответствовавший требованиям своего времени. Однако нехватка сырья, материалов и комплектующих узлов и агрегатов ограничила его выпуск в период с середины 1943-го по 1945 год всего 60 машинами. «Чи-ну» вместе со многими «Чи-хе» поступили в 4-ю танковую дивизию, предназначенную для обороны метрополии, и участия в боевых действиях не принимали — до боев на Японских островах дело не дошло.

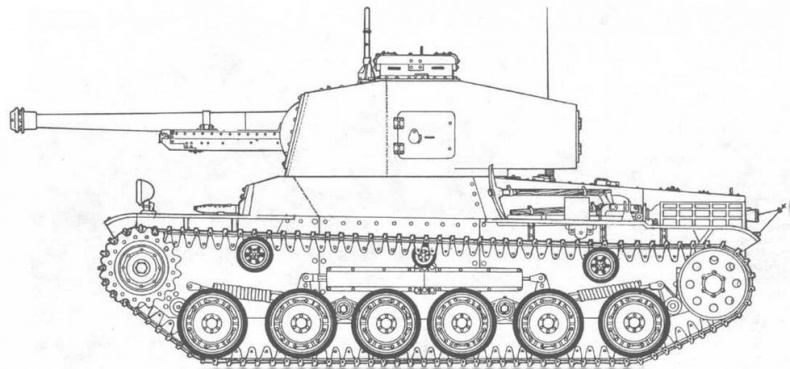

«Чи-ну».

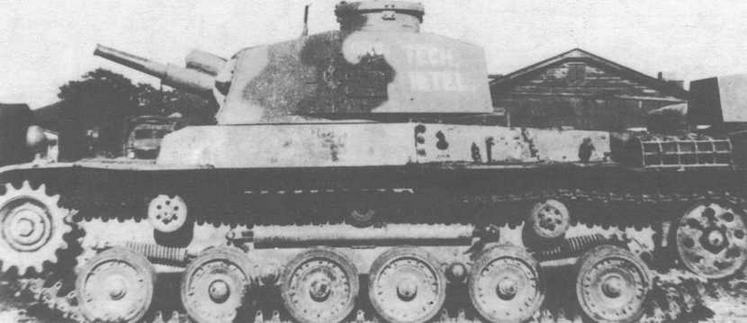

Артиллерийский средний танк «Хо-и», захваченный американцами в 1945 году.
Танки «Тип 4» и «Тип 5»
Созданный к концу войны «Тип 4» («Чи-то» — «средний седьмой») с 75- мм пушкой и 75-мм лобовой броней так и не пошел в серийное производство. Он представлял собой развитие «Чину» и в то же время попытку создания принципиально нового среднего танка, отвечающего требованиям времени. Пушка «Тип 4» была разработана на основе зенитной «Тип 88» и при длине ствола 44 калибра придавала 6,6-кг снаряду начальную скорость 720 м/с. Противооткатные устройства монтировались над стволом.
Танк имел сварные корпус и башню. Последняя была увеличенным вариантом башни «Чи-ну», но без кормового люка. В правом ее борту сзади монтировалась пулеметная установка — очевидно, из желания сохранить кормовой пулемет даже при занятой боекомплектом нише. В кормовой части корпуса устанавливался 400-сильный дизель. Ходовую часть удлинили на один опорный каток и, соответственно, изменили подвеску: четыре передних катка подвешивались по обычной «схеме Хара», три задних — по той же схеме, но с индивидуальной подвеской одного катка. Траки гусениц были уширены и в них выполнены специальные отверстия — цевки. Уширение гусениц потребовало сделать сдвоенными все поддерживающие ролики. «Чи-то» имел радиостанцию со штыревой антенной, устанавливаемой на левом борту корпуса.
Построено было только 5 опытных машин —две в 1942-м и три в 1943 году. Характерно, что одновременно с опытными танками в это время японцы создавали и САУ на их шасси.
В двух опытных экземплярах изготовили и «Тип 5» («Чи-ри» — «средний девятый») с 75-м пушкой в башне и 37- мм — в лобовом листе корпуса слева. 75-мм пушка аналогична установленной на «Чи-то», а 37-мм «Тип 1» имела длину ствола 46 калибров и придавала снаряду массой 0,7 кг начальную скорость 800 м/с.

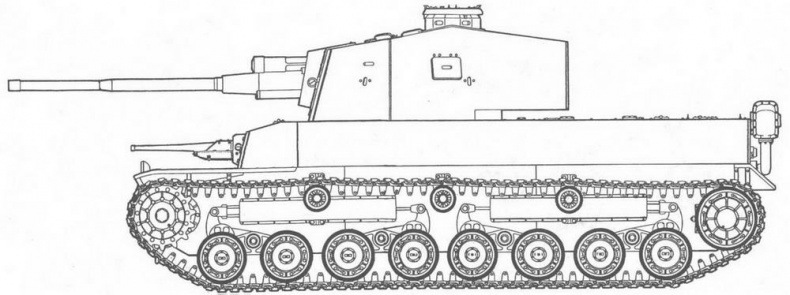

«Чи-ри».
«Чи-то».

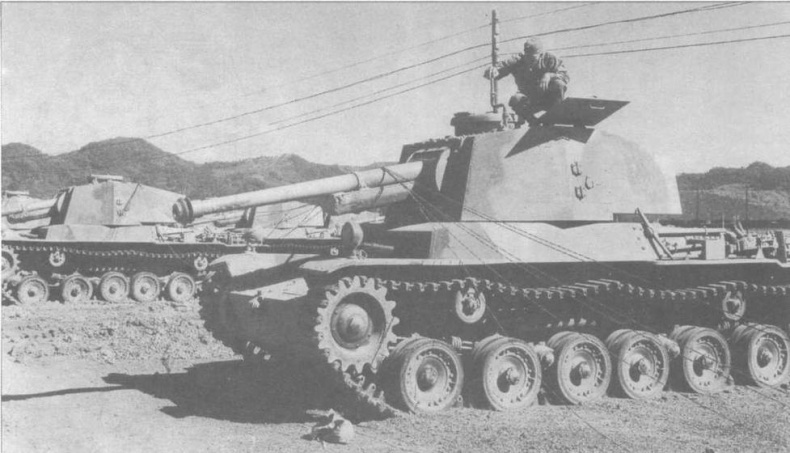

Так и не вступившие в бой «Чи-ну», предназначавшиеся для обороны Японии. 1945 год.
Тактико-технические характеристики танков семейства «Чи-ха»
| Марка танка |
«Чи-ха» |
«Шинхото Чи-ха» |
«Чи-хе» |
«Чи-ну» |
«Чи-то» |
«Чи-ри» |
| Год принятия на вооружение или постройки |
1937 |
1940 |
1941 |
1943 |
1944 |
1945 |
| Боевая масса,т |
14 |
15,8 |
17,2 |
18,8 |
30,48 |
37,6 |
| Экипаж, чел. |
4 |
4 |
5 |
5 |
5 |
5 |
| Габариты, мм: |
| длина |
5500 |
5500 |
5730 |
|
6420 |
7300 |
| ширина |
2330 |
2330 |
2330 |
2330 |
2870 |
3050 |
| высота |
2210 |
2380 |
2420 |
2610 |
2870 |
3050 |
| клиренс |
420 |
420 |
420 |
400 |
400 |
400 |
| Толщина брони, мм: |
| лоб корпуса |
25 |
25 |
50 |
50 |
75 |
75 |
| борт |
22 |
22 |
25 |
25 |
25-35 |
25-50 |
| корма |
25 |
25 |
20 |
20 |
50 |
50 |
| крыша |
12 |
12 |
|
|
|
|
| башня |
20 |
25 |
25 |
25 |
50 |
50 |
| маска пушки |
25 |
30 |
|
50 |
75 |
75 |
| Макс, скорость, км/ч |
40 |
40 |
44 |
39 |
45 |
45 |
| Запас хода, км |
210 |
210 |
210 |
210 |
250 |
200 |
| Преодолеваемые препятствия: |
| угол подъема, град. |
30-35 |
30-35 |
30-35 |
30-35 |
30-35 |
30-35 |
| ширина рва, м |
2,5 |
2,5 |
2,5 |
2,5 |
2,7 |
2,8 |
| высота стенки, м |
0,76 |
0,76 |
0,76 |
0,76 |
|
|
| глубина брода, м |
1,0 |
1,0 |
1,0 |
1,0 |
|
|
Установка в рамке допускала качание пушки в горизонтальной и вертикальной плоскостях. На втором прототипе танка вместо 37-мм пушки устанавливался 7,7-мм пулемет.
