Таким образом, уже в 1917 г. наметились различные направления развития танковых трансмиссий. Для дальнейшей доводки выбрали прототип Вильсона, давший наибольшие скорости хода при сравнительно небольших габаритах и совместивший удобство управления с надежностью работы и удобством обслуживания.
Выпуск новой модели тяжелого танка Mk V планировали начать в августе — сентябре 1917 г., но серийное производство смогли подготовить только в декабре. Выпуск начала «Метрополитен Кэрридж, Вэгон энд Файненс Компани». Первоначально планировали заказать на 1918 г. 4000 танков, но после неудачи танков под Ипром военное министерство, рассмотрев доклад министра снабжения Черчилля, 11 ноября 1917 г. сократило заказ до 1350 машин. Возражения подполковника Стэрна и его претензии на монополию в «танковом вопросе», вопреки намерениям Черчилля, вызвали перевод Стэрна еще в октябре 1917 г. на другой пост, связанный с попытками координации британской, французской и американской танковых программ. Как и Суинтон, Стэрн не мог теперь влиять на развитие британского танкостроения. Регулярные «срезания» заказов и кадровые игры многие объясняли намеренным саботажем, инициированным производителями «классических» средств — артиллерийских снарядов и легкого оружия, — к «экономии» которых могли привести танки. Но куда большую роль, нежели интриги, играла обычная бюрократическая возня и сложности постановки совершенно нового дела.

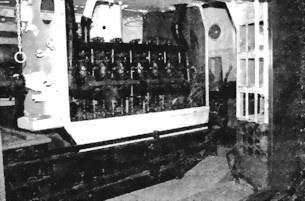

Вид на двигатель «Рикардо», установленный в танке Mk V-«самец» через проем спонсона. Видны также укладки для патронных обойм («полос») к пулемету и артиллерийских выстрелов.
Схема вооружения осталась прежней. Стандартным танковым пулеметом стал «Гочкис» Mk I* под патрон калибра 7,7 мм (.303), снабжавшийся прицелом Пальмера. Появился кормовой пулемет — его шаровую установку поместили в дверце кормового люка-лаза. Этот пулемет служил для круговой обороны на случай осады одиночного танка пехотой противника (кормовые пулеметы потом будут часто появляться в различных танках). Для тех же целей лючки для стрельбы из револьверов выполнили даже в крышке люка рубки.
На Mk V установили коробку передач Уолтера Вильсона и специальный танковый рядный двигатель известного инженера-двигателиста Гари Рикардо (Ricardo). «Рикардо» стал первым специально разработанным танковым двигателем. Опыт эксплуатации первых танков позволил выработать довольно жесткие требования к двигателю: увеличение габаритной мощности, уменьшение размеров системы охлаждения, работа в широком диапазоне нагрузок, при любых углах наклона, повышенная прочность, возможность обслуживания в полевых условиях. При том — не использовать алюминий или высоколегированные стали, необходимые для авиационных двигателей. Двигатель имел клапанное распределение. Поршень, соединенный с шатуном через трубчатый придаток, двигался внутри втулки, охлаждаемой всасываемым воздухом. Карданный вал с противовесами уравновешивал двигатель, уменьшал вибрацию. Снижен износ поршней и цилиндров, несколько повышен КПД, уменьшено образование нагара. Улучшена система смазки. Мощность «Рикардо» — 150 л.с. (112 кВт) при 1250 об/мин, при тех же габаритах, что у «Даймлер» (на испытаниях «Рикардо» развивал мощность 200 л.с. при 1600 об/мин). Разъемный картер позволял обслуживать двигатель, не снимая его с крепления. Две выхлопные трубы выводились на крышу в глушитель. Радиатор — трубчатый. Решетки системы охлаждения на Mk V разместили в бортах. Вентилятор перегонял воздух от левого борта через радиатор к правому. Вскоре решетки стали прикрывать броневыми жалюзями или уголками-крышами. Установленный в корме бензобак разделен на три отсека — в случае пробоины в одном горючее в других сохранялось, снижалась и пожароопасность. Общий запас горючего — 422 л. Повышались скорость и запас хода. Система выхлопа оставалась негерметичной, и, хотя вентиляцию несколько улучшили, внутренний объем танка по-прежнему заполнялся отработанными газами.

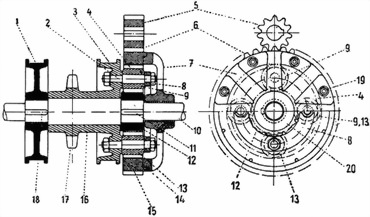

Планетарный механизм поворота Вильсона:
1, 18 — тормозной барабан, 2 — пальцы, 3, 16 — водило, 4, 6 — зубцы, 5 — ведущая шестерня (на поперечном валу), 7, 14, 15 — планетарная шестерня (венец), 9, 13 — сателлиты, 10 — ось, 11 — паз, 12, 20 — солнечная шестерня, 17 — приводная шестерня (вращает цепь Галля).
Вращение от двигателя передавалось карданным валом через дисковое сцепление на 4-скоростную планетарную коробку передач, а от нее через пары конических шестерен — поперечным валам. Шестерня на конце поперечного вала сцеплялась с венцом (планетарной шестерней) одноступенчатого планетарного механизма поворота (ПМП) с внутренним зацеплением или «эпицикла». Водило ПМП соединялось с зубчаткой, приводящей через цепь Галля вал бортовой передачи. Сателлиты и солнечная шестерня ПМП жестко соединялись с тормозными барабанами — при переключении передач ленточным тормозом тормозилась солнечная шестерня, на стоянке — водило с сателлитами. Изменилась и бортовая передача. Трансмиссия обеспечивала скорости: I — 1,37, II — 2,28, III — 3,96, IV — 7,0 км/ч, задним ходом — 1,37 км/ч. Поворот танка теперь производился двумя рычагами по бокам от сиденья водителя. Органы управления включали также педали тормоза и сцепления, рычаг коробки передач, муфту реверса. Разработка планетарной коробки передач стала большим достижением Вильсона, который с самого появления Mk I не терял надежды улучшить трансмиссию танка и управление им. Управление силами одного человека намного повышало эффективность действия танков и их среднюю скорость, маневренность на поле боя, позволяла уменьшить дистанцию между машинами в колонне на марше, уменьшило утомляемость экипажей. По мнению экипажей, управление Mk V было «детской игрой» по сравнению с предшественниками. Командир освобождался от помощи водителю, т. е. улучшилась «командная управляемость» танка. Новая трансмиссия понравилась настолько, что специалисты 20-й эскадрильи RNAS сами установили на Mk II эпициклическую коробку передач Ланчестера.

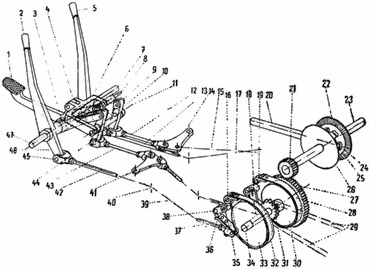

Органы управления танка Mk V:
1 — педаль, 2, 5 — рулевые рычаги, 3 — втулки, 4 — короткое плечо педали, 5, 46 — рычаги поворота, 6 — валка, 7 — поводок 8, 11, 18, 38 — ось, 9 — планка, 10 — рычаг, 12, 13, 15, 17, 34, 37, 39, 40, 42, 43 — тяга, 14, 41 — коленчатые рычаги, 16, 19 — втулки тормозной ленты, 20 — приводной вал, 21 — ведущая шестерня, 22, 26 — конические шестерни, 27 — планетарная шестерня (венец), 28, 32 — тормозные ленты, 29 — цепь Галля, 30, 33 — тормозные барабаны, 31 — приводная шестерня, 35, 44 — поводок, 36 — крепление тормозной ленты, 45 — шарнир, 47 — ось рычага.
На первые 200 танков ставили уширенные гусеницы. При длине опорной поверхности около 1,4 м ее площадь составляла 9380 см²×2. Уширили и грязеочистители. Потом пришлось использовать запасы старых «узких» траков. Намного повысить ресурс ходовой части не удавалось — гусеницы выходили из строя после 80 км пробега.
