Mk IX продолжал линию «ромбовидных» танков. В нем использовали агрегаты танка Mk V. Толщину брони ограничили 12–10 мм. Двигатель с радиатором сместили вперед, десантное отделение располагалось между двигателем и коробкой передач. В удлиненной ходовой части разнесли крайние опорные катки и добавили один поддерживающий ролик в корме. Длина опорной поверхности составила 1,83 м, а площадь — 9516 см² на каждую гусеницу. Тем не менее значительно возросшая масса обусловила большое удельное давление на грунт, достигавшее при полной загрузке почти 2 кг/см², что значительно ухудшало проходимость. Скорость хода «десантного» танка составляла от 1,3 до 6,5 км/ч, запас топлива — 454 л.

Экипаж состоял из 4 человек — командира, водителя, механика и пулеметчика, размещавшегося у кормового пулемета. Интересно, что водителя в рубке управления здесь разместили слева, а командира — справа — в 1918 г. британцы решили учесть правила дорожного движения в континентальной Европе (по правой стороне дороги); все же действовать им приходилось во Франции. На крыше рубки установили наблюдательную башенку. В бортах выполнили четыре большие овальные двери, а также лючки для стрельбы из карабинов десанта, хотя пользование ими было очень неудобно, особенно в движении. Рычаги коробки передач и заднего хода и их тяги перенесли под крышу. Mk IX мог перевозить десант до 30 человек (размещались в танке стоя) или 10 т груза, для этого пришлось усилить пол корпуса поперечными балками. Грузы танк мог перевозить также на крыше и на санях-волокушах. Дабы сделать условия нахождения в танке более сносными, в корпусе разместили бак с питьевой водой для экипажа и десанта, увеличили глушители (смонтированы на крыше) и установили вентилятор. Хотя двигатель по-прежнему располагался в обитаемом отделении.

Тракторостроительный завод «Маршалл, Сонз энд Компани» в Гейнсборо (Линкольншир) получил заказ на постройку 200 танков Mk IX. Однако, начав сборку машин в июне 1918 г., завод к моменту перемирия полностью изготовил только 3 машины, а всего собрал, по одним данным, 34, по другим — 36 машин. Они так и не успели показать себя в деле — «танк-транспортер» появился слишком поздно. Один из двух собранных до перемирия Mk IX использовался во Франции в качестве санитарного транспортера. Танки, получившие прозвище «Пиг» («свинья»), некоторое время использовались в войсках после войны.

Уже в 1918 г. на основе Mk IX со старой, «узкой» гусеницей удалось создать танк Mk X — машину снабжения для боевых танков и транспортер для пехоты (идея Кромптона все же нашла свое воплощение).

Тактико-технические характеристики танка-транспортера Mk IX

Боевая масса, т	27-37
Экипаж, человек	4 (50)
Высота, м	2,64
Длина, м	9,78
Ширина, м	2,46
Клиренс, м	0,55
Толщина брони, мм:
лоб и борт	10-12
крыша и днище	6
Вооружение:
пулеметы	2×7,7-мм
Боекомплект:
патронов	1800
Двигатель:
марка	«Рикардо»
тип	карбюраторный
число цилиндров	6
охлаждение	жидкостное
мощность, л.с.	150 (при 1250 об/мин)
Трансмиссия	механическая
Коробка передач	планетарная 4-скоростная
Бортовой редуктор	цепная передача — однорядный редуктор
Механизм поворота	планетарный
Ходовая часть (на один борт)	24 опорных катка, заднее расположение ведущего колеса
Подвеска	жесткая
Тип гусеницы	металлическая, крупнозвенчатая
Тип зацепления	зубовое
Ширина трака, мм	521
Шаг трака, мм	197
Максимальная скорость, км/ч	5,64
Запас хода, км	68
Удельное давление, кг/см²	1,4–1,95
Ширина преодолеваемого рва, м	3,8

Проект сверхтяжелого танка «Летающий слон»

Еще до первого боевого опыта британских танков, когда ситуация с дальнейшими заказами на танки еще не определилась, инженер У. Триттон занялся проектом танка, защита которого могла бы противостоять огню германских легких полевых пушек. Опыты по обстрелу бронелистов производства «У. Бирдмор энд Компани» из трофейных орудий, ставившиеся в это время в Шоубуринессе лейтенантом Саймсом, показали, что достаточна будет броня толщиной 51 мм (2 дюйма). 19 июня 1916 г. Комитет снабжения танками одобрил постройку прототипа машины, хотя проект был закончен только к концу августа.

Триттон попытался отказаться от «ромбовидной» схемы, вновь расположив корпус машины выше гусениц. Два двигателя «Даймлер» и трансмиссия располагались в средней части корпуса. Каждый двигатель имел свою коробку передач, от которой вращение передавалось на общий дифференциал. На приводных осях последнего ставились бортовые коробки передач. Идея увеличения опорной поверхности при погружении ходовой части в слабый грунт здесь также присутствовала, но в ином исполнении. Вагонообразный корпус опирался на широкие (610 мм) гусеницы, а под днищем подвешивались слегка приподнятые дополнительные гусеницы. Это к тому же могло облегчить преодоление препятствий и предотвратить «вывешивание» танка на препятствии. В носовой части корпуса устанавливалась, по одним данным, 57-мм (6-фнт), по другим — 75-мм (13-фнт) пушка, в бортах и корме предусматривалось по две установки для пулеметов. Толщина брони составляла 76 мм в лобовой части (плюс изогнутая форма бронирования) и 50–51 мм по бортам. Размеры машины — длина 8,36 м, высота и ширина по 3 м — были сопоставимы с Mk I, но уже ее расчетный вес достигал 100 тонн.

Эскиз сверхтяжелого танка «Летающий слон». Можно увидеть расположение силовой установки, вооружения, вспомогательного гусеничного движителя.

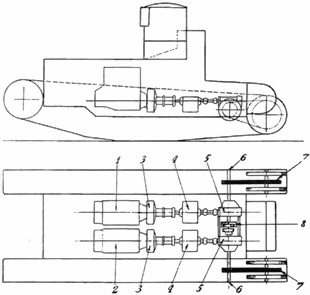

Схема устройства «танка преследования Триттона» (он же «Чэйзер» или «легкая машина Триттона № 2»), представленного на испытания 3 марта 1917 г. в Олдбери:

1 — двигатель правого борта, 2 — двигатель левого борта, 3 — сцепления, 4 — коробки передач, 5 — червячные пары передачи вращения на поперечные валы, 6 — поперечные ведущие валы, 7 — цепи Галля, 8 — кулачковое сцепление со сдающим механизмом.
